Projekt, Hermes mit LD Mos PA 750W+ Predistortion von Daniel DL7GT




Projekt 2015    Hermes mit LD Mos PA 750W+ Predistortion

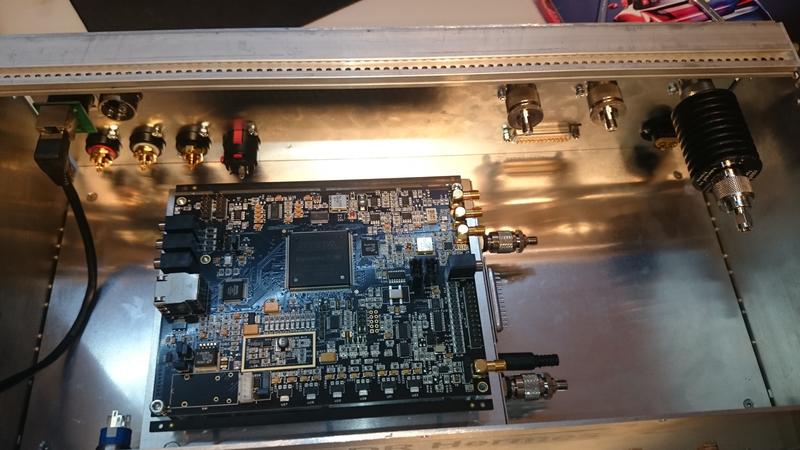

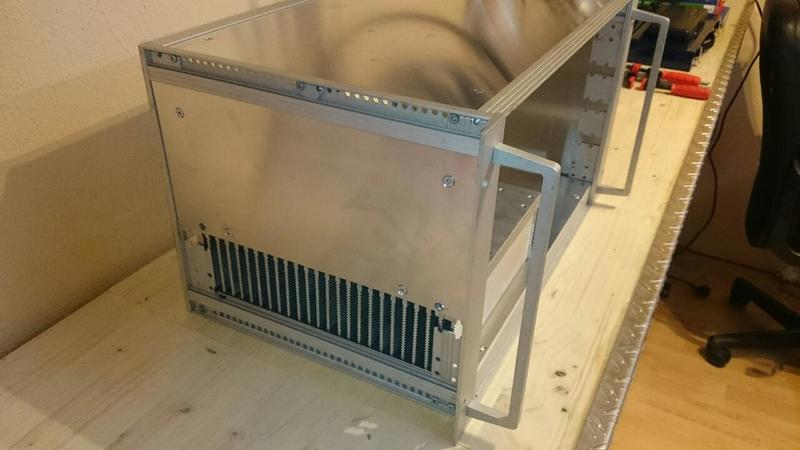

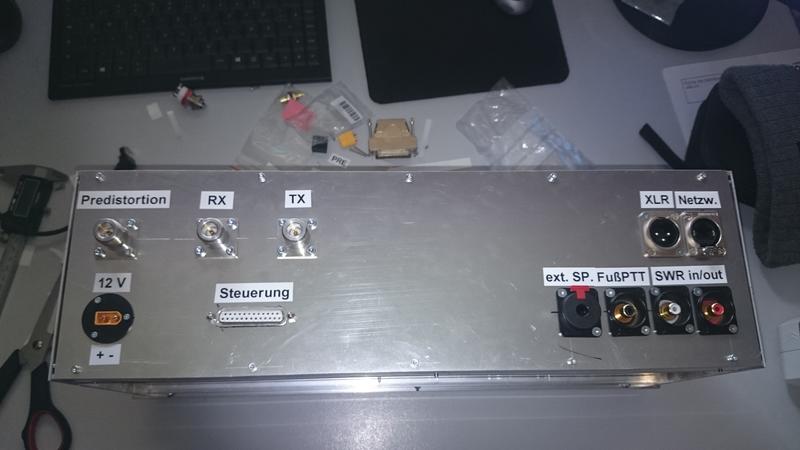

  • -HP SDR Hermes mit 500mW im 19″ Einschub

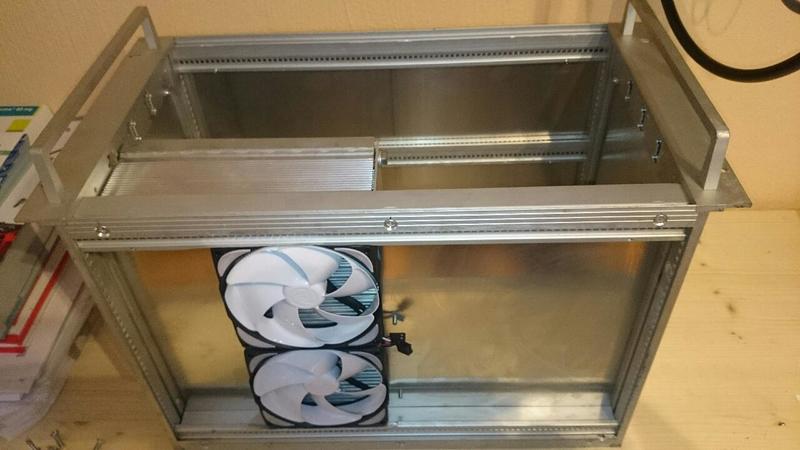

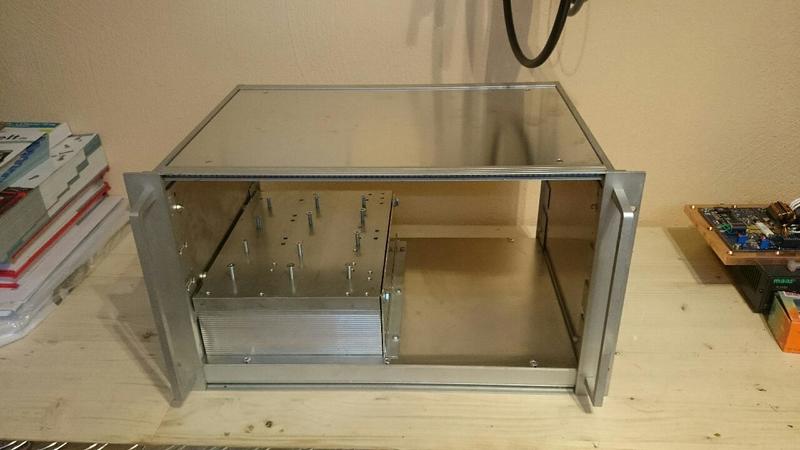

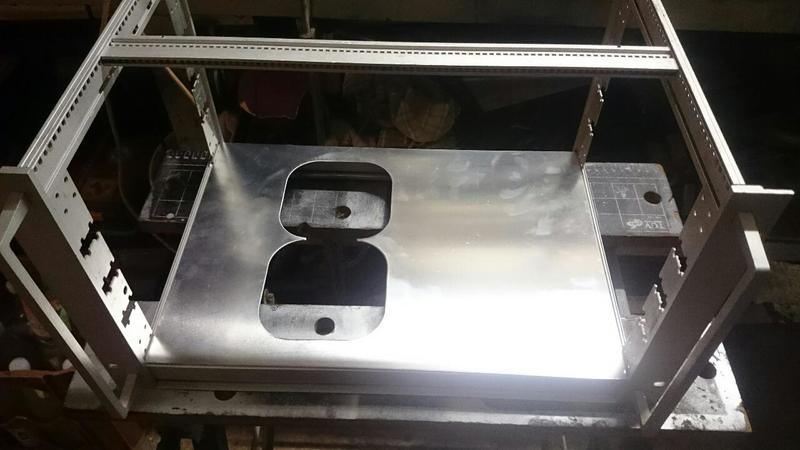

  • -PA mit LD Mos BLF188XR  1,2KW im 19″ Einschub

  • -Power Supply mit 53V / 26V / 13,8V im 19″ Einschub

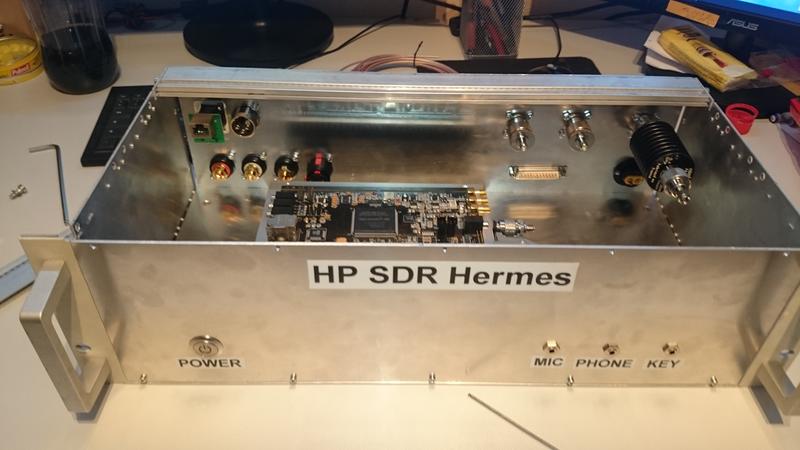

HP SDR – Hermes SDR Projekt

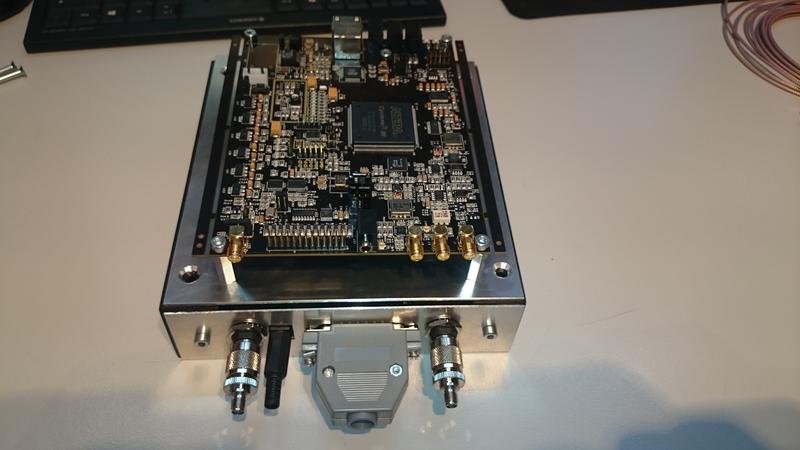

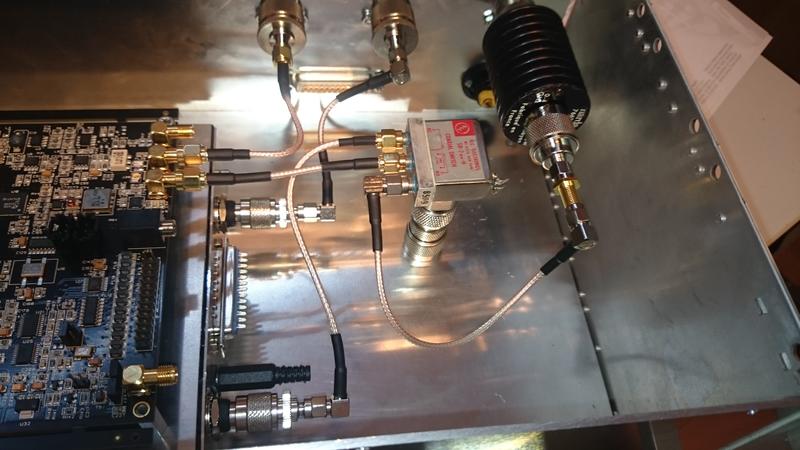

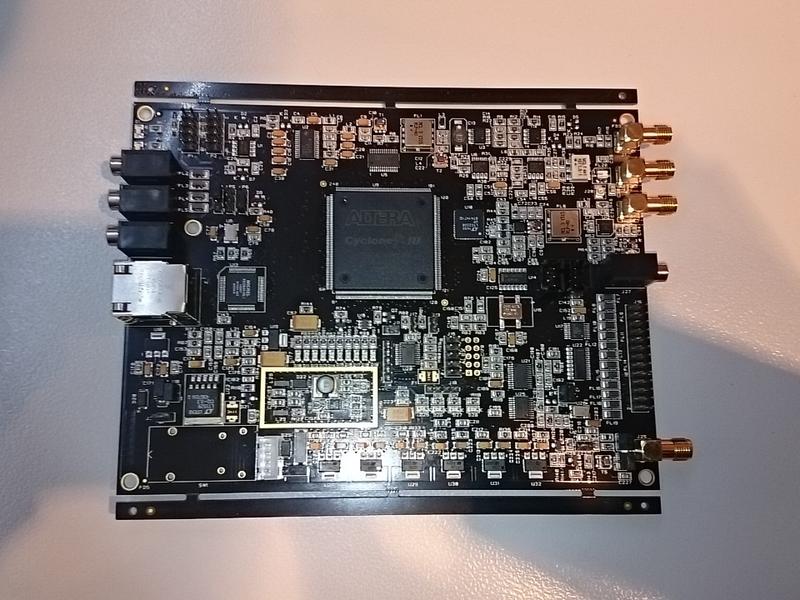

Hermes SDR mit 500mW

https://apache-labs.com/al-products/1022/OpenHPSDR-Hermes-Transceiver-Card-Assembled–Tested.html

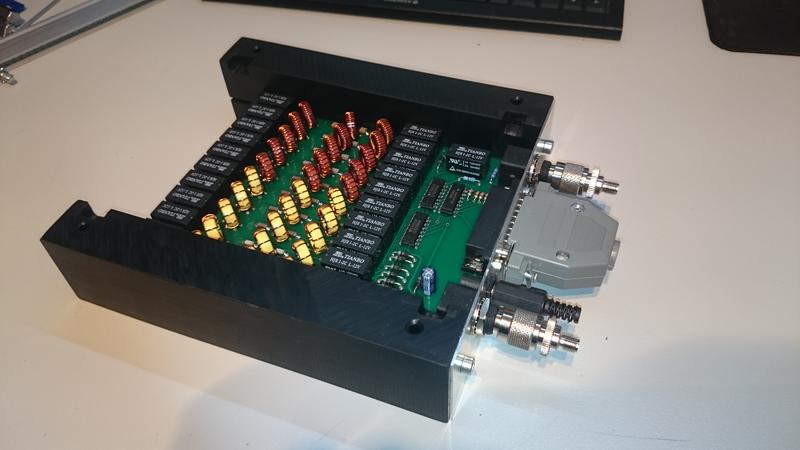

RX Preselektor BPF für den Hermes

http://eb104.ru/internet-magazin/sdr/bpf-dlya-sdr-hermes-anan#/gallery/ZWIxMDQucnU=!BPF.jpg











Tabelle zur Leistungsmessung von DL5AI Arno

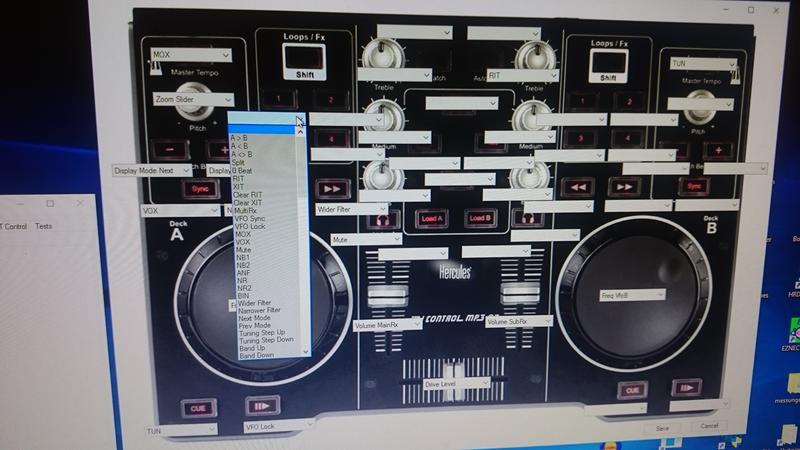

Hercules DJ Control MP3 E2 steuert Power SDR

Das ist nichts was man zwingend braucht aber eine schöne Spielerei

Und interessant für die OM´s die sagen “ich brauch Knöpfe “

Infos :http://www.dh1tw.de/how-powersdr-ui-users-set-up-their-dj-consoles

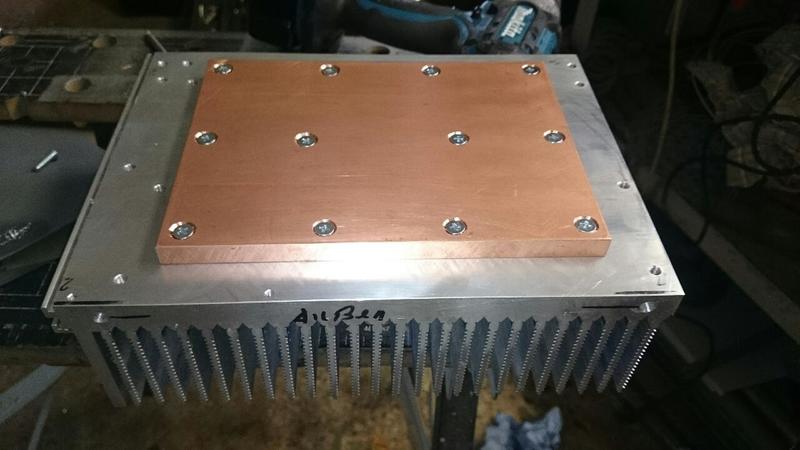

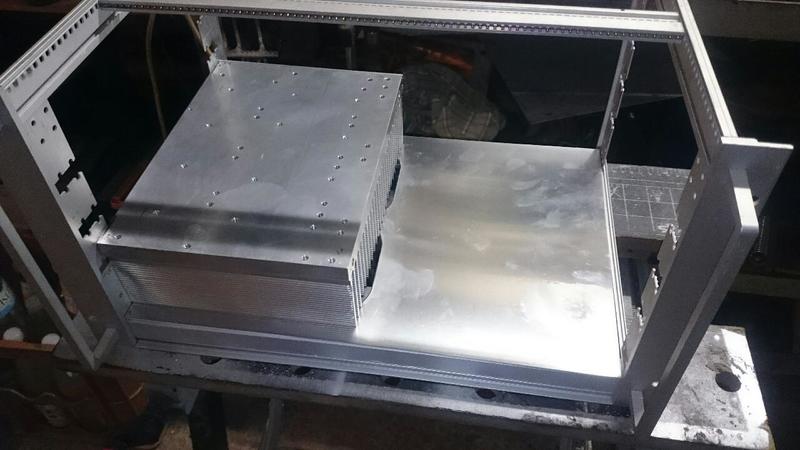

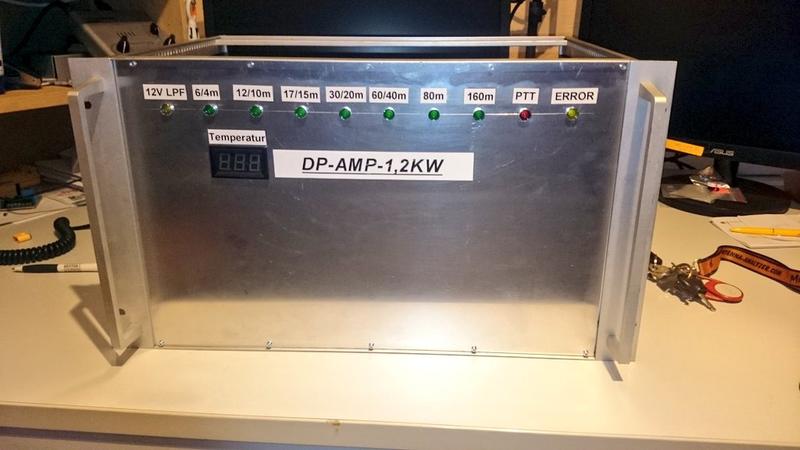

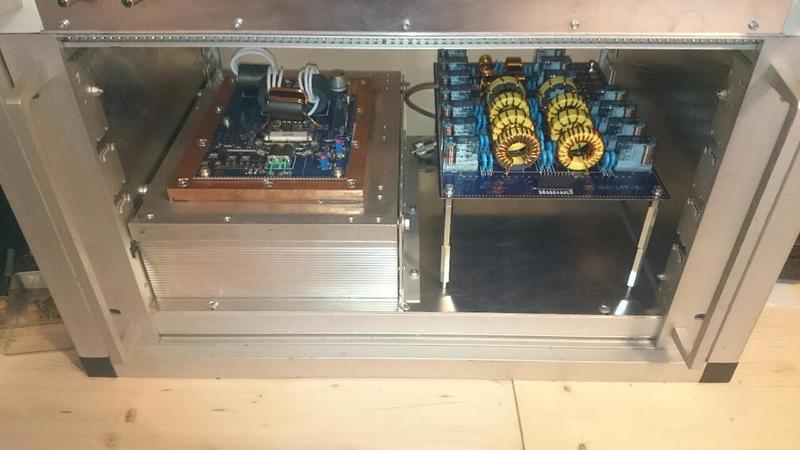

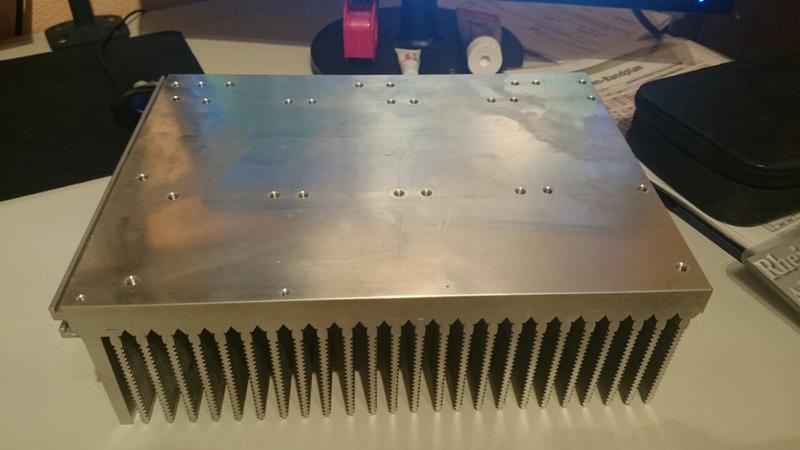

PA-Projekt mit LD Mos BLF188XR

Die PA wird  mit den 500mW des Hermes SDR  direkt angesteuert .

Auf den Low Bands kommen bei 500mW Input problemlos 1000W Output, auf 10m kommen bei 500mW Input noch 450W Output .

SWR Schutzschaltung realisiere ich über den Power Master PEP Meter extern hinter der PA, dort wird bei eingestellten SWR von 2.5  dann  PTT  zur PA  bei Alarm unterbrochen und . Auto Alarm Reset nach 5 Sekunden.

Zusätzlich ist  in der PA eine SWR Schutzschaltung verbaut zwischen dem PA Modul und dem LPF .

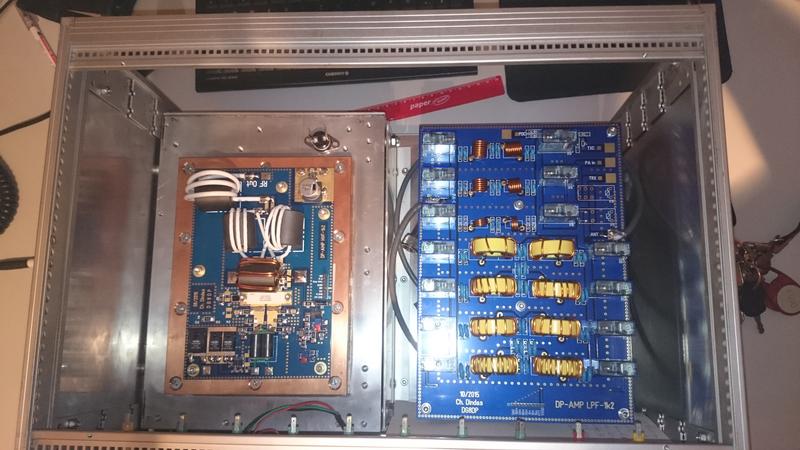

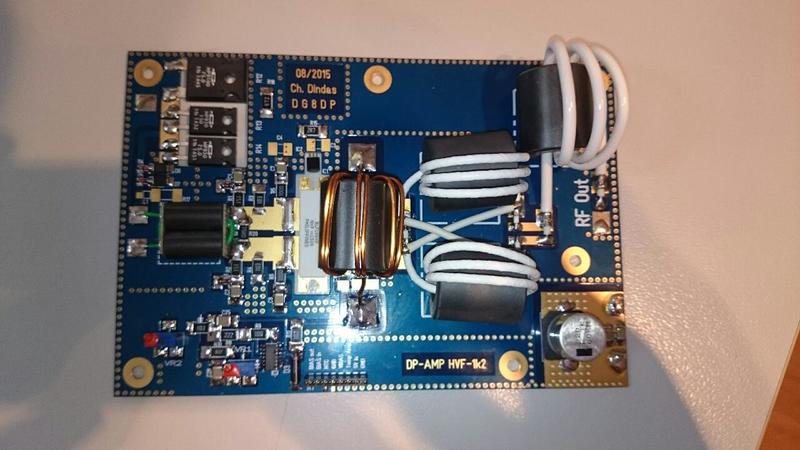

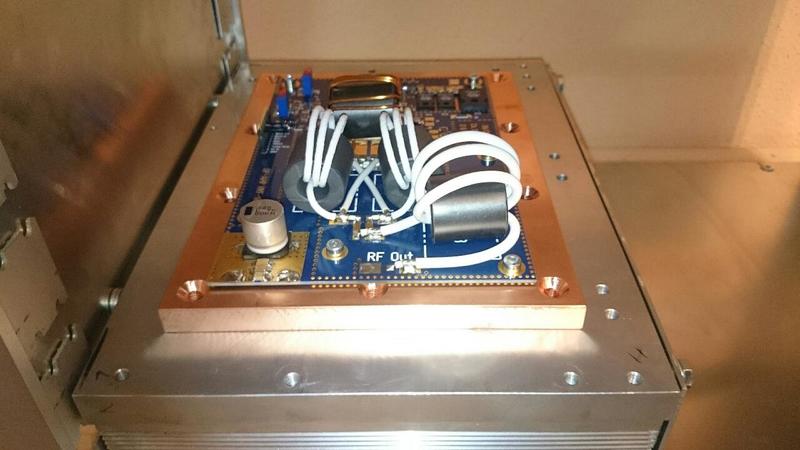

DP-AMP-HVF-1k2 PA Modul von DG8DP Chris

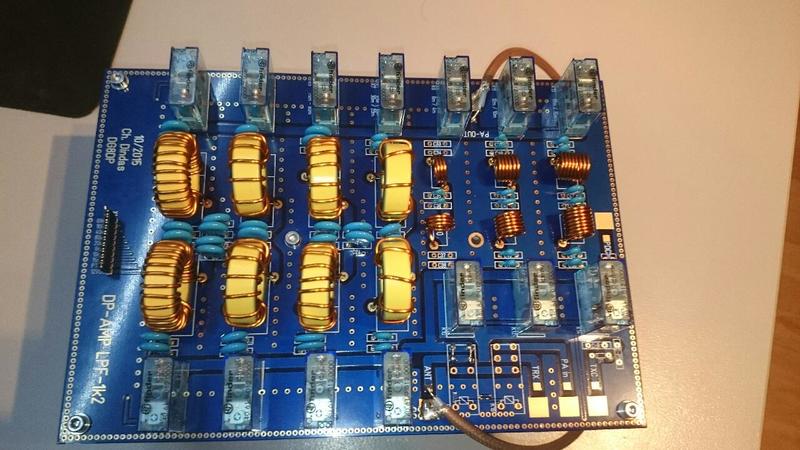

DP-AMP-LPF-1k2  Lowpassfilter als Bausatz von DG8DP Chris

Info:http://www.dg8dp.de/

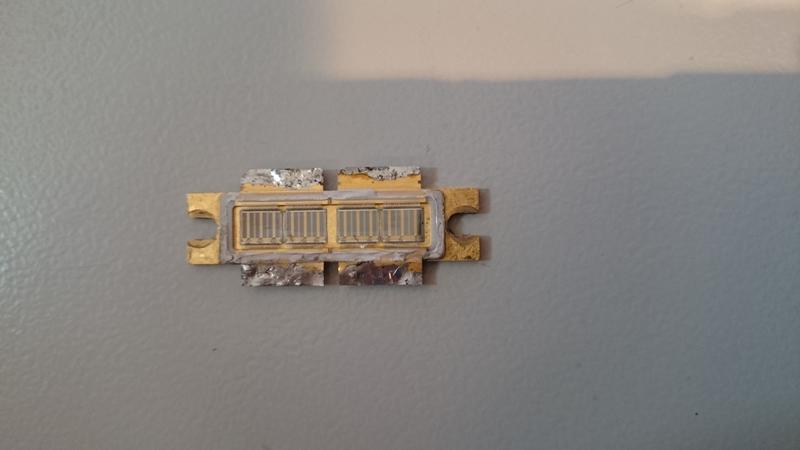

BLF188XR ohne Keramik

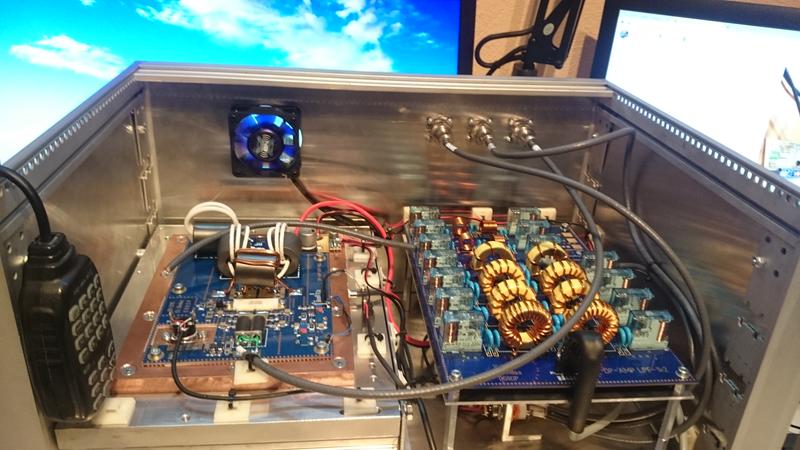

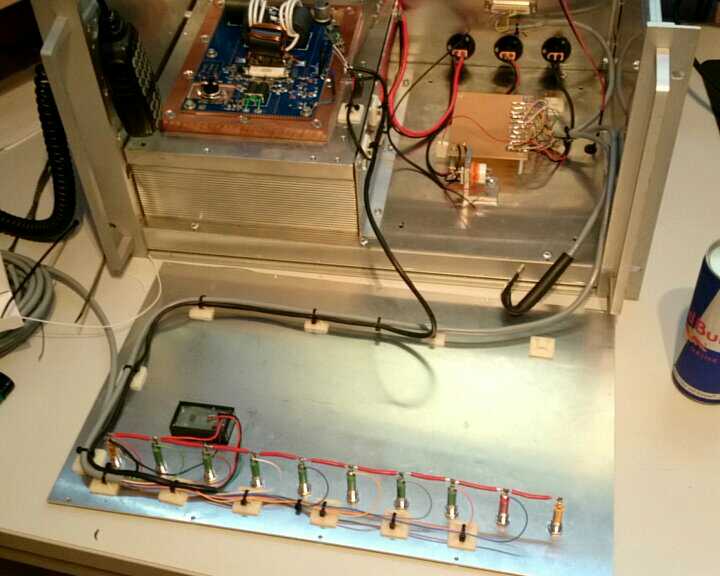

Mitten im Chaos der Verdrahtung

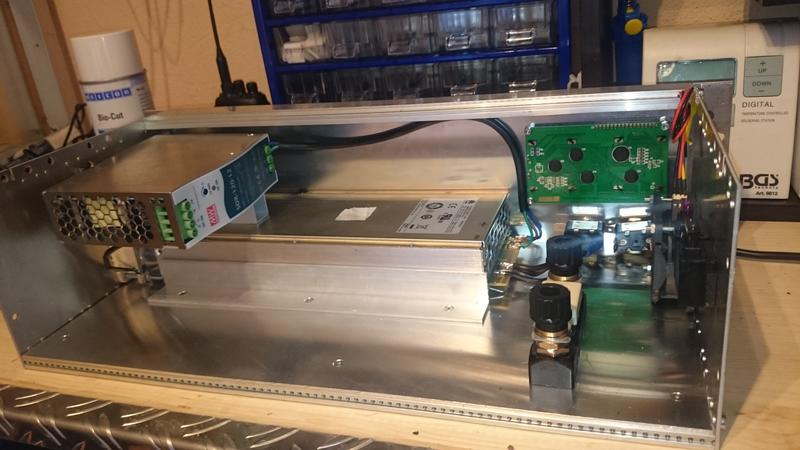

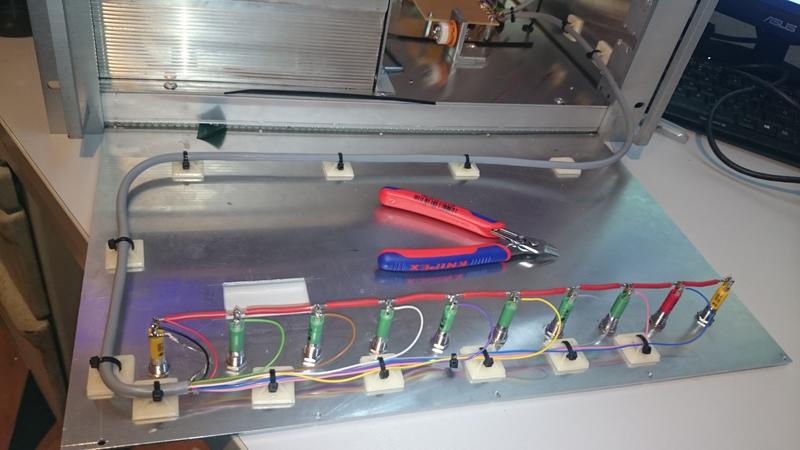

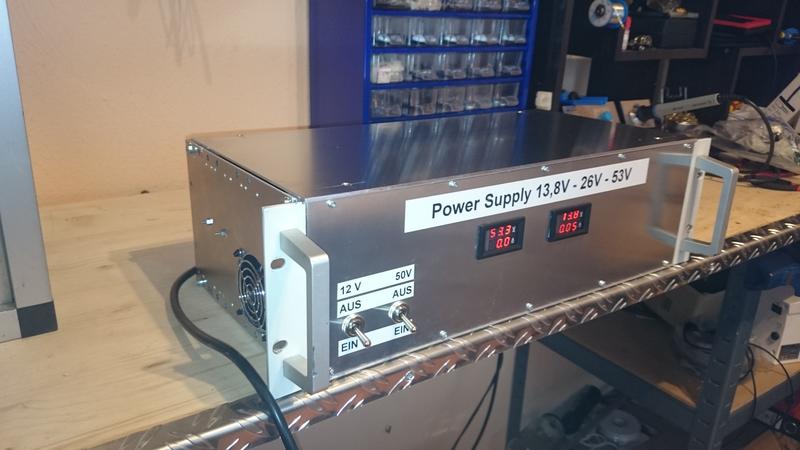

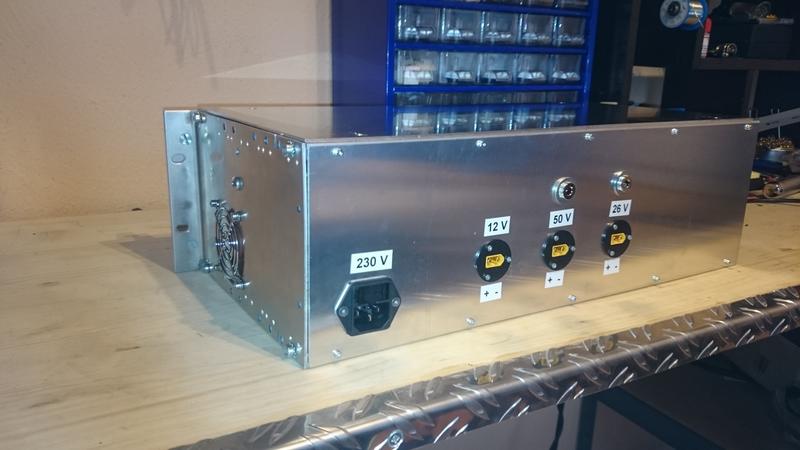

Power Supply im 19″ Einschub mit 13,8V / 26 V / 53V

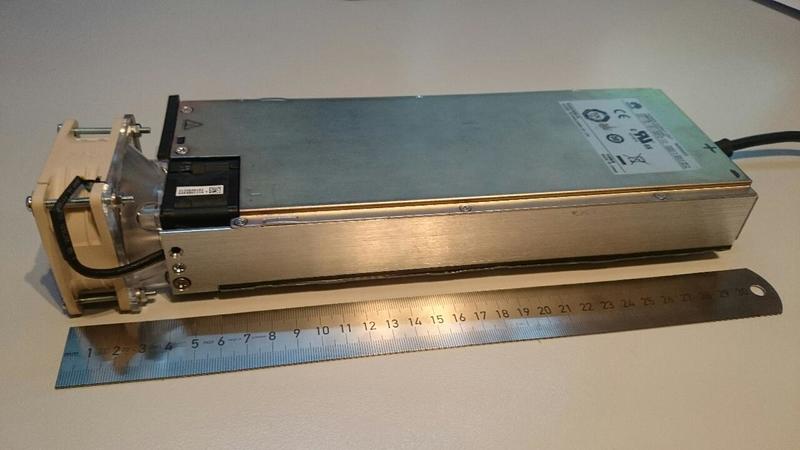

53V 57A Server Power Supply / Huawei R4850G mit Umbau auf leisen Lüfter

12V 10A Schaltnetzteil für Hermes,LPF …

http://www.reichelt.de/SNT-MW-SDR120-12/3/index.html?&ACTION=3&LA=446&ARTICLE=100637&artnr=SNT+MW-SDR120-12&SEARCH=sdr+120





PowerMaster VSWR and RF Power Meter mit 3KW Koppler

Dummyload 1,6KW 50 Ohm

Auf diese Quelle bin ich durch Zufall gestoßen 🙂

Allerdings sind die origninal nur mit 1x800W 50 Ohm ausgestattet und einer Buchse der HN-Norm ( Pulsleistung ) diese ich ebenfalls umgebaut habe .

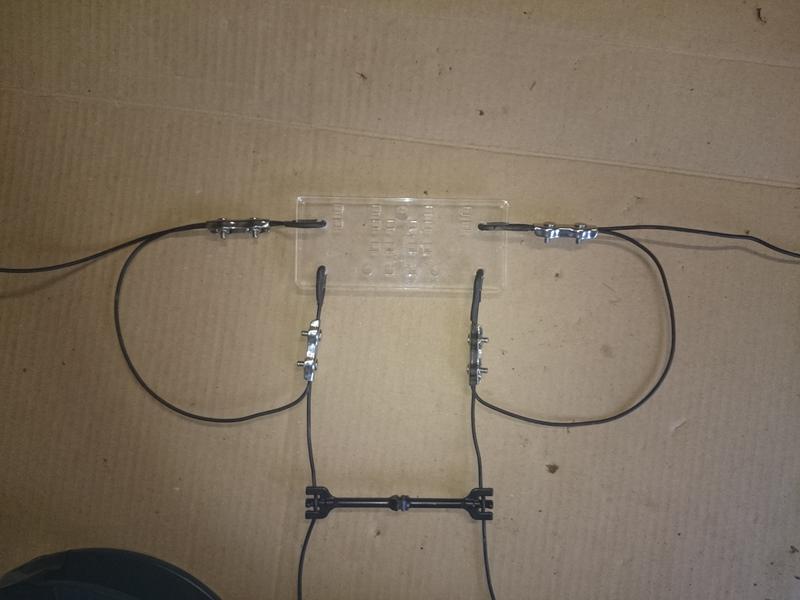

Doppelzepp Antenne 2x30m 160-10m

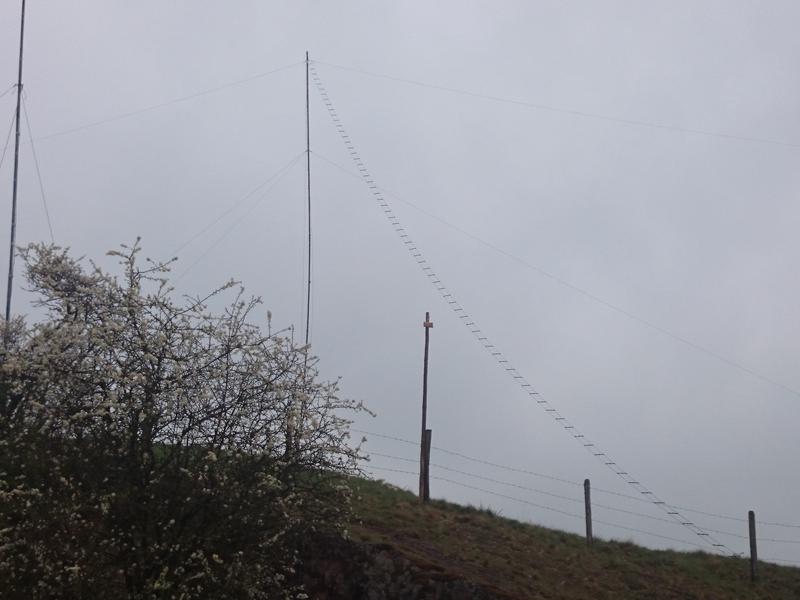

Doppelzepp 2x30m

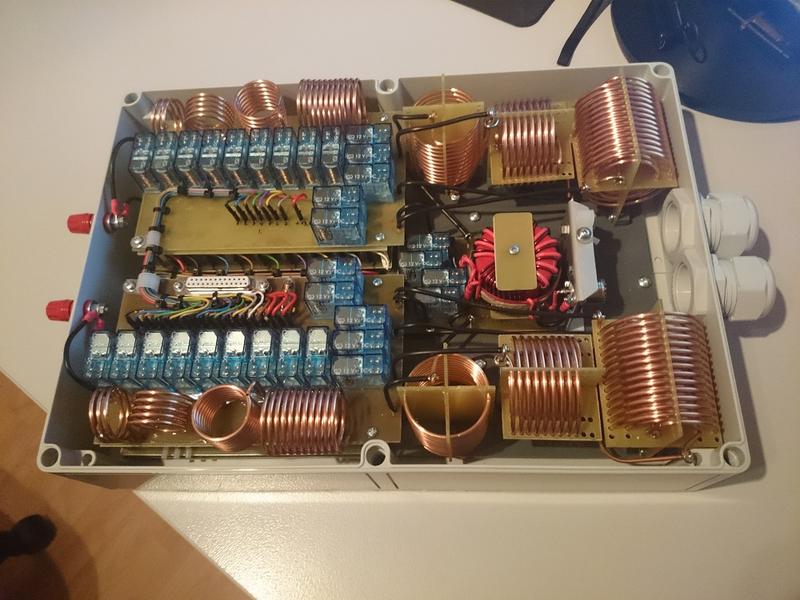

Symetrischer fernabstimmbarer Christian Koppler von DL3LAC

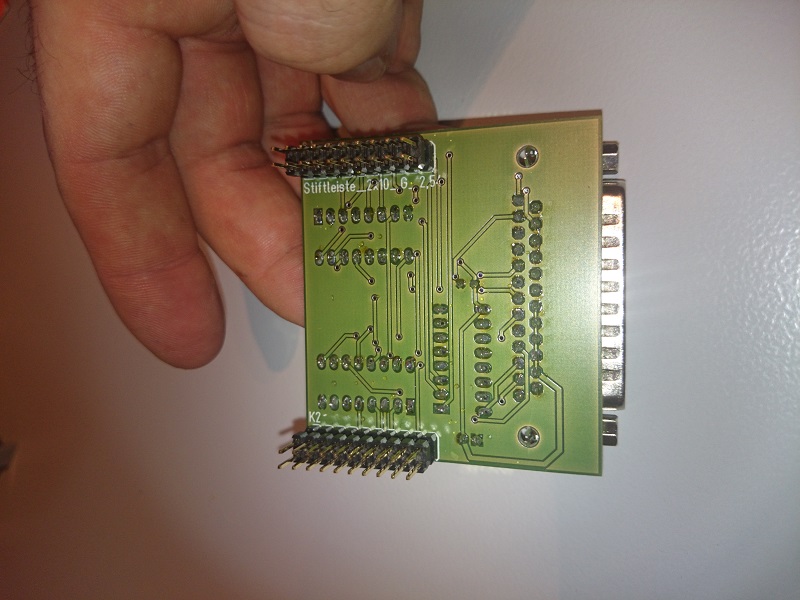

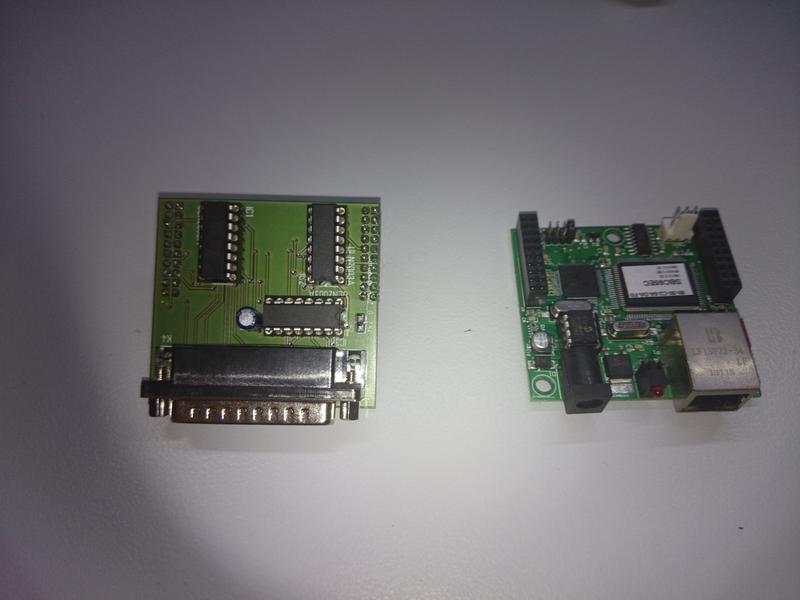

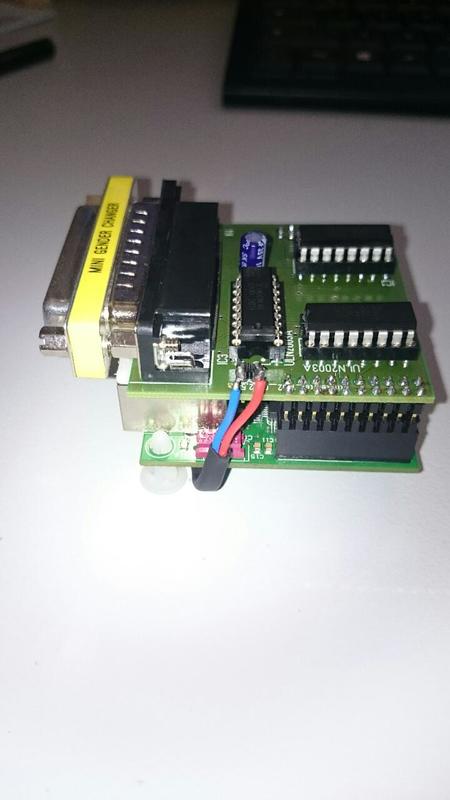

Netzwerksteuerung für symetrischen Christian Koppler

http://www.r25.de/index.php/hardware-entwicklung/christian-koppler-steuergeraet/bilder-und-schaltbilder

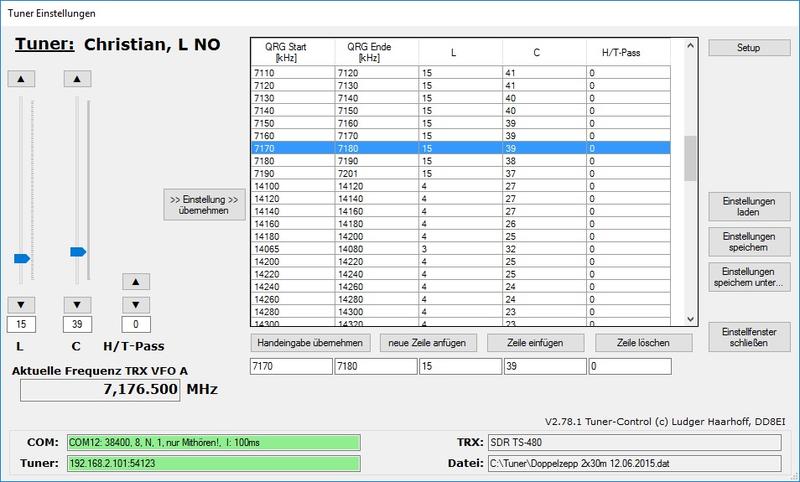

Tuner Software

http://r25.de/index.php/hardware-entwicklung/christian-koppler-steuergeraet/tuner-software-installation-und-bedienung

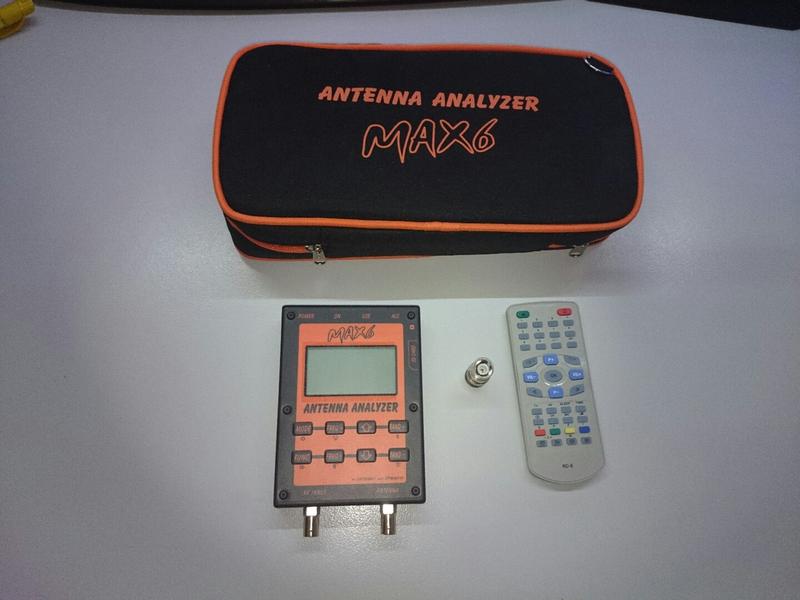

Antennen Analyser MAX6  1-180Mhz mit Bluetooth

www.antenna-analyzer.com/

Mein Zuhause

73 de DL7GT Daniel
