Symmetrischer Christian Koppler automatisiert

Hier ist die neue Version des symmetrischen Christian Kopplers von DL3LAC zu sehen mit dem originalen  Steuergerät, dieser über eine 25-adrige Steuerleitung geschaltet wird .

Dieser symmetrische Koppler und auch der Langdraht Koppler können nach wie vor bei DL3LAC bezogen werden. Infos diesbezüglich bei mir DL7GT Daniel .

2.2.02.1Symm. Koppler, neue Version

2.3.01 Neues St.Ger. Frontansicht

Der OV R25 hat für den Christian Koppler eine automatisierte PC Steuerung entworfen, hierzu gab es einen Bericht in der CQDL Heft 12/2013 ,  http://r25.de/index.php/hardware-entwicklung/christian-koppler-steuergeraet/allgemeines

Hierzu hat DL2GRF eine Printplatine entworfen zur Steuerung der einzelnen Relais im Koppler, diese Platine wird in Verbindung mit einem Web Interface betrieben, somit befindet sich der Koppler im Netzwerk und hat eine zugewiesene IP-Adresse. Im Bild zu sehen ist links die Printplatine und rechts das Web-Interface auf das später die Printplatine aufgesteckt wird.

DSC_0501

DSC_0884

Hier entfällt dann das manuelle Steuergerät, diese Steuerung wird im Netzwerk angeschlossen, mit dem Koppler über Sub-D25 verbunden und mit 13,8V Spannung versorgt.

Infos zum Bezug der Steuerung unter  http://r25.de/index.php/hardware-entwicklung/christian-koppler-steuergeraet/bilder-und-schaltbilder

Diese Steuerung kann mit oder ohne  dem unten abgebildeten Gehäuse erworben werden, alternativ gibt es auch die Möglichkeit sich nur die unbestückte Printplatine zu beziehen  und sich diese Steuerung selbst zusammen zu stellen.

Nun zur Software , die DD8EI Ludger von R25 entworfen hat. http://r25.de/index.php/hardware-entwicklung/christian-koppler-steuergeraet/tuner-software-installation-und-bedienung

tuner Software

Erforderlich ist eine Verbindung vom Transceiver zum PC über CAT-Schnittstelle, wodurch die Software dann immer die aktuelle Frequenz des Transceivers erfasst.

Am Anfang muss  in der Software eine Tabelle angelegt werden mit Einträgen der Frequenz und dazu gehörigen L und C und Hoch oder Tiefpass der Antenne auf den Frequenzen wo man gerne arbeiten möchte. Wie im Bild zu sehen ist momentan der Eintrag 7.170-7.180Mhz ausgewählt, wenn man nun diesen Frequenzbereich verlässt, nimmt die Software automatisch den richtigen Eintrag aus der Tabelle und stimmt den Koppler ab, somit ist später ein lästiges abstimmen nicht mehr notwendig,  bei Frequenzwechsel und auch bei Bandwechsel .

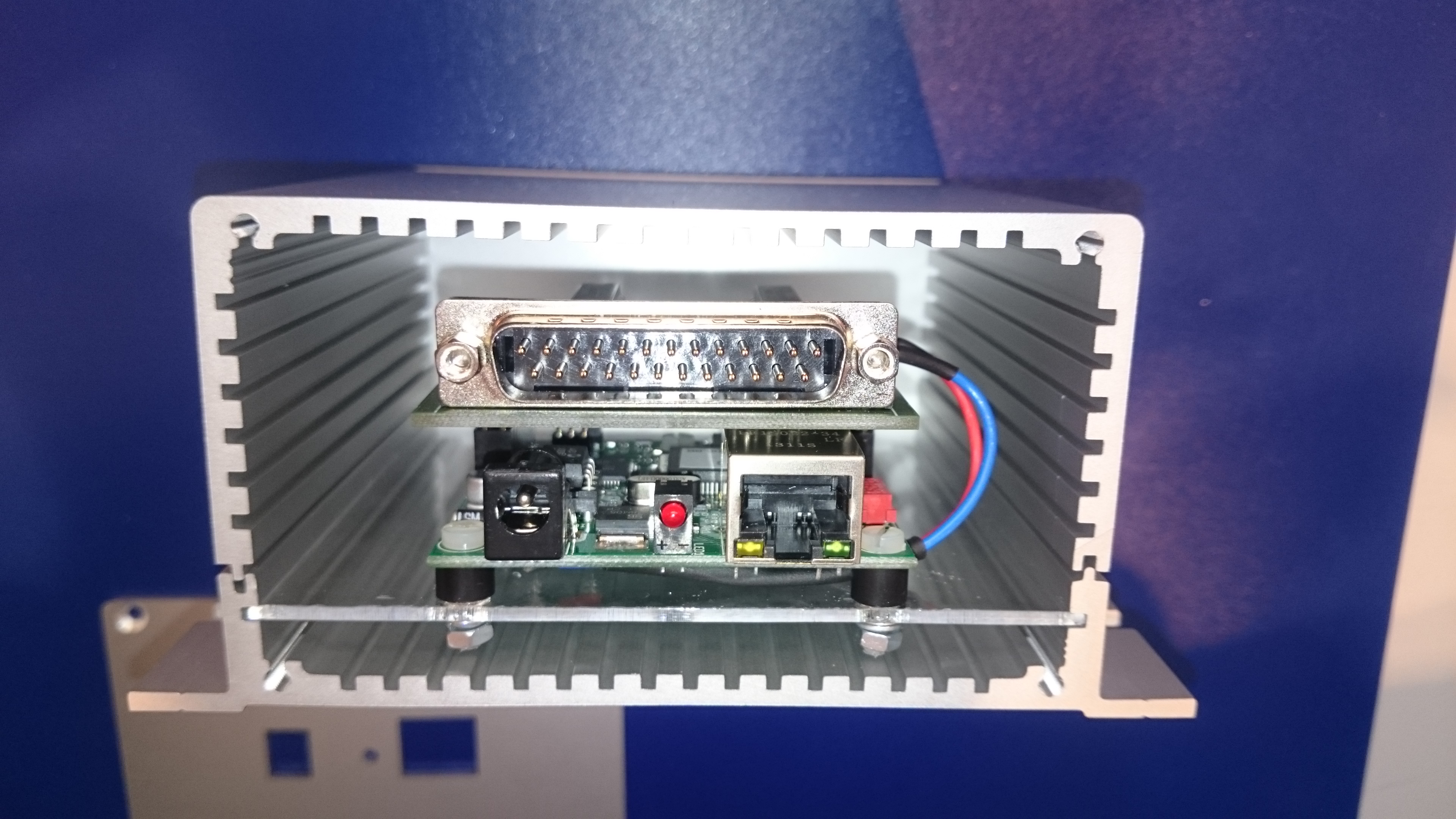

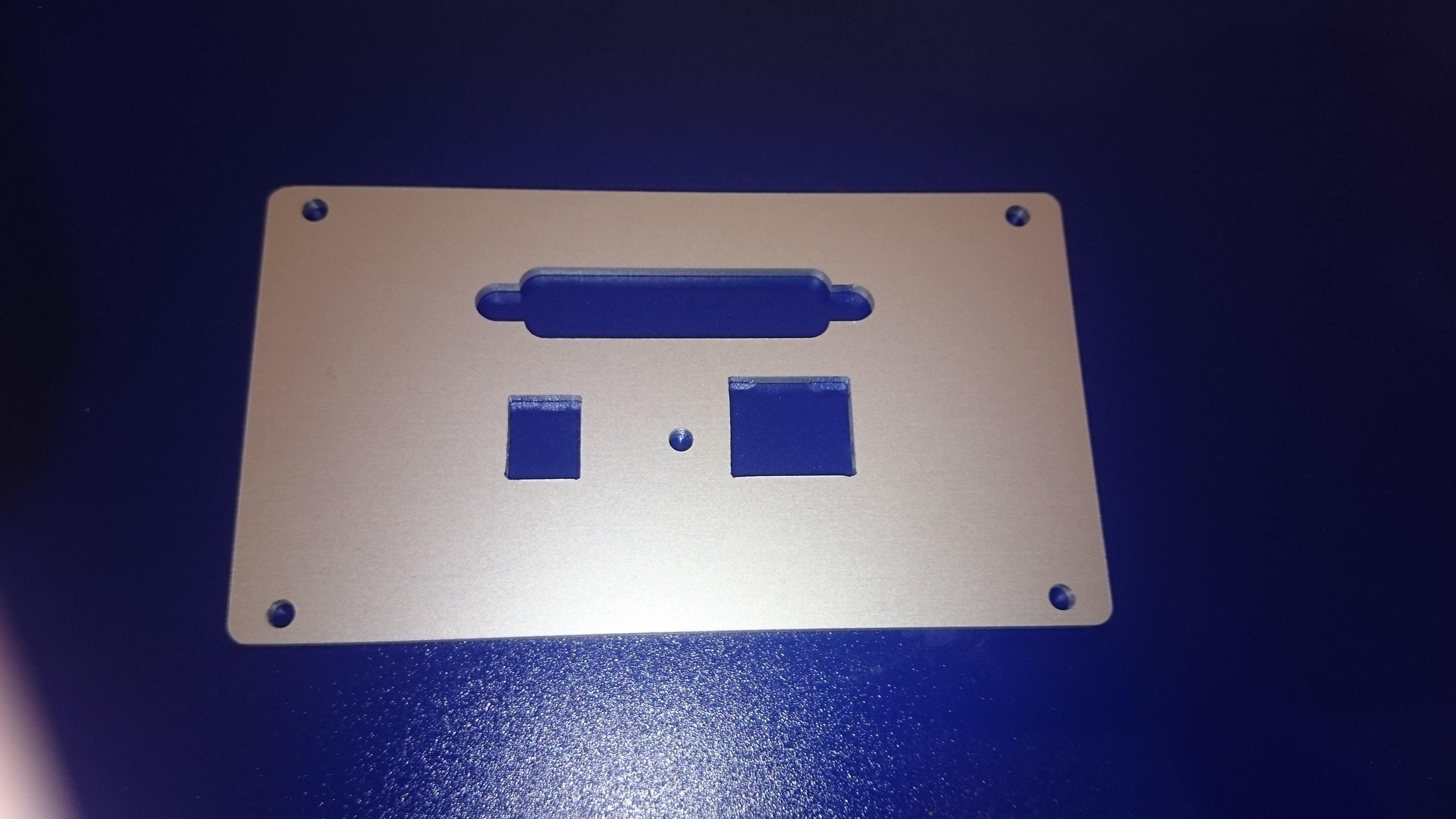

In den letzten Tagen habe ich mich damit befasst diese Steuerungseinheit in einen vernünftiges Gehäuse zu packen, hier das Ergebnis.





2016-03-17 15.14.07  2016-03-17 15.15.02   DSC_1589DSC_1592  2016-03-17 12.28.42

73 DL7GT Daniel
