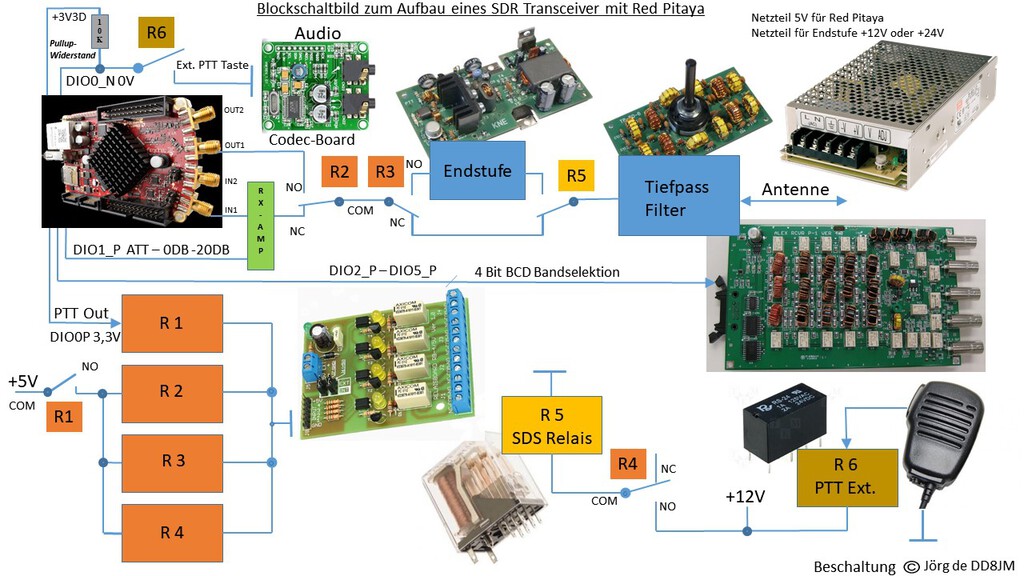

Neue Blockschaltbilder zum Aufbau eines SDR- Transceiver mit Red Pitaya


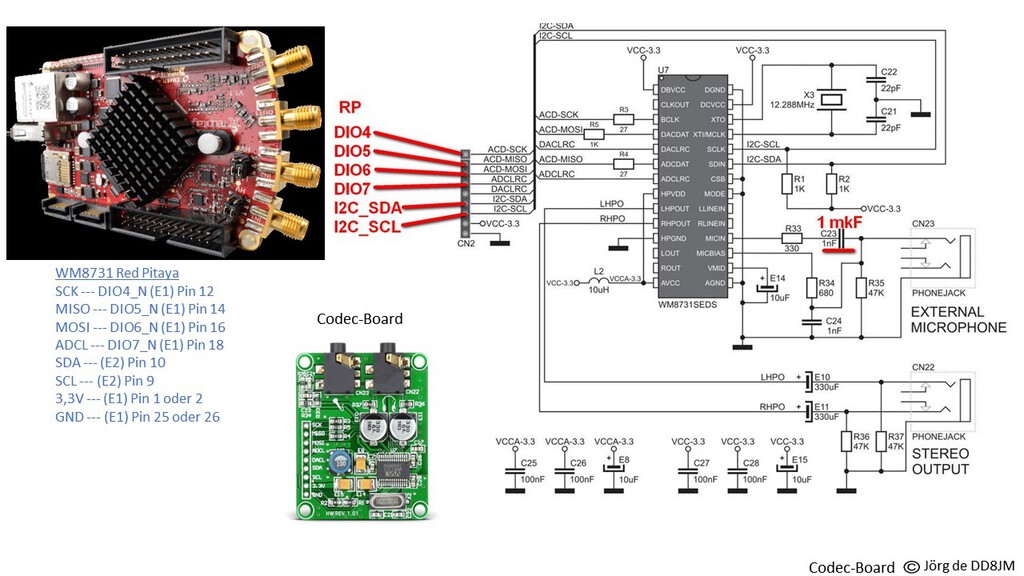

Folie2


Folie3

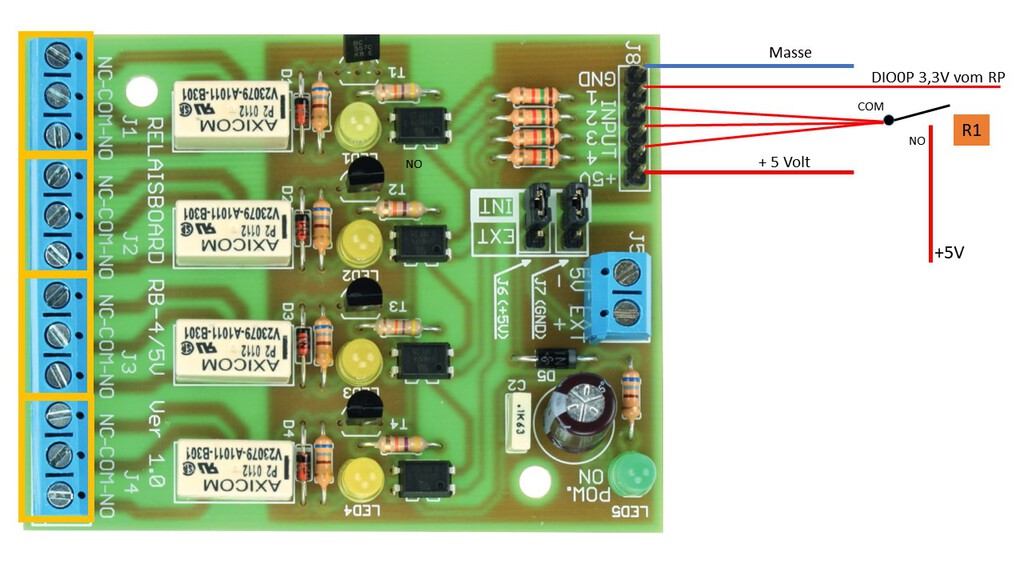

Die hier aufgeführten Bilder zu Baugruppen, Bauteilen sind nur Beispiele zur besseren Veranschaulichung.

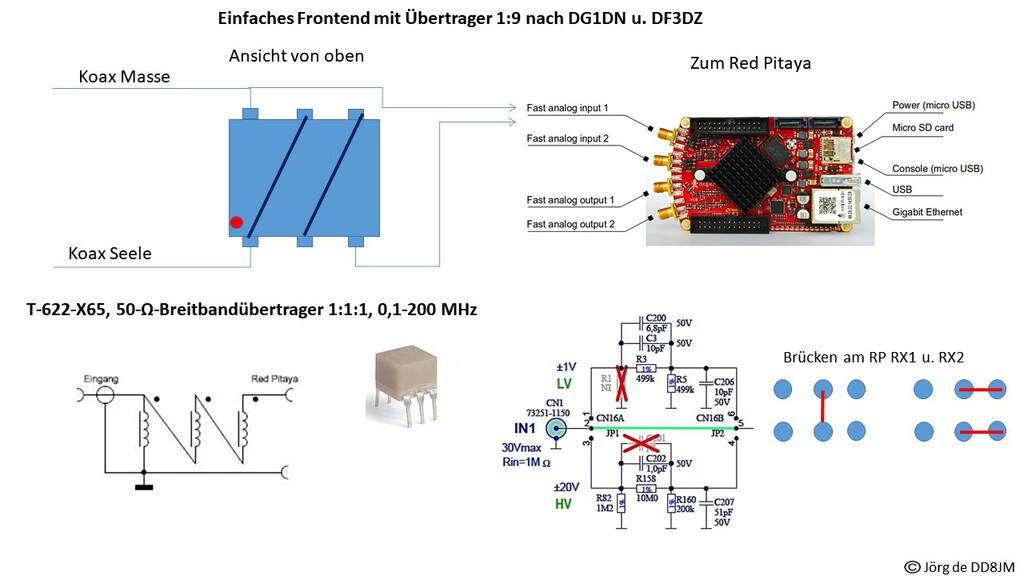

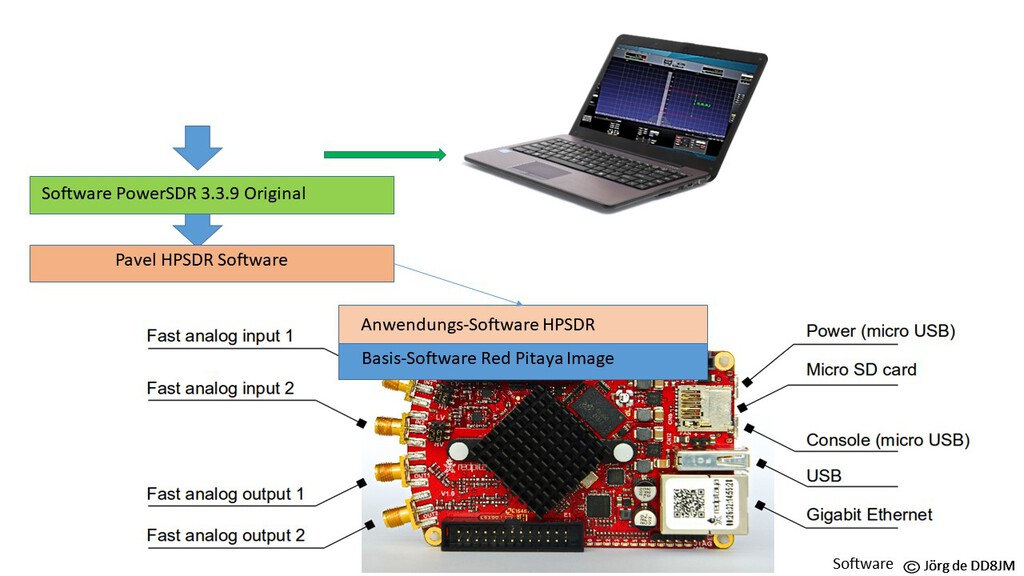

Ob man einen Tiefpassfilter oder Eingangsfilter benutzt, manuell oder auch durch eine automatische Bandselektion geschaltet, ist jedem selbst überlassen. Der Red Pitaya empfängt und sendet (8mW) auch ohne alles in einer hervorragenden Qualität. Die Software unterstützt hierbei alle dargestellten Möglichkeiten.

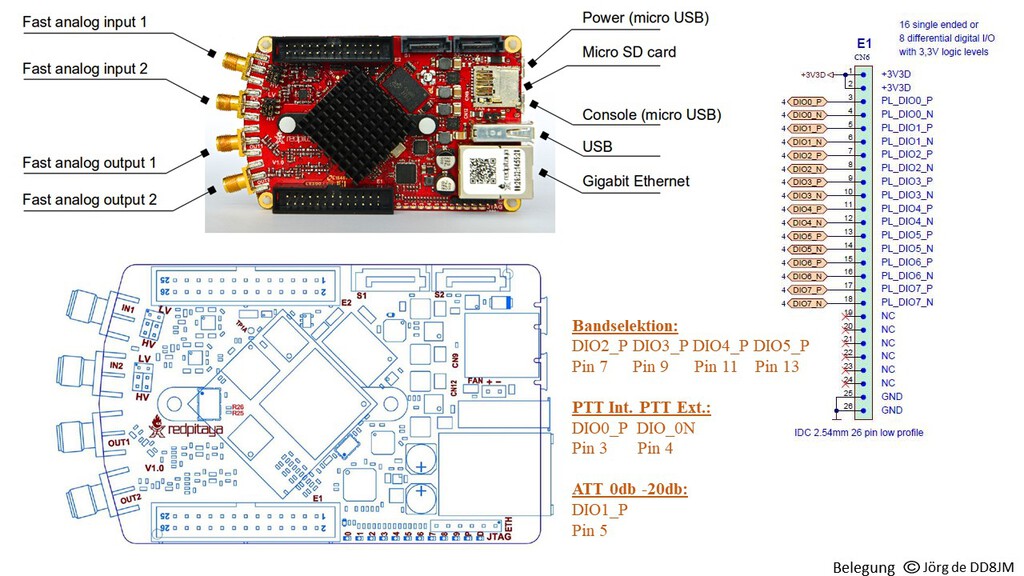

Ich habe das Blockschaltbild noch um den Bereich Netzwerk-Verbindungen und Anschlussbelegungen erweitert.

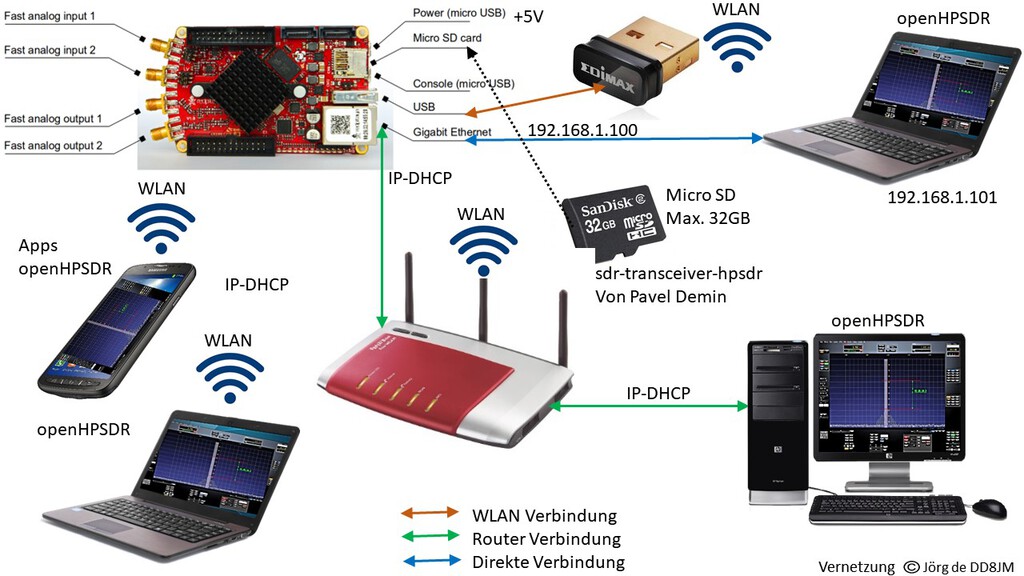

Die Netzwerk-Verbindungen sind immer entweder / oder zu sehen.

240_F_40226550_NNWoyKHJjvszQDCt43Zq6nrVabAi0aqEBlockschaltbilder  steht im Forum zum Download, oder hier die Bilder einfach abspeichern.
