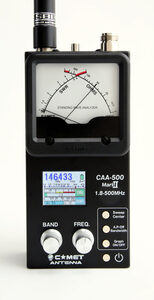

Comet CAA-500MKII Analyzer 1.8-255 / 300-500 MHz
Hochpräzise analoge Kreuznadeln zeigen SWR und Impedanz gleichzeitig an.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Der Vollfarb-TFT-LCD-Bildschirm bietet grafisches und numerisches SWR sowie eine Gesamtimpedanz mit R- und X-Werten.
Merkmale:
AUTO-SWEEP-MODUS
Das SWR wird automatisch auf dem LCD-Display grafisch dargestellt. Wählen Sie einen der voreingestellten Amateurbandfrequenzbereiche und drücken Sie die Sweep-Taste….in ca. 30 Sekunden ist der SWR-Diagramm abgeschlossen.
MANUELLER SWEEP-MODUS
Wählen Sie das Band, stellen Sie die gewünschte Bandbreite manuell ein und verschieben Sie dann den gewählten Frequenzbereich manuell.
MEHRERE MANUELLE SWEEPS
Wenn Sie eine Anpassung der Antennenlänge, der Position, der Höhe über Grund, einer Gamma-Match-Einstellung, etc…. vornehmen möchten, können Sie mehrere manuelle Sweep-Ergebnisse in 5 verschiedenen Farben überlagern! Sofortige grafische Darstellung und genaue Anzeige der Ereignisse nach jeder Einstellung!
Reichweite: 1,8 – 500MHz (einschließlich 222MHz Band)
- HF-Ausgangspegel: 0dBm 1 mW
- Gemessener SWR-Bereich: Analogzähler 1,0 – 6,0:1, LCD-Anzeige 1,0 – 9,9:1
- Impedanzmessungen: 12,5-300 Ohm
- Reaktanz-Reichweite: 0 – 500 Ohm (Absolutwert) 1,8 -190MHz
- Batterieanzeige und wählbarer Auto-Power-Off-Timer
- Betriebsdauer bis zu 9 Stunden im Dauerbetrieb mit sechs AA Alkali- oder NiMH-Zellen (nicht im Lieferumfang enthalten) oder mit einer externen 8-16VDC 200ma Stromquelle (DC-Kabel im Lieferumfang enthalten).
Optionales Erhaltungsladegerät bei Verwendung von NiMH-Akkus
Größe: 3,5 x 7,75 x 2,65 Zoll (insgesamt)
Gewicht: 2 lbs 2 oz mit eingebauten Alkali-Batterien
Mit dem CAA-500 bringt COMET die zweite Version seines Antennenanalyzers CAA-500 auf den Markt. Es sind sehr genaue Messungen von Impedanzen und SWR über das analoge Anzeigeinstument möglich. Das moderne TFT Farbdisplay zeigt u.a. grafisch und numerisch SWR an.
Funktionen und Eigenschaften im Überblick
- Antennenanalyzer
- 1,8 – 300 MHz mit PL-Buchse
- 300 – 500 MHz mit N-Norm Buchse – jeweils als Eingang
- TFT Display für SWR und Impedanz
- Sweep Funktion mit Überlagerung verschiedener Ergebnisse mit verschiedenen Farben
- TFT LC-Display mit verschiedenen Hintergrundfraben
- Betrieb entweder extern 8 – 16 Volt DC oder 6x AA Zellen
- APO Auto Power Off Funktion
- Eingebautes Akku Ladegerät
- PL- und N-Norm Buchse
- Analoge Skala
