Neue Informationen zum Odyssey-II von David Fainitski

Update 06.10.2017, neues Video von N9VV, Infos zum Video von DC6NY Helmut

Hier noch einige Zitate von Ken aus dem Mailverkehr mit Helmut:

Ich habe es genossen, mit dem „New Protocol“ von Thetis und vor allem dem G0ORX pihpsdr-Controller zu testen. Der ODY-II funktionierte sehr gut.

Ich musste verschiedene SMA Antennenanschlussadapter hinzufügen. Außerdem musste ich noch einen T/R-Schalter hinzufügen (da der ODY-II keinen hat) und ich benutzte den MFJ-1708, der erfolgreich den 1W HF-Ausgang des ODY-II erfasste und für meine CW-Kontakte von Rx auf Tx umschaltete. Ich habe drei QSOs mit 1W gemacht mit einer Dipolantenne. Alle Berichte waren angesichts der schrecklichen Bandbedingungen sehr gut.

Ich glaube, der ODY-II ist ein wunderbarer neuer Konkurrent des „Hermes“ Transceivers.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Video von Ken N9VV, Infos zu den Videos von DC6NY Helmut, sowie weitere Informationen von der Odyssey-WebSeite.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden


Odyssey-II SDR Transceiver 20M Amateur Radio Band David Fainitski N7DDC

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden


40M Amateur Band LSB Odyssey-II SDR by David Fainitski N7DDC

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Odyssey-II David Fainitski with pihpsdr and TWO simultaneous receivers. Rx1 = 20M LSB 14.347 Spiderweb Net, Rx2 = 780AM Chicago IL USA.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Hier noch ein Blockschaltbild vom Odyssey II

Allgemeine Eigenschaften: allgemeine Merkmale

Die Platinengröße beträgt 160 x 83,5mm, sie eignet sich für den Einbau in ein auf 80mm gekürztes Gehäuse Hammond 1455R1601.

Spannungsversorgung 7-13 Volt, Verpol- und Überspannungsschutz.
Die Stromaufnahme bei einer Spannungsversorgung von 12 Volt – 350 mA, mit einem 1 Watt Ausgangstreiber – 500 mA.
Verbindung zum Computer – LAN, Gigabit Ethernet oder 100Mbits (abhängig von der Firmware).
Anschlüsse für Kopfhörer, Mikrofon, CW Manipulator – Mini Klinke 3.5mm.
Anschluss für Handmikrofon-Anschluss (Tangente) – RJ-45, kompatibel zu Yaesu.
HF-Steckverbinder – SMA-F.
Steueranschluss für externe Geräte – DB15-F.

Eigenschaften der Empfangseinheit:

Der Typ des ADCs ist 16 Bit LTC2165, ein oder zwei unabhängige Empfangskanäle
Kanaltrennung – 95 dB (10 MHz)
Abtastrate 122.880 MHz
Der Empfangsfrequenzbereich beträgt 0,1-55 MHz
Anzahl der unabhängigen Empfänger – 4 – 7 (je nach Firmware)
Empfindlichkeit MDS (500) -127 dB, bei installiertem HFA -134 dB
Abschwächer 0-30 dB, 1 dB Stufe
Der Sperrdynamikbereich beträgt 122 dB *
Der durch das Phasenrauschen (RMDR) begrenzte Dynamikbereich beträgt 115 dB *
Die Frequenzstabilität des eingebauten Referenzoszillators beträgt 0,280 ppm
Die verfügbare Breite des Panadapters beträgt 48-1536 kHz (je nach Firmware)
Das Messverfahren unterscheidet sich von dem allgemein akzeptierten Messablauf

Weitere Informationen von der Odyssey-Seite:

Die erste Firmware für den Odyssey-2 Transceiver basiert auf dem Quellcode des ANAN-10E Transceivers und bietet grundlegende Funktionen, die denen des Angelia-Boards des openHPSDR-Projekts ähneln.

Die Verbindung zum Computer erfolgt über 1 Gigabit Ethernet Verbindung, die Störungen der Funkverbindung durch eine Netzwerkverbindung verhindert. 100Mbit Verbindung mit dieser Firmware funktioniert nicht. Wenn es Probleme mit der Verbindung gibt, sollten Sie zunächst prüfen, ob die Netzwerkkarte des Computers in den Gigabit-Modus geht. Häufig können Sie diesen Modus zwangsweise aktivieren, wenn die Karte standardmäßig im 100Mb-Modus arbeitet. Der in dieser Firmware implementierte DHCP-Client konfiguriert automatisch die notwendigen Netzwerkeinstellungen, spezielle Einstellungen auf der Rechnerseite sind nicht erforderlich. Bei Bedarf können Sie mit dem Programm HPSDRProgrammer eine statische IP-Adresse für den Transceiver angeben. Zu diesem Zeitpunkt ist es nicht empfehlenswert, diese Option zu verwenden, da Sie die angegebene Adresse vergessen sollten, da Sie sich nicht mit der Karte verbinden und diese ändern können.

Die Firmware-Features sind mit den Fähigkeiten des Angelia-Boards vergleichbar und unterstützen das neue Protokoll. Bei der Verwendung von Programmen müssen Sie die Einstellungen für den Transceiver ANAN 100D auswählen. Zur Zeit sind nur zwei Programme bekannt, die mit dem neuen Protokoll arbeiten – Thetis und SDR_Console V3. Sie können auch das Projekt G0ORX piHPSDR, entworfen, um auf Mini-Computer mit Linux und ein ähnliches Projekt openHPSDR, die auf Smartphones mit Android ausgeführt werden kann.

Die Firmware enthält 4 unabhängige Empfänger, von denen jeder ein Signal von einem der beiden ADCs empfangen kann. Die Breite des Arbeitsspektrums kann im Bereich von 48 kHz bis 1536 kHz eingestellt werden, und im Gegensatz zum alten Protokoll kann die Bandbreite für jeden Empfänger unterschiedlich eingestellt werden. Tatsächlich verwendet Thetis nur zwei Empfänger zur Anzeige und Dekodierung, ein Empfänger dient zum Betrieb des PureSignal-Systems (Voremphasis des Sendesignals) und ein Empfänger wird nicht verwendet. Die aktuelle Version 2.3.11 weist Fehler bei der Verwendung von Empfängern auf. Im Normalmodus werden also der dritte und vierte Empfänger zur Dekodierung verwendet, aber wenn Sie den Diversity oder PureSignal Modus einschalten, werden der erste und der zweite verwendet. Dies sollte bei der Angabe eines funktionierenden ADC für Empfänger berücksichtigt werden.

Das Programm SDR-Console V3 in der aktuellen Version arbeitet nur mit einem ADC und unterstützt keinen Diversity-Modus. Der PureSignal-Modus ist verfügbar.

Die Belegung des externen Geräteanschlusses mit dieser Firmware ist wie folgt:

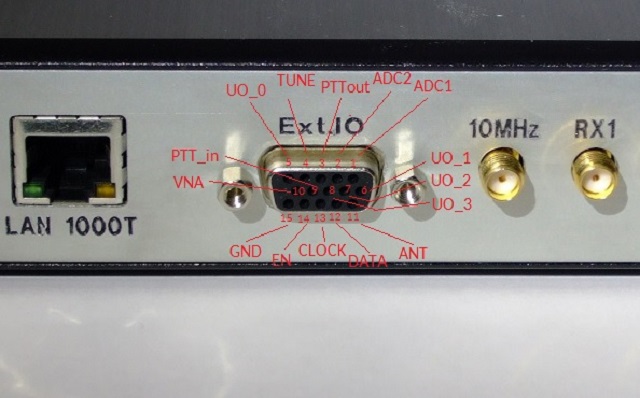

Anschlussbelegung:

ADC1 – Eingang zur Messung der Ausgangsleistung des Senders
ADC2 – Eingang zur Messung der reflektierten Welle zur Berechnung des SWR
PTTout – Verstärkerausgang, Logikpegel 3,3 V, TX-Modus High-Pegel
TUNE – zur Zeit nicht im Einsatz
UO_0 – UO_3 – vier User Output-Zeilen, der Code, auf dem für jedes Band einzeln aus dem Programm eingestellt werden kann
PTT_in ist der Eingang für die Getriebesteuerung, über den das Pedal angeschlossen werden kann. Ziehen Sie sie auf ein hohes Niveau an, um sie zu aktivieren, sollte sie gegen den Boden geschlossen sein. Zur galvanischen Trennung sollte ein geeigneter Optokoppler verwendet werden.
VNA – liefert dem Verstärker ein Signal, einschließlich einer integrierten Messbrücke zur Analyse der komplexen Eigenschaften der Antenne.
ANT – high level liefert ein Signal zum Einschalten des Relais der zweiten Antenne
DATA, CLOCK, EN – serieller Datenbus

Wie man sieht, können vier Steuerleitungen z. B. 8 Filter und zusätzliche HFA ansteuern, was für einen einfachen Verstärker ausreichen kann. Sie können die Steuerungsmöglichkeiten mit einem seriellen Datenbus erweitern, indem Sie zwei TPIC6B595 Decoder anschließen, wie es bei der ALEX-Karte für ANAN-Transceiver der Fall ist. Dadurch erhalten wir 16 zusätzliche Steuersignale, deren Leistung für die direkte Ansteuerung des Relais ausreicht. So kann man eine sehr einfache Karte ähnlich wie ALEX bauen, aber die Unterschiede im Protokoll erlauben es nicht, die vorhandenen ALEX-Board anzuschließen.

16 Pins von zwei Decodern erlauben den Anschluss von 16 Relais zur Ansteuerung gemäß Tabelle:

Bit Funktion I. C. Output
— —– — —
Bit 00 – 160 Meter LPF U1 – D0
Bit 01 – 80 Meter LPF U1 – D1
Bit 02 – 60/40 Meter LPF U1 – D2
Bit 03 – 30/20 Meter LPF U1 – D3
Bit 04 – 17/15 Meter LPF U1 – D4
Bit 05 – 12/10 Meter LPF U1 – D5
Bit 06 – 1,5 MHz HPF U1 – D6
Bit 07 – 6,5 MHz HPF U1 – D7
Bit 08 – 9,5 MHz HPF U2 – D0
Bit 09 – 13 MHz HPF U2 – D1
Bit 10 – 20 MHz HPF U2 – D2
Bit 11 – Bypass U2 – D3
Bit 12 – 6M Vorverstärker U2 – D4
Bit 13 – ANT #2 U2 – D5
Bit 14 – ANT #3 U2 – D6
Bit 15 – T/R Relais U2 – D7

Die Firmware des Mikrocontrollers in der aktuellen Version hat keine Verbindung zum FPGA und führt die einfachsten Funktionen über drei zusätzliche Tasten Yaesu MH-31 A8J aus.

Die mittlere FST-Taste dupliziert den Power-Knopf, die DOWN-Taste schaltet den 1-Watt-Ausgangstreiber ein/aus, die UP-Taste steuert das Einschalten des Audioverstärkers. Die Aktionen werden durch eine Anzeige im Display angezeigt. Die Zustände werden im energieunabhängigen Speicher des Mikrocontrollers gespeichert.

Quelle:


Grüße aus Dänemark
Jörg de DD8JM
