Update C25/Charly 25 TRX, ein Beitrag von Edwin DC9OE aus dem Forum von CQ-NRW.de

Update C25 TRX

Beitrag von DC9OE » Mi Apr 18, 2018 11:02 am

Hallo OM’s hier im Forum.
Kleiner update zum C25 TRX nachdem wir angekündigt haben ihn in funktionsfähiger Form sowohl in Dayton als auch auf der HAM Radio vorzustellen. Der TRX funktioniert jetzt – das erste QSO habe ich mit IZ0VXY am 16.4. gehabt – weitere folgten am nächsten Tag.
Leider ist derweil mein Antennentuner gestorben (MfJ) ich kann also derzeit nur mit einer Lamda/2 Vertikal auf 40m senden. Die Rapporte waren durchweg gut, Power SDR funktioniert, alle Zusatzfeatures wie Vorverstärker, Abschwächer, mitlaufende RX Filter usw, funktionieren einwandfrei.
Auch alle Bedienelemente über die Midi Schnittstelle funktionieren einwandfrei, der Drehgeber lässt sich sehr gut mit 10Hz Auflösung betreiben da er jetzt bei schnellerem Drehen auch größere Schritte macht. Der TRX liefert 20W auf allen Bändern incl. 6m, wobei 6m derzeit noch nicht nutzbar ist da ich das Signal noch nicht durch das RX Filter schleife.
( Red Pitaya liefert bei 6m Betrieb eine Nebenwelle auf ca. 26MHz – damit darf er derzeit nicht an die Antenne)
Dieses Problem ist Prinzip bedingt und hat nichts mit Red Pitaya zu tun – man kann es mit Analog Devices Simulations Tools für DDS Generatoren (125MHz Takt) nachvollziehen.

Natürlich gibt es noch ein paar Dinge zu verbessern:

– die Verkabelung muss standardisiert und vereinfacht werden
– das Rauschen im NF Signal wurde von Erwin als zu aggressiv bewertet
– wir hatten ein paar Hänger von Power SDR im CW-Betrieb – Ursachenforschung ist unterwegs
– das Gerät ist in gegenwärtiger Form noch nicht einfach reproduzierbar, daran arbeiten wir

Was wird noch geändert / erweitert:

– mit der CODEC Lösung sind wir nicht happy die kleine Platine ist zwar billig aber man muss zu viel drumherum bauen und das endet in einer unansehnlichen Wurschtel Lösung. Wir werden also ein eigenes Board mit Codec, Tiefpassfiltern (Verbessern des Rauscheindrucks) und NF Verstärker entwerfen das mit passenden Steckverbindern ausgestattet einfacher und optisch ansprechender zu verkabeln ist es fehlt noch ein Extension Board,

mit folgenden Features:
– 2.Vorverstärker und Abschwächer für den zweiten RX Kanal
– Pre-Distortion Abschwächer
– zusätzlicher Driver um das RP Signal anzuheben (wird benötigt wenn der RP im Frontend modifiziert wird)
Phasen Messeinrichtung zu Steuerung eines später geplanten Tuners (an der Antenne !)
– mit dem Extension Board folgt auch ein zweites RX Filter Board
– das Extension Board ermöglicht auch die Nutzung der RP Anschlüsse für Messzwecke, diese werden also extern rausgeführt
– das Extension Board ermöglicht auch die einfache Erweiterung des Gerätes für VHF und UHF (4m bis 13cm) Mit den oben aufgeführten

Zusatzfunktionen wird der RP basierte TRX über alle üblichen Funktionen gängiger Amateur TRX verfügen, darüber hinaus ist er ein vollwertiger W10 (oder alternativ Linux) PC und ein Messgerät (z.B. VNA, Signalgenerator etc.). Zwischenzeitlich wurde auch ein RP mit externem sehr rauscharmen Taktoszillator bei gleichzeitig modifiziertem Frontend getestet – es lassen sich damit noch messbare Empfangs Verbesserungen erzielen – ob die dann an der Antenne hörbar sind sei dahingestellt.

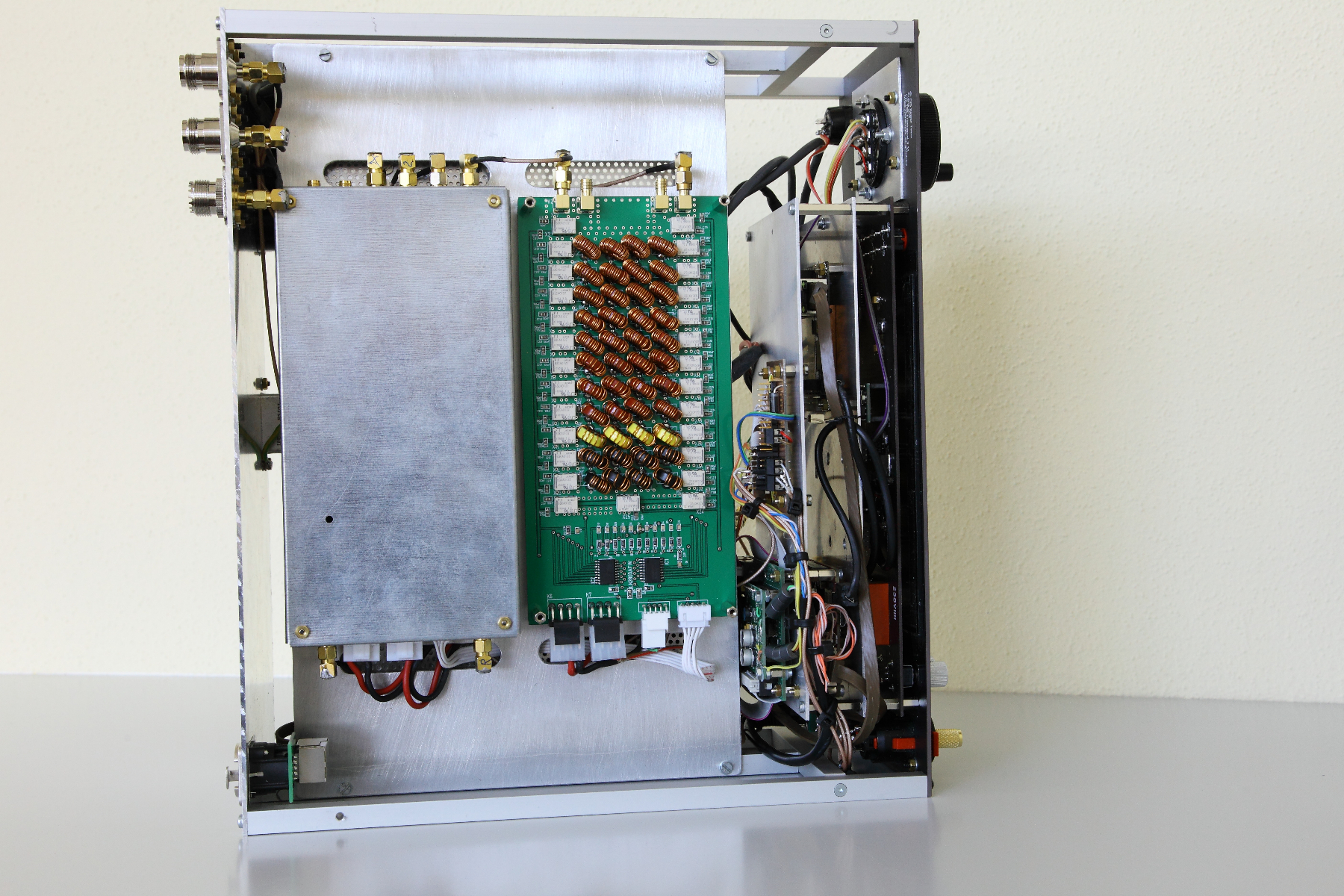

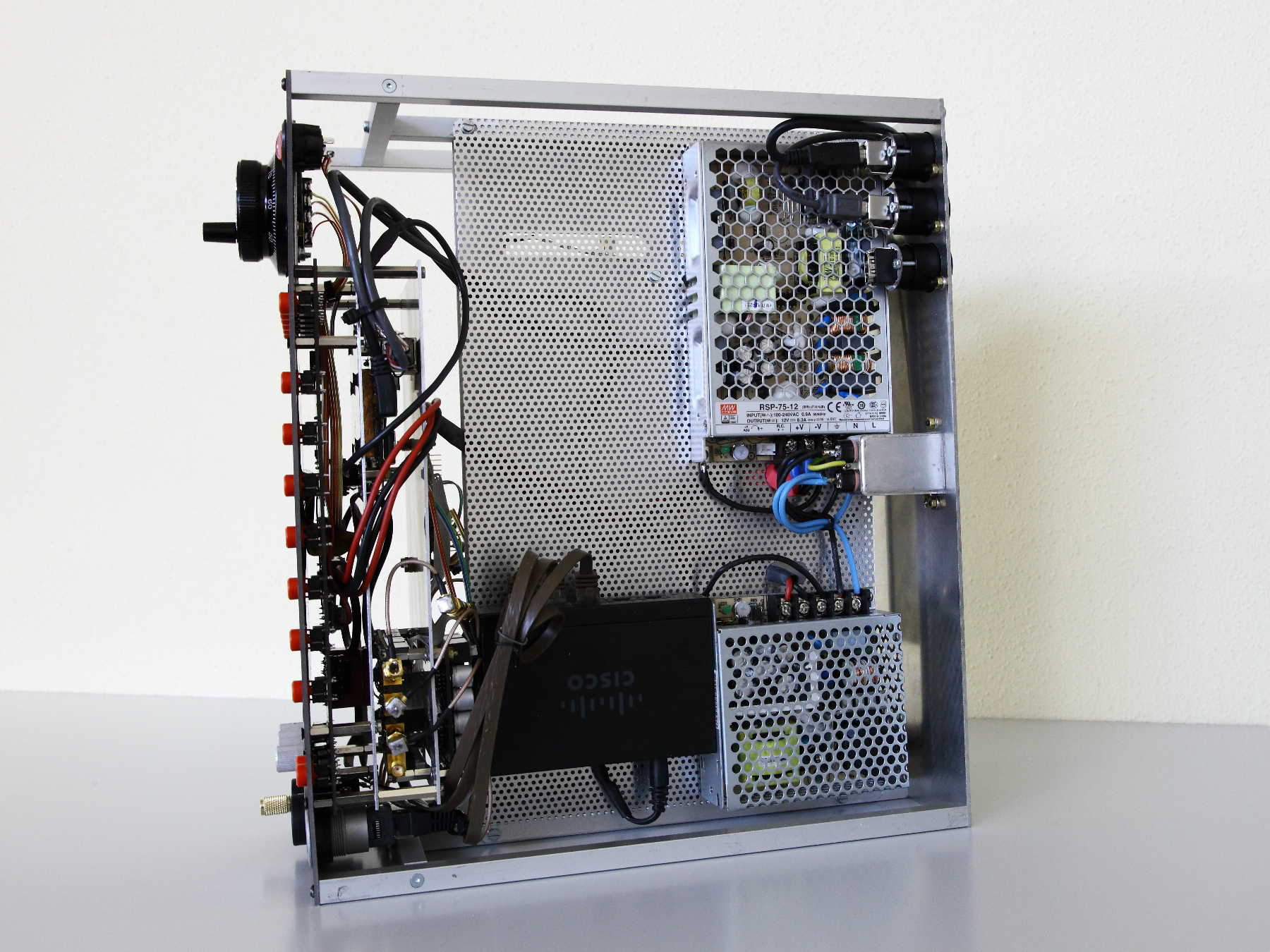

Aber der externe Oszillator würde auch die Perspektive einer GPS Anbindung mit sich bringen und damit das Thema Frequenzgenauigkeit- und Stabilität ein für allemal erledigen (Attraktiv für schmalstbandige Digitalmodi – man könnte mit 0,1Hz Empfangsbandbreite experimentieren…) Anbei noch ein paar Bilder vom aktuellen Stand – das C25 Board hab ich in eine Blechschachtel packen müssen um Einstrahprobleme zu beseitigen, deshalb ist es leider nicht mehr sichtbar.

73,Edwin

Dateianhänge



0 0 Stimmen
Article Rating
Abonnieren
Benachrichtige mich bei
guest
Der Nutzung, Verarbeitung und Speicherung meiner Daten stimme ich zu.
6 Comments
Newest
Oldest Most Voted
Inline-Rückmeldungen
Alle Kommentare anzeigen
Harald Zeisig , DL8EA

Ich verfolge mit Interesse dieses anspruchsvolle Projekt. Gibt es dazu inzwischen einen Bausatz ?

Edwin Richter

Hallo Harald – wir sind fast so weit. Zwei der vorgestellten Boards sind aufgebaut und funktionieren. Wir hatten ein paar kleinere Bugs drin und sie bedurften daher nochmals eines Layout updates. Der ist in der Zwischenzeit erledigt, die PCB sind in der Fertigung und wir bestücken nochmal 3 Stück zum Testen innerhalb der nächsten 2 bis 3 Wochen. Wenn die Boards dann wie geplant funktionieren, was ziemlich wahrscheinlich ist, können wir größere Mengen bauen und allgemein zur Verfügung stellen.
Zu dem Zweck werden wir dann einen WEB Shop eröffnen, in dem es dann nicht nur die Charly 25 Boards gibt sondern auch die anderen Komponenten sowie passende Kabel. Ein Red Pitaya/Stemlab+Charly25Board+Charly25CODEC ergibt dann einen lauffähigen TRX.
Soweit die kurze Antwort – wenn wir soweit sind hinterlasse ich mehr Info im Forum.
Vy73 de Edwin, DC9OE

Harald Zeisig

OK Edwin, danke für die Info.
73 und ein schönes Weihnachtsfest
Harald DL8EA

Edwin Richter

Harald, danke ich wünsche Dir auch schöne Weihnachten.Kleiner update noch, CODECS sind in der Serienproduktion, Anfang Januar verfügbare, Charly 25 Mainboard , ich teste gerade noch 3 aus der Vorserie – funktionieren einwandfrei, kleinere Mechanische Mängel noch. Im Januar legen wir dann eine kleine Serie auf, so dass man dann mit Stemlab, CODEC Board und C25 mainboard einen kompletten TRX erhält der auf dem aktuellen Stand der Technik ist (Diversity Empfang, Predistortion etc.).Und kompatibel zum neuen Stemlab 16 sind die Boards auch.

Dir und Deiner Familie schöne Weihnachten.

73,Edwin DC9OE

Harald Zeisig

Das hört sich sehr vielversprechend an. Meine ersten Versuche mit SDR (Lima-SDR) waren senderseitig nicht befriedigend. Da muss man schon nach neuen Ufern schauen – und das mit 75 Jahren.. Mein Kompliment zu deinem Elan !
Frohe Weihnachten und ein gesundes Neues Jahr.
Harald DL8EA

Edwin Richter

Harald, Danke für die freundlichen Worte !
Schöne Weihnachten.

73,Edwin – DC9OE
