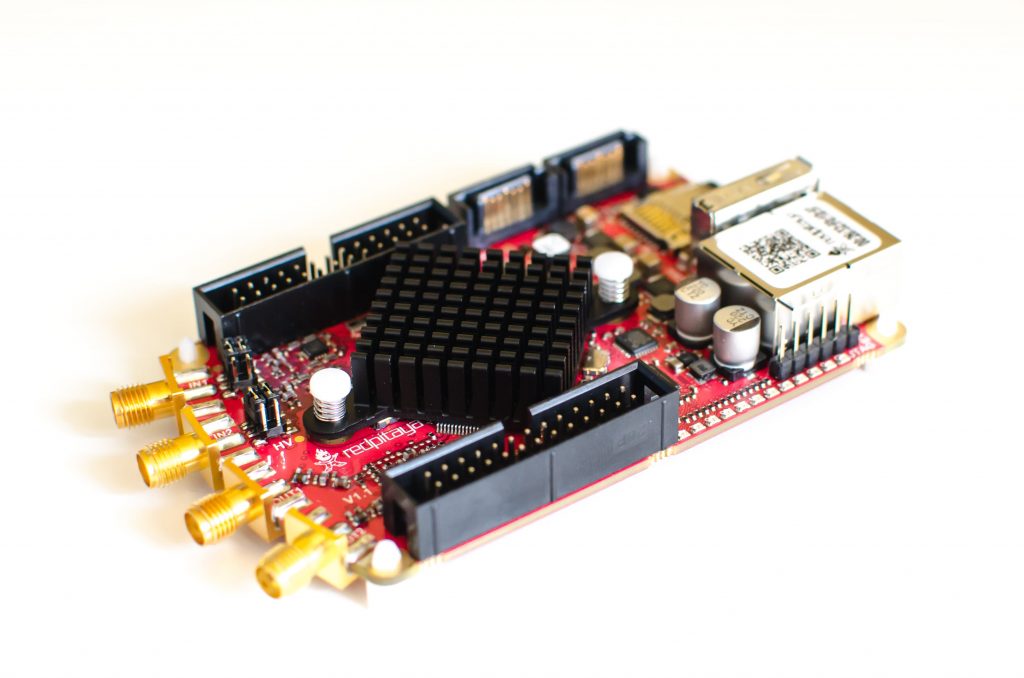

Red Pitaya mit piHPSDR und Pure Signal (Predistortion) getestet von Udo DL3GAK

Hallo Jörg,

ich betreibe die neue Version (V3.2) erst seit ein paar Tagen auf einem Raspberry 3+.




Ähnliches Foto

An diesem läuft der Red Pitaya zusammen mit einem kleinen Treiber-Stufe (Nachbau vom Funkamater) und einer PA (EB 104 mit 4 X MRF 150).
Zur Signalauskopplung auf den 2. Empfänger des RP verwende ich einen Abschwächer (Koppler + Dämpfungsglied) mit 80 db am Ausgang der PA.

Für „Pure Signal“ braucht der Zweitempfänger nicht eingeschaltet werden; dies geschieht offensichtlich durch die Aktivierung von Pure Signal (Menue => PS => enable PS).
Im Feedback-Fenster erscheint dann bei Zweiton-Aussteuerung ein Zahlenwert, je nach Stärke des eingekoppelten Signals.
Dieser Wert liegt hier zwischen 7 -8 bei 80 Watt Ausgangsleistung. Bei korrekter Einstellung wechselt dann die Anzeige „Correcting“ im Hauptfenster von rot auf grün.
Wenn man den Monitor aktiviert (Button MON) ist das Signal im Haupfenster zu sehen.
Mit dem Button „OFF“ kann man PS ausschalten (Correcting => rot) und mit „Restart“ wieder aktivieren.

Der Vorgang ist dann im Hauptfenster schön zu sehen ( Bild 1 +2)

Jörg beste 73 de Udo DL3GAK

Hier noch ein kurzer Blick auf die grafischer Oberflächen von piHPSD Version 1.2



YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

9 Abonnenten

piHPSDR running as a network client on an X86 box running Ubuntu 19.10 connected to a remote RPi4 running piHPSDR with server mode enabled. The remote RPi4 is connected to a LimeSDR which is receiving QO-100.
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden
