Neu bei Apache Labes, ANAN-6000DLE HF & 6M 30W SDR Transceiver
Quelle:
Es handelt sich hierbei um eine Vorbestellung mit einer Lieferung, die im MId bis Ende August 2020 erwartet werden.
Wir bitten derzeit um Interessensbekundung für diese Plattform und werden den Zeitplan für die Lieferung bekannt geben, sobald wir die Mindestbestellmenge erhalten haben.
Es handelt sich hierbei NICHT um eine Bestellung, sondern um eine Interessenbekundung. Ihnen werden $985 berechnet, wenn Ihre Bestellung in die Produktion geht, und der Restbetrag von $990,00 plus Versandkosten, sobald sie versandfertig ist.

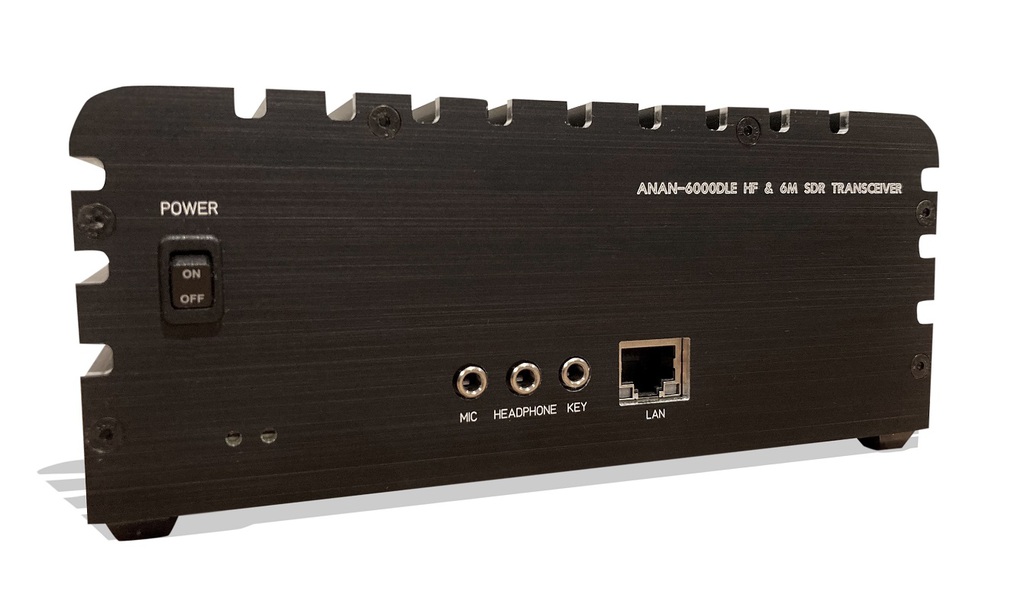

ANAN-6000DLE HF & 6M 30W SDR Transceiver
Der ANAN-6000DLE ist unser Neuzugang zu den Black Edition Radios. Dieses Radio wird in einem Miniaturgehäuse aus stranggepresstem Aluminium geliefert, die viel kleiner ist als der 7000DLE MKII.
Dieses auf der Orion MKII-Plattform basierende Gerät verfügt über 103dB DR, Dual-ADC-Empfänger für Diversity-Betrieb, einen großen FPGA, eine 16-Bit-Tx-Kette mit 48V-LDMOS-Finals.
Die Ausgangsleistung beträgt 50W bei HF mit zusätzlicher Kühlung und 30W auf 6M. Dieses Gerät verfügt über eine erstaunliche Tx IMD besser als -60dB IMD3.
Für den Betrieb mit einer einzigen 13,8-V-Versorgung ist ein externer DC-DC-Wandler erforderlich. Dieser Wandler ist zu einem zusätzlichen nominalen Preis bei Apache Labs erhältlich.
Specifications:
General Specifications:
- Architecture: Direct Sampling DDC/DUC Transceiver
- Interface: Ethernet
- Phase Noise (Clock): -149dB @ 10Khz
- TCXO Stability (Typical): /- .1 PPM
- Modes: CW, SSB, NFM, AM, Digital
- Antenna Ports: BNC 50 ohms
- Frequency Resolution: 1 Hz
Electrical Specifications:
- 13.8v DC and 48v DC, Optional External DC-DC converter allows operation using a single 13.8v Supply 10A (Available Separately at a nominal cost)
Mechanical Specifications:
- 2Kg (approx. Weight)
- Dimensions: 166MM (L) x 72MM (H) x 176MM (W) (Not including extrusions)
- Rugged Aluminum Extrusion
Receiver Specifications:
- Receiver Architecture: Direct Down Conversion
- Dual 16 bit Phase Synchronous ADCs
- Frequency Coverage: 9Khz to 60Mhz
- Attenuator: 1-30dB step attenuator
- Reciprocal Mixing Dynamic Range (RMDR): 116dB @ 2Khz offset
- Receiver Phase noise: -149dB @ 10Khz
- Image rejection: 90dB
- Hardware support for 7 independent receivers assignable to either ADC
Transmitter Specifications:
- Transmitter Architecture: Direct Up Conversion
- DAC Resolution: 16 bit
- RF Output Power: 30W PEP SSB, FM, RTTY, Digital; 1-20W AM, 30W CW,
- 50W on HF and 30W on 6M with additional cooling FAN
- IMD: IMD3 typically -68dB below PEP @ 30W output on 20M
- Harmonics: Typically better than -43dBc on HF and -60dBc on 6M
- Carrier and Opposite Sideband Suppression: Better than -80dBc
- Transverter IF Output: 0db to 15dB
IOs:
- I/O Port (Orion MKII)
- 3.25mm Barrel Speaker Jack
- SMA XVTR, 10Mhz reference Input, XVTR, ADC1, ADC2
- 3.25mm Barrel Mic, CW Key, Headphones
- RJ45 Ethernet LAN Connector
- BNC Antenna Port
- 13.8v DC Connector
- 48v DC PowerPole Connector
Information zum Beitrag von Arno, DL5AI
Hallo Jörg,
war das mit dem ANAN-6000 DLE ein Aprilscherz?
Nach mehr als 2 Jahren Wartezeit ist diese Frage sicher berechtigt.
Habe schon mehrere Mails an apache-labs gesendet, leider bekommt man hier keine Antwort.
73 Reiner HA3RM
Hallo Jörg, wie sieht das hier aus mit diesem Angebot?
Hast du mittlerweile schon Getäte?
Hallo Ralf,
ich habe hier über eine Aktion von APACHE LABS vom 1. Juni 2020 berichtet.
Bei mir kann man keine Geräte kaufen!
Es gibt schon mal Aktionen (Sammelbestellungen) bei CQ-NRW, bei denen ich die Bedarfsanfrage übernehmen und an die jeweiligen Firmen weiterleite.
Hier der original Link zur obern beschriebenen aktion von ACPACHE LABS:
https://apache-labs.com/al-products/1055/ANAN-6000DLE-HF–6M-30W-SDR-Transceiver.html
73 Jörg DD8JM
