RigExpert Stick Pro, portabler Antennen Analyzer

RigExpert™

Inside The Box

RigExpert Stick Pro.

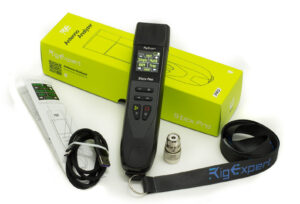

Inside The Box

  • RigExpert Stick Pro antenna analyzer (with a Li-ion battery type 18650)
  • quick start guide
  • neck strap
  • USB cable
  • N-to-UHF adapter



Video von Arthur DL2ART

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Video von Ham Radio Crash Course

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

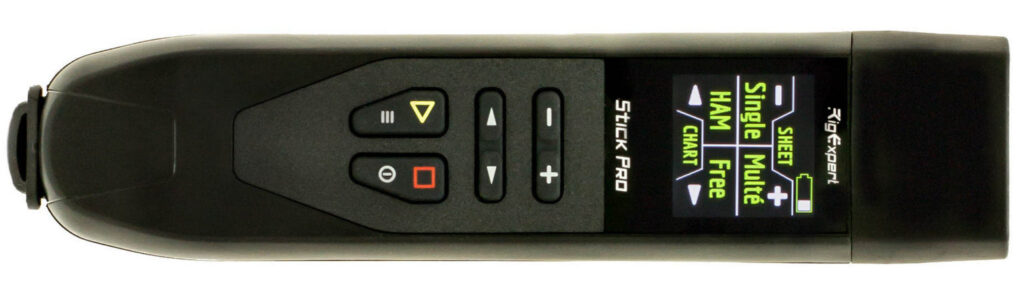

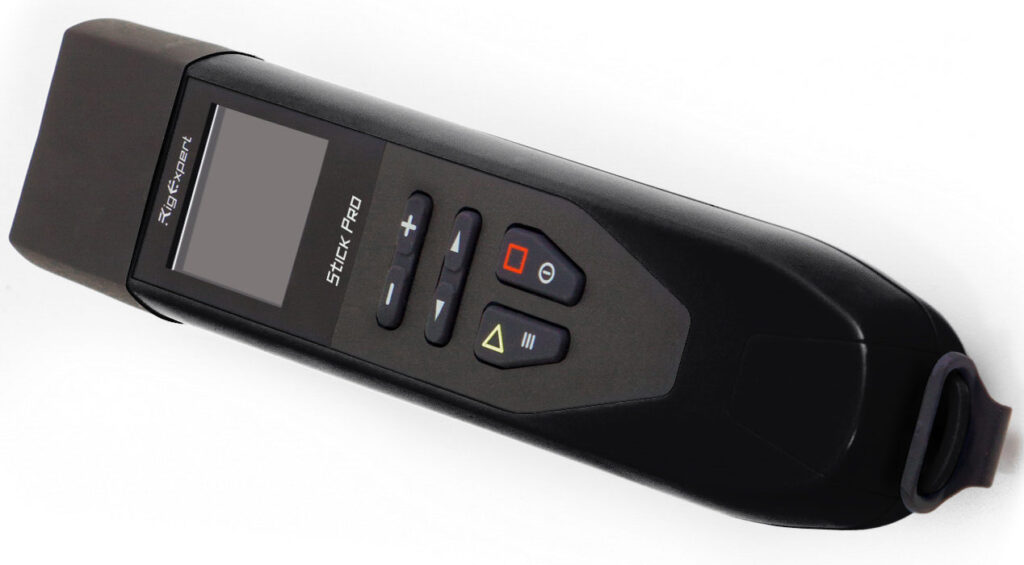

Stick Pro ist ein Vektoranalysator für Antennen und Kabel.

Mit dem Analysator können Sie verschiedene Parameter von Antennen, Kabeln, Leitungen, Filtern und vielen anderen im Frequenzbereich von 100 kHz bis 600 MHz messen.

Der Stick Pro Analyzer hat eine kompakte Größe und ein geringes Gewicht, wodurch der Analyzer sowohl zu Hause als auch vor Ort eingesetzt werden kann.

Die wichtigsten Parameter des Stick Pro-Analysators:

Betriebsfrequenz: 100 kHz – 600 MHz
Größe: 185 * 40 * 33 mm (7,3 in x 1,6 in x 1,3 in)
Gewicht: 185 Gramm (6,5 Oz) (unverpackt, mit eingelegter Batterie)
Typ des Antennenanschlusses: N-Typ
Anzahl der Enter-Tasten: 6

Anzeige: Farb-TFT, 220 * 220 Pixel.
Typ der verwendeten Batterie: Li-ion 18650 (mitgeliefert)
PC-Anschluss Typ: USB 2.0 Typ-C
Ladeanschluss Typ: USB Typ-C
Bluetooth-Verfügbarkeit: Ja, Bluetooth ver. 4.2 BLE Single-Mode, Klasse B
Akku-Ladezeit: 3 Stunden.
RF-Leistung: -10 dBm (bei 50 Ohm Last)
Mindestfrequenzschritt: 1 kHz
Betriebstemperatur: 0…40 °C (32…104 °F)

RigExpert Stick Pro.
Spezifikationen

Frequenzbereich: 0,1 ~ 600 MHz
Frequenz-Eingangsschritt: 1 kHz
Messungen für 25, 50, 75, 100, 150, 200, 300, 450 und 600Ω Systeme
SWR-Messbereich: von 1 bis 100 im digitalen Modus, von 1 bis 10 im grafischen Modus
Bereich R und X: 0… 2000, -2000… 2000
Betriebsarten: SWR, Rückflussdämpfung, R, X, Z, L, C, Betrag und Phasenwinkel bei einer Frequenz. SWR-Tabelle, 100 Punkte. Multé-Modus – zum schnellen Testen einer Multiband-Antenne.
HF-Ausgang: Steckertyp: N-Typ. Ausgangssignalform: quadratisch, von 0,1 bis 600 MHz. Ausgangsleistung: -10 dBm (bei einer Last von 50 Ohm).
Stromversorgung: Eine Lithium-Ionen-Batterie 3,7 V Typ 18650. Wenn der Analysator an einen PC oder einen Gleichstromadapter mit USB-Anschluss angeschlossen ist, wird er von diesen Quellen gespeist
Schnittstelle: 200 × 200 TFT-Display. 2 × 3 Tasten auf der wasserdichten Tastatur. Englische Menü- und Hilfebildschirme. USB-Anschluss an einen Personal Computer
Bluetooth: v.4.2 BLE Einzelmodus, Klasse B
Abmessungen: 185 mm x 40 mm x 33 mm (7,3 Zoll x 1,6 Zoll x 1,3 Zoll)
Betriebstemperatur: 0 … 40 ° C (32 … 104 ° F)
Gewicht: 185 g (6,5 Unzen) mit Batterie
Garantie: 2 Jahre
GTIN-13: 4820185420280
Der RigExpert Stick Pro wird in der Ukraine hergestellt.
* Alle Spezifikationen können ohne vorherige Ankündigung oder Verpflichtung geändert werden.

Downloads

RigExpert Stick Pro. Downloads.

AntScope2 for Windows & MacOS:

  • Click for downloading the latest version of the Antscope2 for your Windows PC.
  • Click for downloading the latest version of the Antscope2 for your macOS.
  • Click for downloading the latest version of the Antscope2 for your Linux OS

Flash Tool for Mac or Windows:

  • Please download and run the Firmware update tool for Windows.
  • Please download and run the Firmware update tool for macOS.

Antscope for iOs & Android

  • Click for downloading the latest version of the Antscope2 for your iOS device.
  • Click for downloading the latest version of the Antscope2 for your Android device.
Manual-en
