Messgeräte für USB Anwendungen der UM24C, UM25C und UM34C

von Jörg · 9. Dezember 2021

Die Messgeräte für USB Anwendungen UM24C, UM25C und UM34C gibt es schon länger auf dem Markt, trotzdem möchte ich sie hier einmal vorstellen.

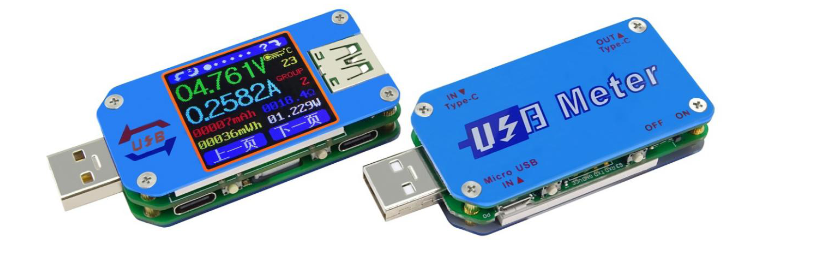

USB-Anschlüsse finden Sich heute nicht nur am heimischen PC sondern auch an Powerbanks, im Auto oder im Zug. Doch nicht alle Anschlüsse sind von bester Qualität und liefern gleichmäßige Ströme und Spannungen. Mit dem JT-UM25C hat man alle Werte stets im Blick. Das Messgerät unterstützt weitere Funktionen wie Quickcharge 2.0 und 3.0, sowie Apple 2.4A, 2.1A, 1A, 0.5A und Android DCP und bietet zudem eine bequeme Auswertung über eine Funkschnittstelle. Mit einem Messbereich von bis zu 24V und 5A ist der JT-UM25C für praktisch alle Anwendungsfälle geeignet. Das integrierte 1,44“ LCD-Display lässt sich in fünf Helligkeitsstufen regeln und bietet stets eine Übersicht über alle Messwerte.

Eine Bezugsquelle mit deutschem Handbuch und Suport: https://joy-it.net/de/

Weiter Bezugsquellen sind Ebay, Amazone, AliExpress etc.

Weitere Informationen zum Artikel

Anwendung in verschiedenen Testarten: PC / Laptop / Desktop-Computer / Handy / Bank / Ladegerät / Entladungsladung / Autoladegerät / Kabelimpedanzmessung.
Bluetooth-Verbindung, können Sie die Handy-APP oder den PC verwenden, um den Tester PC-Software-Support PC Win 7 und höher zu steuern, Phone Only Android (Android 5.0 und höher). Unterstützung 14 Arten Sprache (Englisch, Deutsch, Polnisch, Chinesisch usw.). Das Produkt wird mit einer chinesischen und englischen Hilfe geliefert.
Es kann Eingangsspannung, Strom, Leistung, Kapazität und Energie messen. Load-Zugriffserkennungsfunktion: Nachdem sich der Tester-Bildschirm abgeschaltet hat, schließen Sie die Last an und der Bildschirm leuchtet automatisch auf.

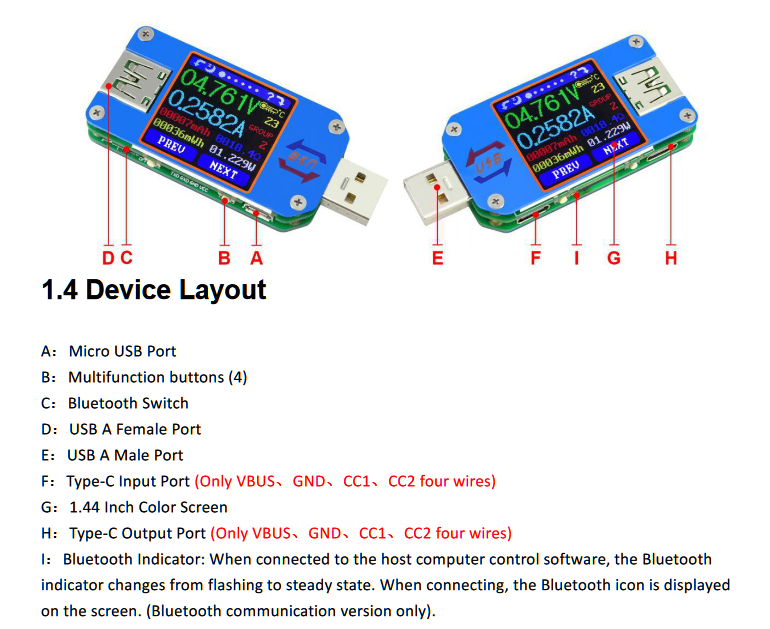

Unterstützt Micro-USB- oder Typ-C-Stecker und die Erkennung des Schnelllademodus. Es kann QC 2.0 / 3.0, iPhone 2.4A / 2.1 A / 1A / 0.5A und Android DCP erkennen. Messen Sie den Drahtwiderstand anhand der Differenzdruckmethode. Vergoldete USB-Kontakte und verbesserte USB-Buchse. Durch das verbreiterte Netzkabel wird eine hohe Stromstärke von 5A erreicht.

Eigenschaften

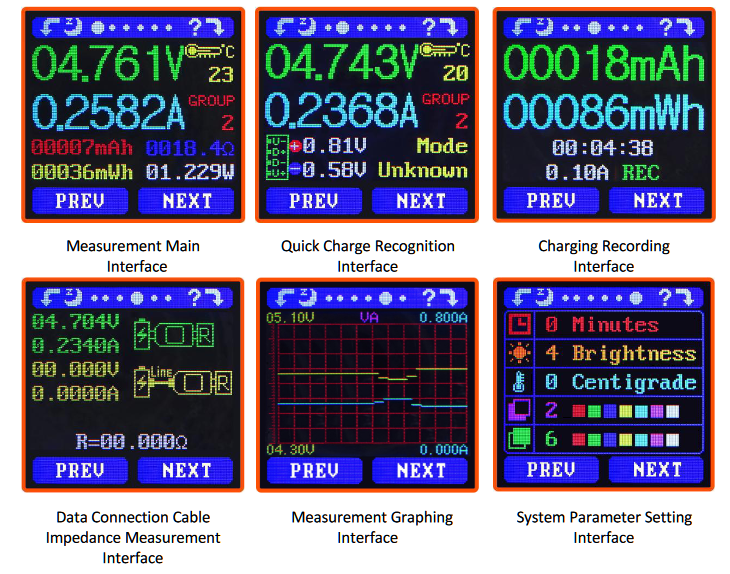

Messgerät für USB Anwendungen; Messwertausgabe über LCD-Display; Anzeige von Strom, Spannung, Energie, Leistung, Spannungsverlauf, Innenwiderstand, Temperatur (int. Sensor); Ausgabe über BT zur Auswertung am PC/Smartphone; Unterstützt: Quickcharge2.0, QC3.0, APPLE 2.4A/2.1A/1A/0.5A Android DCP, SAMSUNG

Spezifikationen:
Markenname: RD
Modell: UM25 / UM25C (optional)
Funktion: Keine Kommunikationsversion (UM25) / Kommunikationsversion (UM25C)
Bildschirm: 1.44-Zoll-Farb-LCD-Display
Spannungsmessbereich: 4.000-24.000V
Spannungsmessungsauflösung: 0,001V
Genauigkeit der Spannungsmessung: ± (0,5 ‰ + 2 Digit)
Strommessbereich: 0-5,0000A
Aktuelle Messauflösung: 0,0001A
Aktuelle Messgenauigkeit: ± (1 ‰ + 4 Digit)
Kapazität Accumulation Range: 0-99999mAh
Energieansammlung Bereich: 0-99999mWh
Zeit Messbereich: 0-99h 59min 59s
Lastimpedanzbereich: 0.8Ω-9999.9Ω
Temperaturmessbereich: -10 ℃ ~ 100 ℃ / 0 ℉ ~ 200 ℉
Temperaturmessfehler: ± 3 ° C / ± 6 ° C
Bildschirmhelligkeitseinstellung: 0-5 Level
Auto Bildschirm Auszeit: 0-9mins
Spannungsanzeigebereich: 0-24.00V
Aktueller Grafikbereich: 0-5,0000A
Datenspeicherung: 10 Gruppen
Schnellladungs-Erkennungsmodus: QC2.0, QC3.0, APPLE 2.4A / 2.1A / 1A / 0.5A, Android DCP, SAMSUNG
Bildwiederholfrequenz: 2Hz
Produktgröße: 71,1 * 30,2 * 11,3 mm (UM25); 71,1 * 30,2 * 12,4 mm (UM25C)
Produkt Gewicht: 19,26g (UM25) / 23,74g (UM25C)
Paketgröße: 8,8 * 6,8 * 2,0 cm
Paket Gewicht: 48g (UM25); 52g (UM25C)Hinweis:
1. UM25 ist keine Kommunikationsversion, UM25C ist eine Verbindungsversion per Bluetooth-Verbindung.
2. PC-Software unterstützt nur PC-Windows 7 und höher.

Benutzerhandbuch, PC Software Installationsanleitung und PC Software und Android APP Download:
www.mediafire.com/folder/q2b8h079hpywq/UM25
