Update: Das neue Bedienteil für den XK852C1 ist nun in der finalen Version vorhanden.

Verkaufspreis 1450,- € für die Rohde & Schwarz Sender /Empfangsanlage XK852C1 komplett mit Netzgerät und Kabel, funktionsfähig und mit dem neuen Bedienteil.

Ansprechpartner Matthias DD1KJ Matthias.erft@t-online.de

1. Einleitung / Geräteübersicht

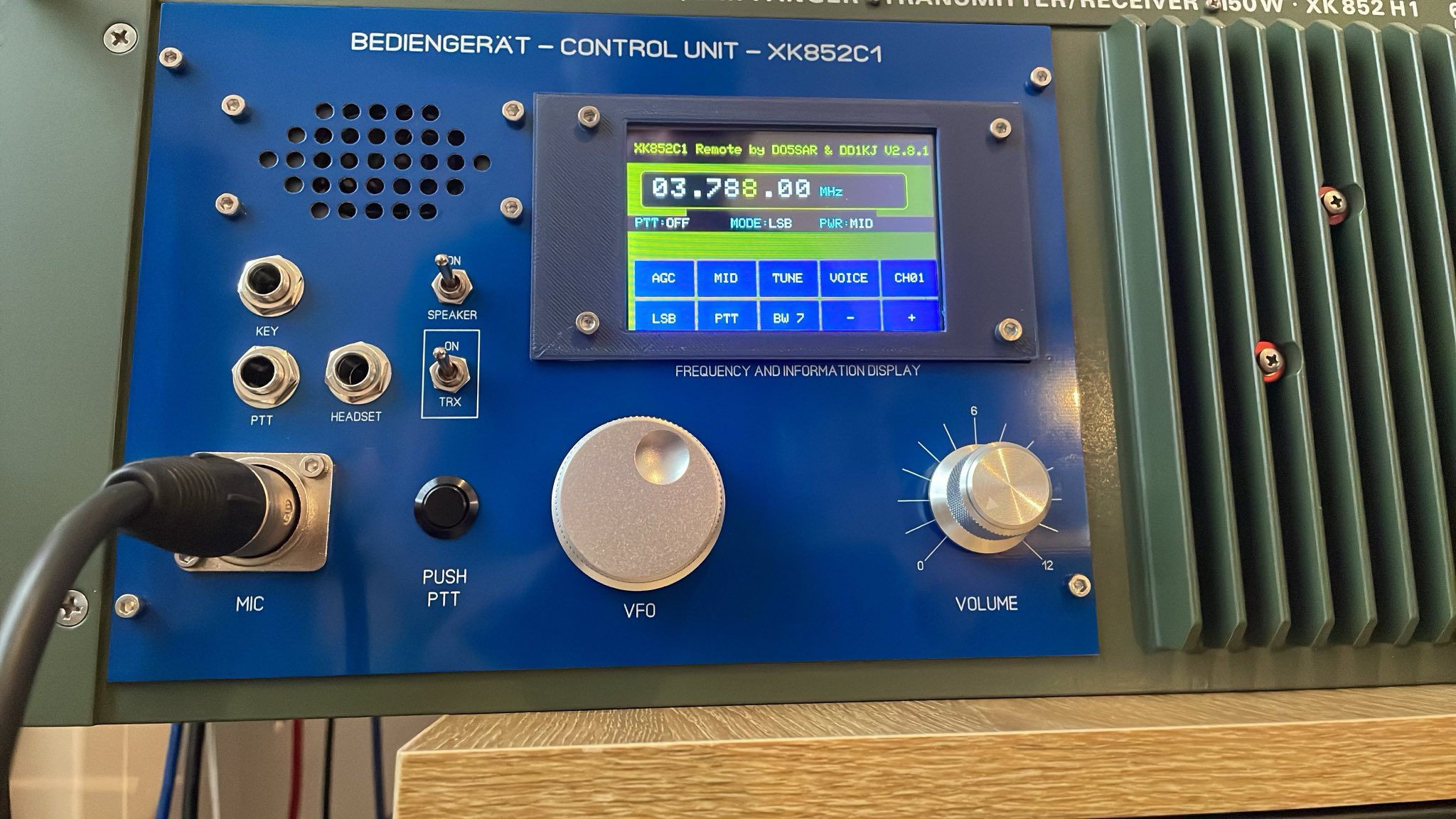

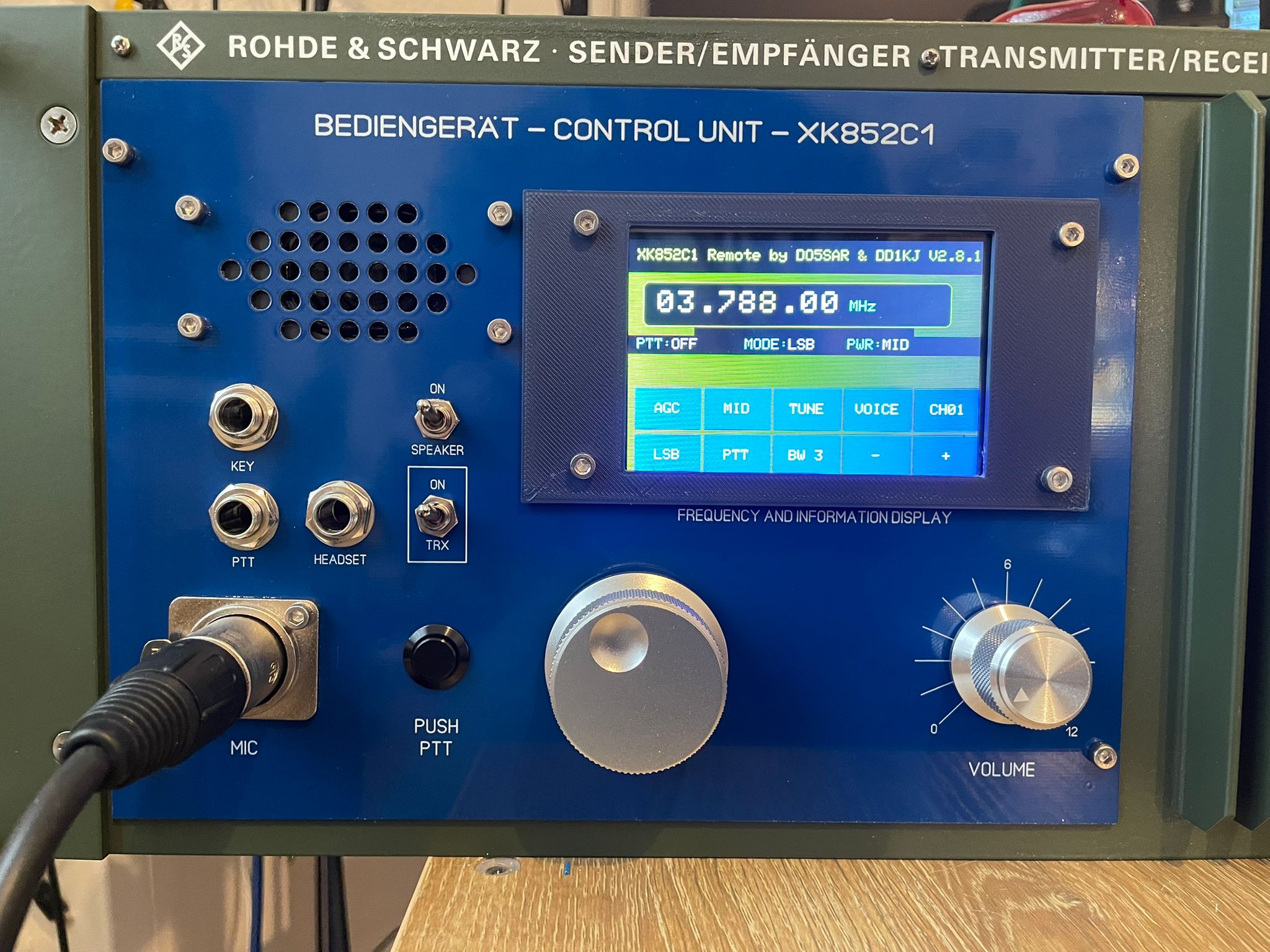

Die XK852C1 Remote Steuerung erlaubt die komfortable Bedienung des Transceivers über ein
TFT-Touchdisplay und einen Encoder. Die Software Version 2.8.2 unterstützt alle grundlegenden
Betriebsarten sowie 100 Speicherplätze.

2. Bedienelemente
Die Steuerung erfolgt über den Drehencoder und die Touchbuttons auf dem TFT.
Encoder (Drehgeber): Drehen = Frequenz ändern, Drücken = Schrittweite ändern.
AGC: FAST / SLOW (SLOW Button Blau und AGC Fast Button ROT)
PWR: Sendeleistung Low / Mid / High
TUNE: Abstimmen wird für 2 Sek aktiviert (Button Rot) und nach 2 Sek wieder Blau
VOICE: Sprachkompressor ein/aus
MODE: USB / LSB / AM / CWPTT: Senden ein/aus (PTT aktiv: Button ROT)
BW: Bandwechsel 1.6-3.5-7-10-14-18-21-24-28 MHz
CHxx: Kanalwahl / Speicherfunktionen (Speichern/Laden)

3. Speicherplätze
• Speichern: CHxx länger als 1 Sekunde drücken.
• Laden: Durch Taste + und – können die Channel ausgewählt werden

4. Kurzanleitung
1. Gerät einschalten, gewünschte Frequenz mit BW auswählen.
2. Frequenz mit Encoder einstellen.
3. Modus (USB/LSB/AM/CW) über MODE wählen.
4. PWR für Sendeleistung einstellen.
5. Mit PTT senden.
6. VOICE Sprachkompressor aktivieren.
7. Speicherplatz wählen/speichern über +/- Taste.
5. Rotary Encoder (Drehgeber)
• Drehen nach rechts: Frequenz erhöhen
• Drehen nach links: Frequenz verringern
• Kurzer Druck: Schrittweite ändern (1 Hz / 10 Hz / 100 Hz / 1 kHz / 10 kHz / 100 kHz / 1 MHz)
• Die aktuelle Schrittweite wird kurz im Display eingeblendet (z. B. „STEP 1 kHz“).

Remote-Steuerung für den R&S XK852C1 von Matthias DD1KJ & Carsten DO5SAR

Mit unserer neuen Remote-Steuerung holen Sie das Maximum aus Ihrem Rohde & Schwarz XK852C1 heraus. Diese legendären Kurzwellensender aus der Militärtechnik stehen für absolute Zuverlässigkeit, Langzeitstabilität und exzellente HF-Performance – weit über dem, was typische Amateurfunksender leisten können.

Mit unseren Steuerungslösungen verbinden Sie klassische Hochleistungstechnik mit zeitgemäßer Bedienung – ideal für den anspruchsvollen Funkbetrieb. Dank auch an Timo DL3HF für die technische Unterstützung bei unserem Projekt.

Wir bieten zwei moderne Steuerungslösungen, die den Betrieb dieser professionellen Geräte noch komfortabler machen:

Mega2560 mit 3,5″-Touchdisplay

Intuitive Bedienung: Alle wichtigen Funktionen des XK852C1 direkt per Touch abrufbar

Sofort betriebsbereit: Einfache Installation, keine Spezialsoftware nötig

Stabil und robust: Mikrocontroller-gesteuerte Kommunikation über V.24/RS-232

Warum Militärtechnik von Rohde & Schwarz?

Höchste Zuverlässigkeit: Entwickelt für kritische Kommunikationsaufgaben unter Extrembedingungen

Langlebigkeit und Servicefreundlichkeit: Ersatzteilversorgung und Dokumentation auf Profi-Niveau

HF-Qualität und Stabilität: Deutlich besseres Signal- und Störverhalten als bei typischen Amateurfunksendern

Modularer Aufbau: Perfekt für Fernsteuerung und Integration in moderne Systeme

Mit unseren Steuerungslösungen verbinden Sie klassische Hochleistungstechnik mit zeitgemäßer Bedienung – ideal für den anspruchsvollen Funkbetrieb.

 Neues Software update bessere Bedienung:
