Hallo Achim,
so wie ich es sehe braucht man keine RX/TX Umschaltung, dass Gerät hat einen Anschluss für die Antenne.
Beschreibung der Anschlüsse und LEDs auf der Vorder- und Rückseite:

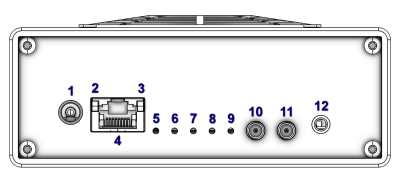

GEHÄUSE 126x110x46 QUADRATISCH-SDR-P1 VOLLSTÄNDIG FRONT L
1. 5,5/2,1-mm-Gleichstromanschluss für den Stromeingang von einer 11-15-V-Quelle. Der Pluspol befindet sich am mittleren Stift. Die Quelle muss auf min. dimensioniert sein. 2,5 A
2. LED-Anzeige der LAN-Verbindungsaktivität
3. LED-Anzeige der LAN-Verbindung
4. ETHERNET RJ45-Anschluss zum Anschluss an ein LAN-Netzwerk 10/100/1000 Mbit/s Ethernet IEEE 802.3
5. LED-Fehleranzeige für (falsche) Versorgungsspannung oder Verpolung
6. LED-Anzeige für Einschalten und Betrieb des Systems
7. LED-Anzeige zum Umschalten in den Sendezustand
8. 9. LED-Anzeigen des Spitzenwerts des ADC-Empfängers
10. 11. Ein Paar SMA-Anschlüsse zum Anschluss des Ausgangs und Eingangs eines externen Taktsignals. Die Möglichkeit der gegenseitigen Synchronisierung anderer Geräte. Nicht häufig verwendet
12. TRS-Anschluss 3,5-mm-Buchse zum Anschluss von Telegrafentaste und PTT-Schalter (Push-to-talk) für manuellen Telegrafenbetrieb. S-GND, R-PTT, T-KEY

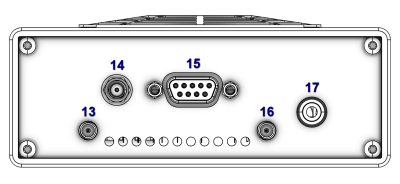

GEHÄUSE 126x110x46 SQUARE-SDR-P1 VOLLSTÄNDIG HINTEN L
13. SMA-Anschluss, TX-Treiberausgang der Endstufe des Senders. Die Ausgangsleistung beträgt rund 40 mW. Dieser Ausgang ist nur bei ausgeschalteter Endstufe aktiv und wird im Dienstprogramm (SDR Console – TX Options) eingestellt. Nicht häufig verwendet
14. SMA-Anschluss, RX-Direktempfängereingang. Möglichkeit zum Anschluss eines Adapters für Pure Signal . Zusammen mit dem TX-Ausgang kann der SQUARE SDR als HF-Frontend für Vollduplex-Betrieb verwendet werden. Nicht häufig verwendet
15. Anschluss DB-9, ACC zum Anschluss externer Geräte. Die Möglichkeit, eine externe Leistungsstufe mit dem Antennentuner Hardrock-50 anzuschließen und zu steuern . Der Anschluss der einzelnen Buchsen ist im Bild dargestellt mit Beschreibung der Anschlüsse auf der Leiterplatte
16. SMA, ANT-Anschluss zum Anschluss einer Antenne oder einer externen Endstufe mit einer Impedanz von 50 Ohm. Die Ausgangsleistung des integrierten Senders beträgt 5W
17. RCA-Anschluss, EXTTR (externer Sender) oder externer PTT. Ansteuerung von externem Antennenrelais, allgemeiner Endstufe, Antennenverstärker usw. Der Ausgang erfolgt an der mittleren Buchse des RCA (CINCH)-Steckers gegen GND-Abschirmung. Es ist intern als positiver offener Kollektor mit einer maximalen Spannung von 30 V und einer Strombegrenzung von 100 mA geschaltet.
