Thermische Tests an der DEMO PA für die Afu Tagung
#1
... scheint sich ja niemand zu trauen für dieses schöne neue Forum einen Beitrag zu schreiben - also lege ich mal vor... hi

Wie im alten Forum angekündigt werden wir das neue PA Modul zur Afu Tagung in München mitbringen.

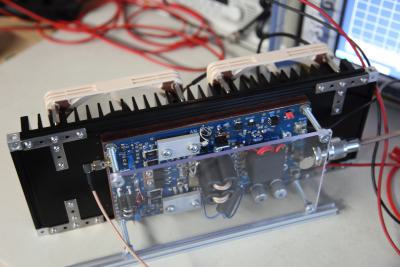

Ein untätiges Modul anzuschauen ist aber langweilig, deshalb hab ich mir einen praktischen Aufbau ausgedacht der es erlaubt das Modul auch mit größerer Ausgangsleistung zu demonstrieren.



Der Kühlkörper ist von Fischer Elektronik - 300mmx100mmx40mm.
An diesem habe ich heute einen Dauertest vorgenommen (3h lang CW "the quick brown fox jumps over the lazy dog" und 5s Pause).

Ergebnis:
- Kühlkörper ca. 45°C
- Transistor Gehäuse ca. 50°C bis 52°C
- PA Trafo 55°C
- Ausgangsleistung ca. 280W
- meine 1KW Dummy Load von Spinner erreichte 40°C (war schön warm im Lab...)

Der Aufbau scheint also gut Tauglich für Dauertest Demo's.... (die beiden Lüfter liefen kontinuierlich mit 12V)

Geplante Ergänzungen / Verbesserungen
- die Transistoren kriegen kleine Metallplättchen untergelegt die bei 58°C schmelzen (gibts für Grafik Karten Kühlkörper)
- der Kupfer Heatspreader kriegt noch eine Wärmeleitpaste......

Damit sollte sich dann das Temperaturgefälle zwischen Transistor und Kühlkörper weiter minimieren lassen.... (<5°C wäre ein gutes Ziel)

Das als kleine Demo für den notwendigen Kühlaufwand für eine Standard PA mit LDMOS Transistoren.

73,Edwin - DC9OE

PS. wir hoffen viele OM's an unserem Stand auf der Amateurfunk Tagung in München begrüßen zu dürfen....
Zitieren
#2
Hallo OM's,

wir möchten uns ganz herzlich bei allen Besuchern unseres Standes auf der Amateurfunktagung am letzten Wochenende bedanken!

Am Samstag war die Hölle los, es war fast wie auf der Ham Radio - Sonntag war etwas ruhiger aber immer noch viele gute Gespräche und Diskussionen.

Unsere PA hat auch durchgehalten - 2 Tage in der Morse Dauerschleife bei 280W Out - der angeschlossene 400W Spinner Dummy hat 95°C erreicht....

Das hat uns dann zu einem Spaß Bild veranlasst:


73,Edwin - DC9OE
