Panoramic Adapter Tap Board (PAT Board) für den Yaesu FTDX10

Quelle: Tech Minds

Wir schauen uns an, wie man eine PAT70 High Z Pufferkarte von SDR KITS in einen FTDX10 einbaut,
um einen zweiten RX-Ausgang für die Verwendung mit einem Panadapter zu erhalten.

http://www.iz2zqg.radio/en/panadapter…
https://www.sdr-kits.net/PAT-Board-70MHz

Panoramic Adapter Tap (PAT70M) Board – Assembled – for 70 MHz IF Transceivers FT857, FT897, FT1000, IC703, IC706, IC756, IC7410

70 MHz-Panorama-Adapterplatine (bestückt)

Geeignet für: FT857, FT897, FT920 (1. ZF), FT950, FT991, FT1000, FT1000MP, IC703, IC706, IC745, IC746PRO, IC756, 756 Pro II und III, IC7410, IC821 (1. ZF), IC9100, ICR70/75 TS450, TS480 und Alinco DX SR8T

Entwickelt von hupRF.

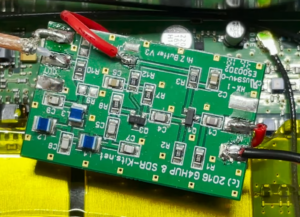

Das Panoramic Adapter Tap Board (PAT Board) ist eine bestückte Leiterplatte, die das ZF-Signal eines Funkempfängers oder Transceivers mit dem Antenneneingang des SDRplay RSP1A, RSP2 oder RSP2pro Software Defined Radio (SDR) Empfängers oder eines anderen SDR-Empfängers verbindet, der die betreffende ZF-Frequenz abdeckt.

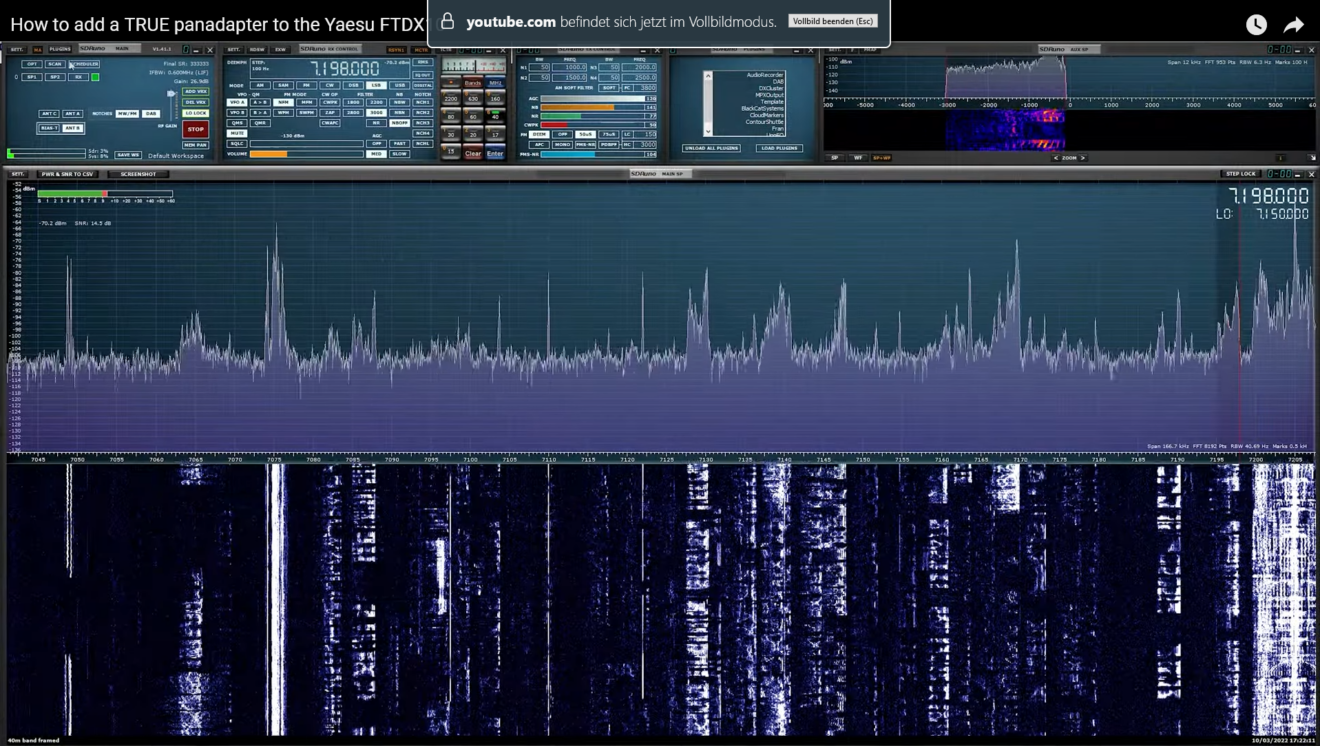

Die PAT-Karte ermöglicht die Anzeige der empfangenen Signale auf dem Computerbildschirm, der an den SDRplay-Empfänger angeschlossen ist.
Sie können den SDRplay RSP auch als Zweitempfänger zusätzlich zu der auf der Hauptskala des Radios angezeigten Frequenz verwenden.
Je nach Funkgerätetyp stehen zwei Installationskits zur Auswahl

Weitere Informationen zur PAT-Platine, den unterstützten Funkgeräten und den passenden Einbausätzen finden Sie in folgendem Dokument: Welches PAT für Ihr Gerät?

Weitere Informationen auf unserer PAT-Board-Webseite
Bitte beachten Sie:

Bevor Sie eine PAT-Platine bestellen, lesen Sie die Installationsanweisungen für Ihr spezielles Funkgerät auf der hupRF-Website.
Vergewissern Sie sich, dass Sie sich mit der Installation wohlfühlen, da sonst die Garantie für Ihr Funkgerät erlischt.
Beachten Sie, dass, wenn Sie den 1. ZF-Filter nach dem 1. ZF-Überdachungsfilter abgreifen, die Bandbreite des Panorama-Adapters auf die Bandbreite des 1. Wenn Sie den 1. ZF-Filter vor dem 1. ZF-Dachfilter abgreifen, können Sie wesentlich breitere Anzeigen von 200 KHz oder möglicherweise mehr erhalten.
Die Verwendung der Funktion des 2. Empfängers erfordert das Abgreifen des ZF-Signals vor dem 1. ZF-Dachfilter in Verbindung mit der HDSDR-Anwendungssoftware und erfordert spezielle Einstellungen im HDSDR-Optionsmenü, wie im YouTube-Video von K4AX gezeigt. Möglicherweise ist auch ein PC-zu-CAT-Schnittstellenadapter erforderlich, um das Hauptradio über den verwendeten Computer zu steuern.

Haftungsausschluss: Um diese Karte zu installieren, müssen Sie Ihr Funkgerät öffnen und Verbindungen zum Signalweg und zur Stromversorgung herstellen. Außerdem müssen Sie entweder einen Stecker einbauen oder ein Kabel durch die Rückwand führen. SDR-Kits und hupRF übernehmen keine Haftung für Schäden, die durch den Einbau oder den Betrieb dieses Produkts in Ihrem Gerät entstehen.
