Der FX-4C ein SDR-Transceiver von Yu BG2FX

Über den Entwickler Yu BG2FXhttps://img1.wsimg.com/isteam/ip/15752049-75c0-4c53-9b88-c4e3901e4f90/BG2FX.jpg/:/cr=t:0%25,l:0%25,w:100%25,h:100%25/rs=w:1920,m

Mein Name ist Yu, bekannt als BG2FX in den Amateurfunkbändern. Ich bin ein Sammler von alten Testgeräten und vor allem ein Entwickler von Amateurfunkgeräten.

Frühere Projekte

Früher habe ich das FX-2, FX-4a und FX-9A entwickelt und verkauft. Das FX-2 und das FX-4a wurden von LNR Precision vertrieben und waren bei den Aktivisten von Summits on the Air und anderen Funkamateuren sehr beliebt.

Neue Funkgeräte

Mein aktuelles Projekt ist der FX-4C, ein Transceiver für 80 m bis 10 m, der in die Handfläche passt. Es eignet sich gut für den Digitalbetrieb mit einer internen Soundkarte für den Anschluss an einen Computer mit einem einzigen USB-Kabel und einer 20-kHz-Wasserfallanzeige. Ich bin ständig dabei, meine Funkgeräte weiterzuentwickeln und zu verbessern. Schauen Sie also gelegentlich vorbei, um zu sehen, an welchen neuen Projekten ich gerade arbeite.

Über den Transceiver

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden



YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

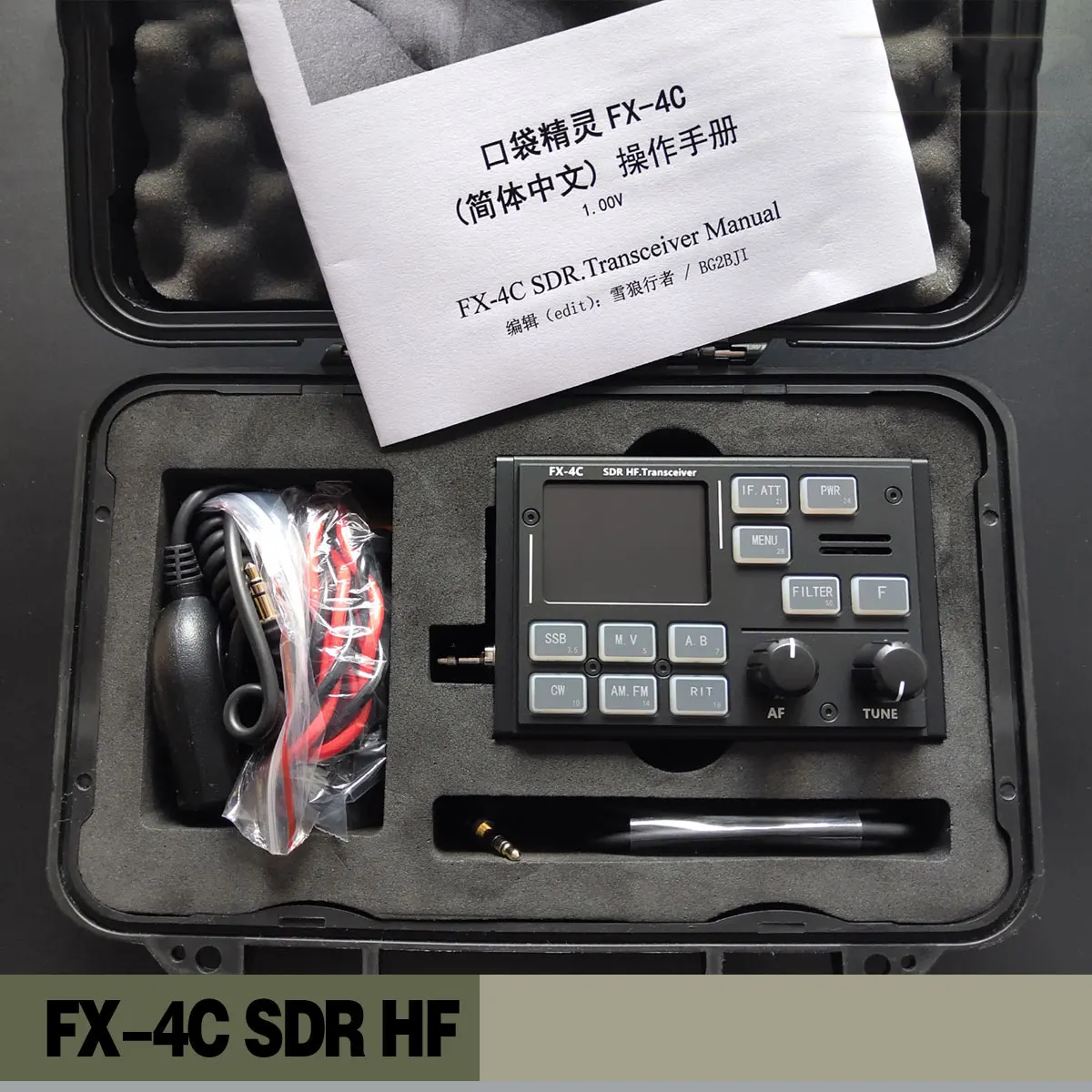

FX-4C Transceiver

Der FX-4C ist ein neuer SDR-Transceiver, der von BG2FX entwickelt wurde. Er deckt alle wichtigen HF-Bänder ab und verfügt über Breitband-Empfangsmöglichkeiten. Seine geringe Größe (1 Pfund) und der eingebaute Lautsprecher und das Mikrofon ermöglichen einen ultraportablen Betrieb. Eine einfache integrierte USB-Soundkartenschnittstelle ermöglicht den einfachen Betrieb in digitalen Betriebsarten.

Specifications

  • Transmission frequency range: 3.5 – 29 MHz frequency range of amateur radio
  • Receiving frequency range: 465 kHz – 50 MHz
  • Operating Modes: USB, LSB, CW, AM, FM
  • Frequency Steps: 10 Hz, 100 Hz, 1 kHz, 5 kHz, 10 kHz, 100 kHz, 1 MHz
  • Antenna impedance: 50 Ohm
  • Operating temperature range: -20 – +40℃
  • Voltage range: DC 9 V – 18 V (please keep the maximum voltage below +16 V for long-term operation: About 14 V is recommended)
  • Power Consumption:
  • Transmit: (maximum power) ~ 2 A;
  • Receive: ~ 220 mA.
  • Overall size: length 107 mm, width 65 mm,  height 43 mm
  • Weight: (radio only) 0.46 kg
  • Filter Bandwidth:
  • SSB: 1.5 kHz, 1.8 kHz, 2.1 kHz, 2.4 kHz, 2.7 kHz, 3 kHz
  • CW: 50 Hz, 100 Hz, 200 Hz, 300 Hz, 500 Hz, 800Hz
  • FM: 5 kHz, 10 kHz
  • AM: 6 kHz, 9 kHz
  • Power range: 0.1-10 W continuously adjustable
  • Spurious emission suppression: -43 dB
  • Carrier suppression: -50 dB
  • Microphone impedance: 2.2 k Ohm
  • Audio output power: 1 W
  • Receiving sensitivity: -120 dBm

Functional Characteristics

  • 2.0″TFT display screen
  • Spectrum display and 20 kHz waterfall plot
  • Dual VFO operation (VFO A and B) with split mode operation
  • Internal USB sound card with serial communication via USB
  • Adjustable DSP digital noise reduction
  • Ultra wide input voltage: 9 V – 18 V
  • Quick switching among various frequency bands and convenient operation

User Manual

Additional information about FX-4C operation can be found in the English user manual
