Neuer Transceiver von ApacheLabs – ANAN-G2-1K 1000W HF & 6M SDR Transceiver
Auszug aus einem Beitrag aus dem Forum von , den ganzen Beitrag findet Ihr hier:
Hallo,
Wir haben in den letzten Wochen mit dem technischen Support von Intel zusammengearbeitet und es scheint, dass die letzte Charge von Cyclone V-Geräten, die wir erhalten haben, ein Hardware-Problem hat, das nicht behoben werden kann, weshalb sie die Geräte zurückgerufen haben.
In der Zwischenzeit haben wir, wie Sie vielleicht wissen, die ANAN-G2-basierten Funkgeräte der nächsten Generation eingeführt, die mehrere Vorteile bieten, wie z.B. eine bessere Protokoll 2-Integration, eine leistungsfähigere Hardware, eine bessere PureSignal-Performance, die Möglichkeit des Remote-Betriebs (zukünftiges Feature-Set) und vieles mehr.
Von noch größerem Interesse für Sie könnte der kürzlich eingeführte ANAN-G2-1K 1000W HF & 6M SDR Transceiver sein:
https://apache-labs.com/al-products/104 ... oking.html
Dieses Gerät ist äußerlich identisch mit dem ANAN-8000DLE MKII, abgesehen von ein paar IO-Unterschieden auf der Rückseite (Saturn SDR Card), aber die Unterschiede sind ziemlich bemerkenswert:
1000W Ausgangsleistung
Verwendung von Saturn SDR (Plattform der nächsten Generation)
Verwendung von zwei ART1K6PH LDMOS-Bausteinen
Wir haben keine Lieferengpässe für die Saturn-Karte und wir haben einen festen Liefertermin für das ANAN-G2-1K für Juni 2023.
Mit freundlichen Grüßen,
Abhi Prakash
Geschäftsführender Direktor

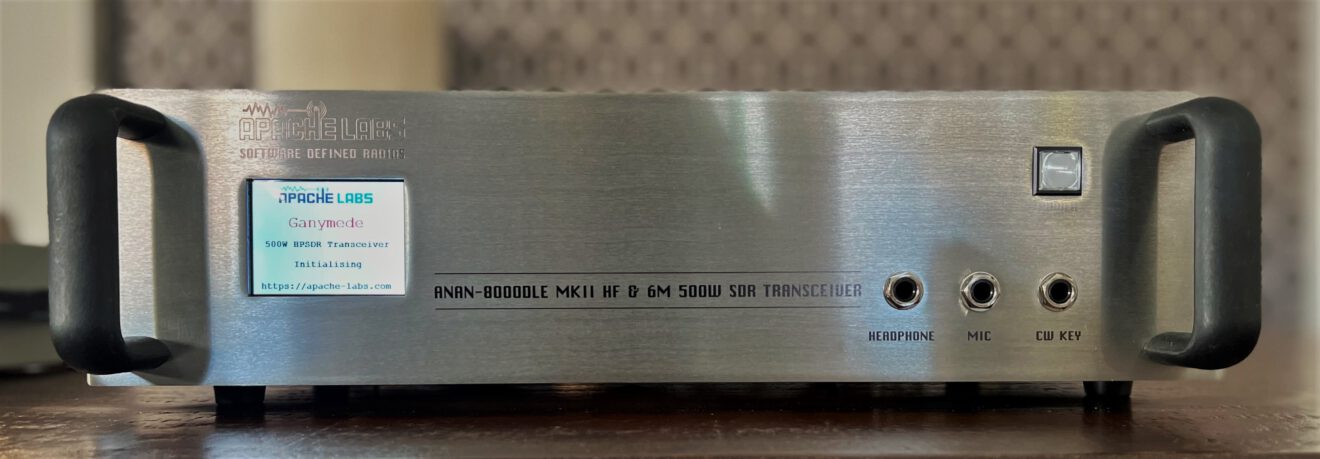

Bilder sind noch von der 500W Version!

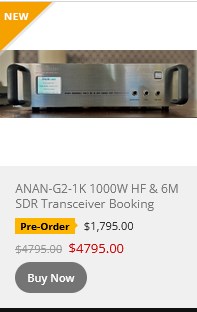

Dies ist eine Vorbestellung, das Produkt wird ab Juni 2023 ausgeliefert.
1000W PEP-Ausgang mit zwei dualen LDMOS-Bausteinen.

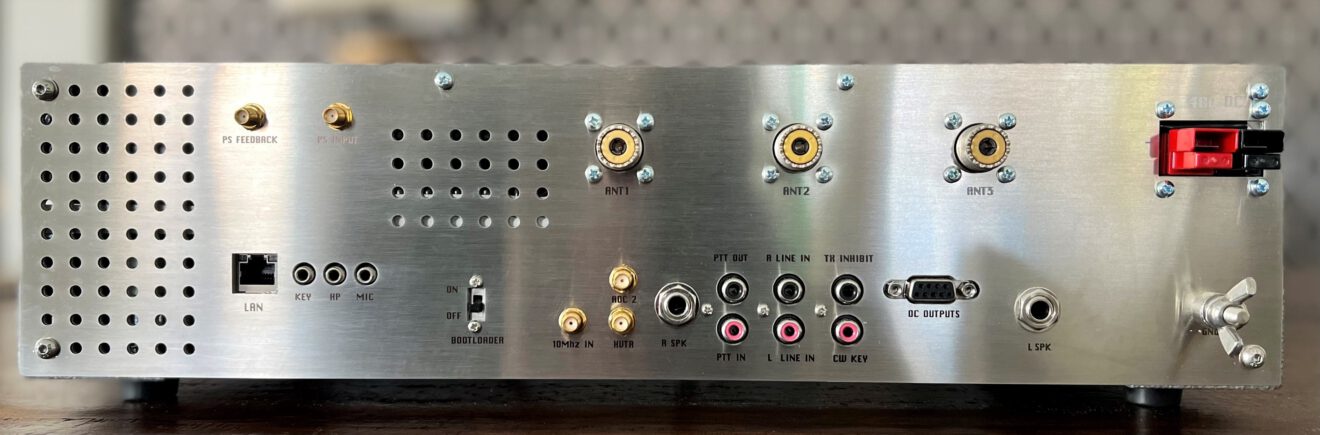

Bitte beachten Sie, dass der Formfaktor und das Gehäuse identisch mit dem 8000DLE MKII sind. Das Produktbild wird in Kürze aktualisiert. Die Saturn Card IOs unterscheiden sich geringfügig und umfassen auch 2 x HDMI- und 2 x USB-Anschlüsse, das Bild der Rückwand wird ebenfalls in Kürze aktualisiert.
Der G2 (Gen2 SDR) bietet die gleiche hervorragende Empfangs- und Sendeleistung wie die früheren ANAN-Funkgeräte, jedoch einen großen Sprung nach vorne in Bezug auf die Verarbeitungsmöglichkeiten und die Flexibilität in Anwendungsszenarien.
Großes FPGA mit einer Verarbeitungsleistung von 930 GMAC/s
Integriertes Linux-Betriebssystem mit Desktop, das auf einer Quad-Core-Arm-Plattform läuft
Geeignet für den Stand-Alone-Betrieb ohne PC
Verwendung mit einem PC, auf dem Thetis läuft
Hardware mit Fernbedienungsmöglichkeit (bitte beachten Sie, dass dies eine zukünftige Funktion ist, die derzeit nicht verfügbar ist)
Umfangreiche E/As – 2 x HDMI 4K, Gigabit Ethernet, 2 x USB
Hier erfahren Sie mehr über die Gen2-Plattform
ANAN-7000/8000DLE MKII | ANAN-G2 | |
FPGA DSP Peak Processing capacity | 240 GMAC/s | 930 GMAC/s |
Number of DDCs | 8 | 10 |
Stand-Alone Capability | No | Yes |
Thin Client/Remote Capability | No | Hardware Capable (Future Feature Set) |
Protocol 2 Support | Beta | Fully Supported |
Built-in CPU | No | Yes |
Balanced Audio Input | No | Yes |
General Specifications:
- Architecture: Direct Sampling DDC/DUC Transceiver
- Microprecessor controlled protection for SWR, Temperature, Voltage/Current (Over or Under)
- Interface: Ethernet
- Phase Noise (Clock): -149dB @ 10Khz
- TCXO Stability (Typical): /- .1 PPM
- Modes: CW, SSB, NFM, AM, Digital
- Antenna Ports: Three SO-239 50 ohms Software Configurable Ports, One BNC for RX2
- Frequency Resolution: 1 Hz
Electrical Specifications:
- 48v DC @ 40A, 1A Receive/40A Transmit
Mechanical Specifications:
- 12Kg (approx. Weight)
- Dimensions: 430MM (L) x 120MM (H) x 330MM (D) (Not including extrusions)
Receiver Specifications:
- Receiver Architecture: Direct Down Conversion
- Dual 16 bit Phase Synchronous ADCs
- Independent filter banks for each ADC
- 10/6M LNAs
- Frequency Coverage: 9Khz to 60Mhz
- Attenuator: 1-30dB step attenuator
- Reciprocal Mixing Dynamic Range (RMDR): 116dB @ 2Khz
- Receiver Phase noise: -149dB @ 10Khz
- Image rejection: 100dB
- Hardware support for 7 independent receivers assignable to either ADC
Transmitter Specifications:
- Transmitter Architecture: Direct Up Conversion
- DAC Resolution: 16 bit
- RF Output Power (Maximum): 1000W PEP: SSB/CW. 500W: FM, RTTY, Digital. 275W: AM
- IMD: IMD3 typically -72dB @ 1000W PEP output on 20M
- Harmonics: Typically better than -50dBc on HF and -60dBc on 6M
- Carrier and Opposite Sideband Suppression: Better than -80dBc
- Transverter IF Output: 0db to 15dB
IOs:
- RCA Line In, Digital In, PTT in, PTT Out
- DB9 Seven Software configurable Open Collector Outputs
- SMA XVTR TX Out, 10Mhz Reference Input
- 6.25mm Barrel Mic, CW Key, Headphones and Speaker Outputs
- SMA PureSignal (Predistortion) Loop Input and Output
- RJ45 Ethernet LAN Connector
- 2 x HDMI
- 2 x USB
Man könnte meinen, mein Beitrag [1] für ein 1kW Gerät vom letzten Jahr wurde erhört. 😉
Und schau Ralf, DL5RW, der Preis ist doch OK.
Vor allem endlich auch „Thin Client“.
[1]
https://saure.org/cq-nrw/2022/08/17/einfuehrung-in-des-neuen-anan-8000dle-mkii-500w-hf-6m-sdr-transceiver/#comment-507
