Das Produkt wird ab Dezember 2022 ausgeliefert.
ANAN-8000DLE MKII HF & 6M 500W SDR Transceiver
Die Produktion des ANAN-8000DLE MKII erfolgt in drei Lieferlosen:
Lieferlos Menge Verkaufte Menge Verfügbare Menge
Dezember 2022 11 39
Februar 2023 0 50
April 2023 0 50

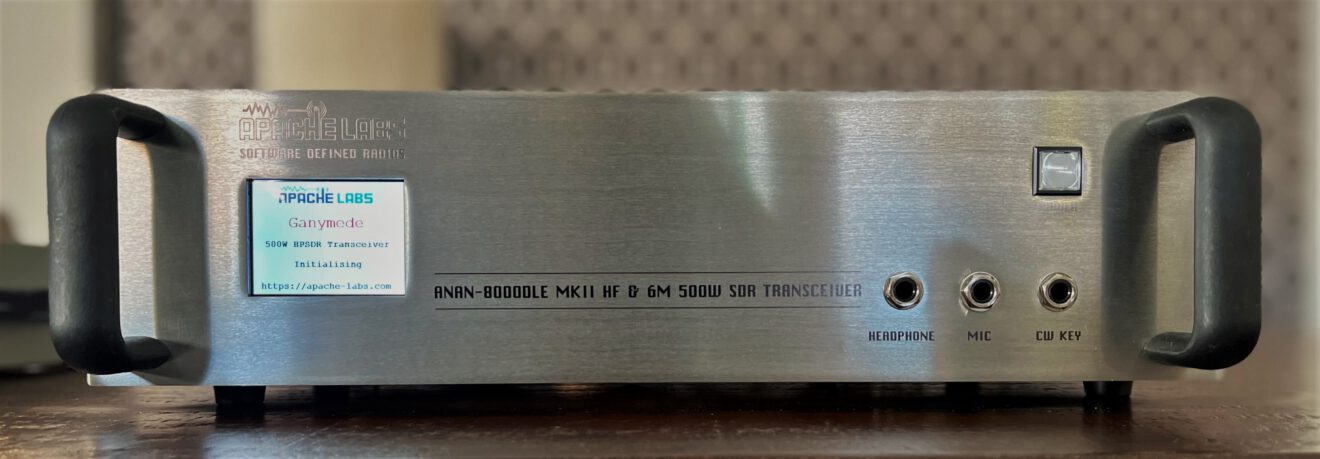

ANAN-8000DLE MKII 500W HF & 6M SDR Transceiver
Das Funkgerät wurde von Grund auf neu entwickelt, um den verschiedenen Anforderungen der neuen Spitzentechnologien gerecht zu werden.
Die erfolgreichen Designs der vorherigen Generation wurden in der neuen Implementierung verbessert.
Der ANAN-8000DLE MKII verwendet eine völlig neu gestaltete Sendekette unter Berücksichtigung von PureSignal (Predistortion). Das Ergebnis ist eine erstaunliche IMD-Leistung, die typische IMD-Verzerrung bei der Übertragung ist etwa 1000-mal niedriger als die eines typischen modernen Transceivers, der heute erhältlich ist. Die Finalisten verwenden den BLF188XR.
Hier ist ein Video der IMD bei 500W ohne und mit aktiviertem PureSignal.
Der ANAN-8000DLE MKII enthält zwei phasensynchrone Frontends, um Diversity-Empfang zu ermöglichen.
Power Amplifier Protection Code Courtesy Laurence Barker, G8NJJ
Github: https://github.com/laurencebarker, G8NJJ (Link to Code)
Orion MKIII Firmware Courtesy Rick Koch, N1GP (Link to Code)
General Specifications:
- Architecture: Direct Sampling DDC/DUC Transceiver
- Microprecessor controlled protection for SWR, Temperature, Voltage/Current (Over or Under)
- Interface: Ethernet
- Phase Noise (Clock): -149dB @ 10Khz
- TCXO Stability (Typical): /- .1 PPM
- Modes: CW, SSB, NFM, AM, Digital
- Antenna Ports: Three SO-239 50 ohms Software Configurable Ports, One BNC for RX2
- Frequency Resolution: 1 Hz
Electrical Specifications:
- 48v DC @ 20A, 1A Receive/20A Transmit
Mechanical Specifications:
- 12Kg (approx. Weight)
- Dimensions: 430MM (L) x 120MM (H) x 330MM (D) (Not including extrusions)
Receiver Specifications:
- Receiver Architecture: Direct Down Conversion
- Dual 16 bit Phase Synchronous ADCs
- Independent filter banks for each ADC
- 10/6M LNAs
- Frequency Coverage: 9Khz to 60Mhz
- Attenuator: 1-30dB step attenuator
- Reciprocal Mixing Dynamic Range (RMDR): 116dB @ 2Khz
- Receiver Phase noise: -149dB @ 10Khz
- Image rejection: 100dB
- Hardware support for 7 independent receivers assignable to either ADC
Transmitter Specifications:
- Transmitter Architecture: Direct Up Conversion
- DAC Resolution: 16 bit
- RF Output Power: 500W PEP SSB, FM, RTTY, Digital; 1-200W AM
- IMD: IMD3 typically -72dB @ 500W PEP output on 20M
- Harmonics: Typically better than -50dBc on HF and -60dBc on 6M
- Carrier and Opposite Sideband Suppression: Better than -80dBc
- Transverter IF Output: 0db to 15dB

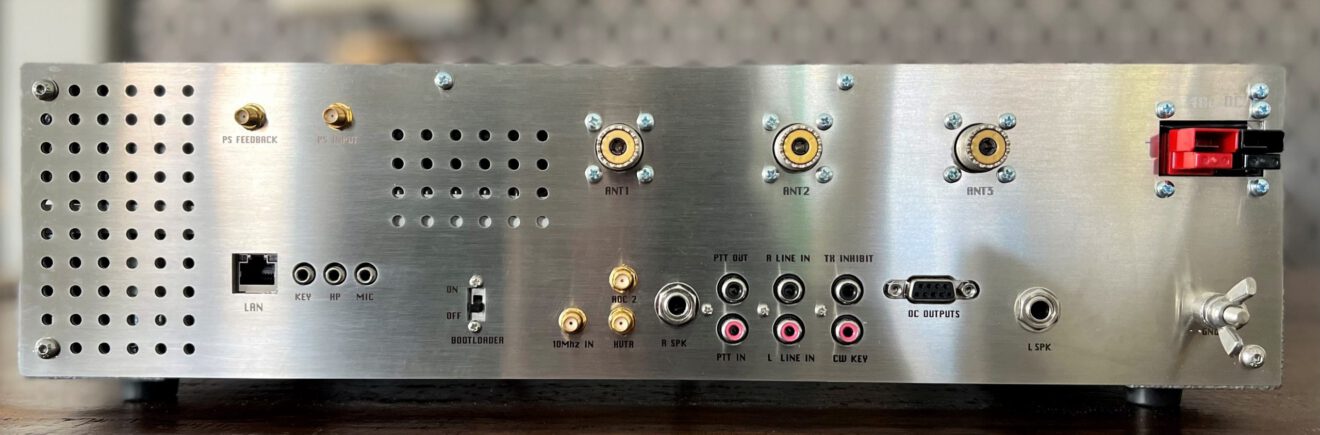

IOs:
- RCA Line In, Digital In, PTT in, PTT Out
- DB9 Seven Software configurable Open Collector Outputs
- SMA XVTR TX Out, 10Mhz Reference Input
- 6.25mm Barrel Mic, CW Key, Headphones and Speaker Outputs
- SMA PureSignal (Predistortion) Loop Input and Output
- RJ45 Ethernet LAN Connector
Zitat von RON:
“ warum nicht gleich ein TRX mit 1000Watt? So ist es nichts halbes und nichts ganzes“ zitat ende!
Sorry Ron, aber das ist völliger Quatsch. 1. brauch noch lange nicht jeder 500Watt und schon gar nicht 1000Watt weil viele auch Antennenprobleme haben/Nachbarschaft etc.
2. Bedarf es schon großer Anstrengung eine Transistorendstufe mit 1KW und darüber zu produzieren mit annehmbaren Ausmaßen.
Da dann noch einen TRX mit einzubauen ist dann doppelt so schwierig. Und dann, was soll das 1KW Teil denn kosten? Ich nehme mal an, das so schnell keiner bereit wäre, dafür 9 -10.000€ für zu bezahlen nach heutigem Stand, ich jedenfalls nicht.
Habe bis auf meinen IC-705 noch kein SDR TRX und bin noch unschlüssig, ob ich mir einen ANAN, Flexradio oder Expert Electronics zulegen möchte. Beim letzteren hätte ich fast zugegriffen.
Bei Flexradio ist scheinbar alles vergoldet und macht sich in den Preisen (Zubehör) bemerkbar.
ANAN benutzt eine häßliche Oberfläche in der Software, die sehr altbacken wie aus dem Ende des vergangenen Jahrhunderts aussieht.
Expert Electronics hat zwar eine moderne Software, aber die Entwicklung geht zögerlich voran und die Geräte haben nur einen ADC und somit kein Diversity, weshalb ich vom Kauf absah.
Den ANAN-8000DLE MKII finde ich recht interessant, habe aber bezüglich der vom René erwähnten Orion-Platinen als Anfänger keine Erfahrung. Ich frage mich aber, warum man nicht gleich ein Modell entwickelt hat, welches 1 kW statt 500 Watt hat, damit man wenigstens komplett auf eine PA verzichten und die maximal zugelassene Leistung erreicht. So ist es nichts Halbes und nichts Ganzes.
Nette Spielerei, mehr nicht, m.M.n sehr sinnfreies Gerät.
Als TRX Board wird das normale Orion MK2 in Version V5.2, lt. Apache.
Was aber aufgrund vom Bauteilmangel nicht Lieferbar zu normalen Preisen ist, deswegen wurde eine MK3 Version entworfen.
Die IMD Performance ist nur mit PD zu erreichen, ohne PD wird die bei <30db liegen, da dass Orion MKII eine schlechte IMD Leistung hat .
Leider bekommt Apache noch nicht mal die Auslieferung seiner 7000er auf die Reihe, geschweige Andromeda, jetzt noch einen 8000er MKII…
