DigiRig Mobile – Kombiniert Audiocodec mit seriellem CAT und PTT

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden



Integrierte Schnittstelle

Als Unterscheidungsmerkmal benötigt Digirig nur eine einzige USB-Verbindung zum Computer, wobei alle digitalen Vorzüge in einem einzigen kleinen Gehäuse untergebracht sind. Das Innenleben umfasst einen USB-Hub, einen Audiocodec, eine voll ausgestattete serielle CAT-Schnittstelle (Computer Aided Transceiver) und möglicherweise weitere Module wie einen GPS-Empfänger für die Zeitsynchronisation.
Offene Quelle

Beschreibung

Digirig Mobile ist eine digitale Schnittstelle für den Amateurfunk.
Diese Auflistung bezieht sich auf die Revision 1.9 mit TRRS-Anschlüssen. Abwärtskompatibel zu Revision 1.6

  • Kombiniert Audiocodec, serielle CAT-Schnittstelle und PTT-Schalter
  • Unterstützt eine voll ausgestattete CAT-Schnittstelle: PTT, Bänder, Abstimmung usw. (nicht nur VOX-basierte PTT)
  • Nutzt eine einzige USB-Verbindung zum Computer und minimiert so den Kabelsalat
  • Der serielle CAT-Anschluss kann für Logikpegel, RS-232, CI-V oder TX-500 konfiguriert werden (weitere Informationen)
  • Funktioniert mit allen gängigen Betriebssystemen: Windows, MacOS und Linux
  • Unabhängig vom CAT-Port ständig verfügbarer PTT-Schalter mit offenem Kollektor, der durch das RTS-Signal des COM-Ports gesteuert wird, um HTs und mobile Funkgeräte anzuschließen
  • Axillare Verbindungspunkte zum CM108 Codec – für einfache Allstar Homebrew Node Builds
  • Nutzt die weithin unterstützte serielle Schnittstelle CP2102 (aktueller Treiber) und den Audiocodec CM108 (generisches Audiogerät – kein Treiber erforderlich)
  • Kleines, robustes Aluminiumgehäuse, ideal für den mobilen Einsatz Schnittstellen zum Transceiver über weit verbreitete 3,5-mm-Klinkenbuchsen (TRRS)
  • Für einfache Eigenentwicklungen von Kabeln
  • Wachsende Sammlung an vorgefertigten Kabeln, einschließlich beliebter Transceiver von Icom, Yaesu, Elecraft, Baofeng und Xiegu
  • Isolierung kann leicht mit einem preiswerten USB-Isolator-Dongle hinzugefügt werden



Hinweise zur Schnittstellenkonfiguration:

Audio + PTT sind immer unabhängig vom seriellen CAT verfügbar und funktionieren für die minimal erforderliche Konfiguration der digitalen Modi mit jedem Funkgerät
Die CAT-Konfiguration wird mit Lötbrücken vorgenommen und kann im Betrieb nicht geändert werden.
Prüfen Sie die Liste der Transceiverkabel für Ihr Funkgerät. Die Beschreibung enthält die CAT-Konfigurationsanforderungen.
Erfahren Sie hier mehr über CAT-Konfigurationen

In dieser Auflistung sind keine Kabel enthalten. Das USB-Kabel ist ein Standard-USB-Typ-C-Kabel, das sowohl Strom/Ladung als auch Daten unterstützen muss.

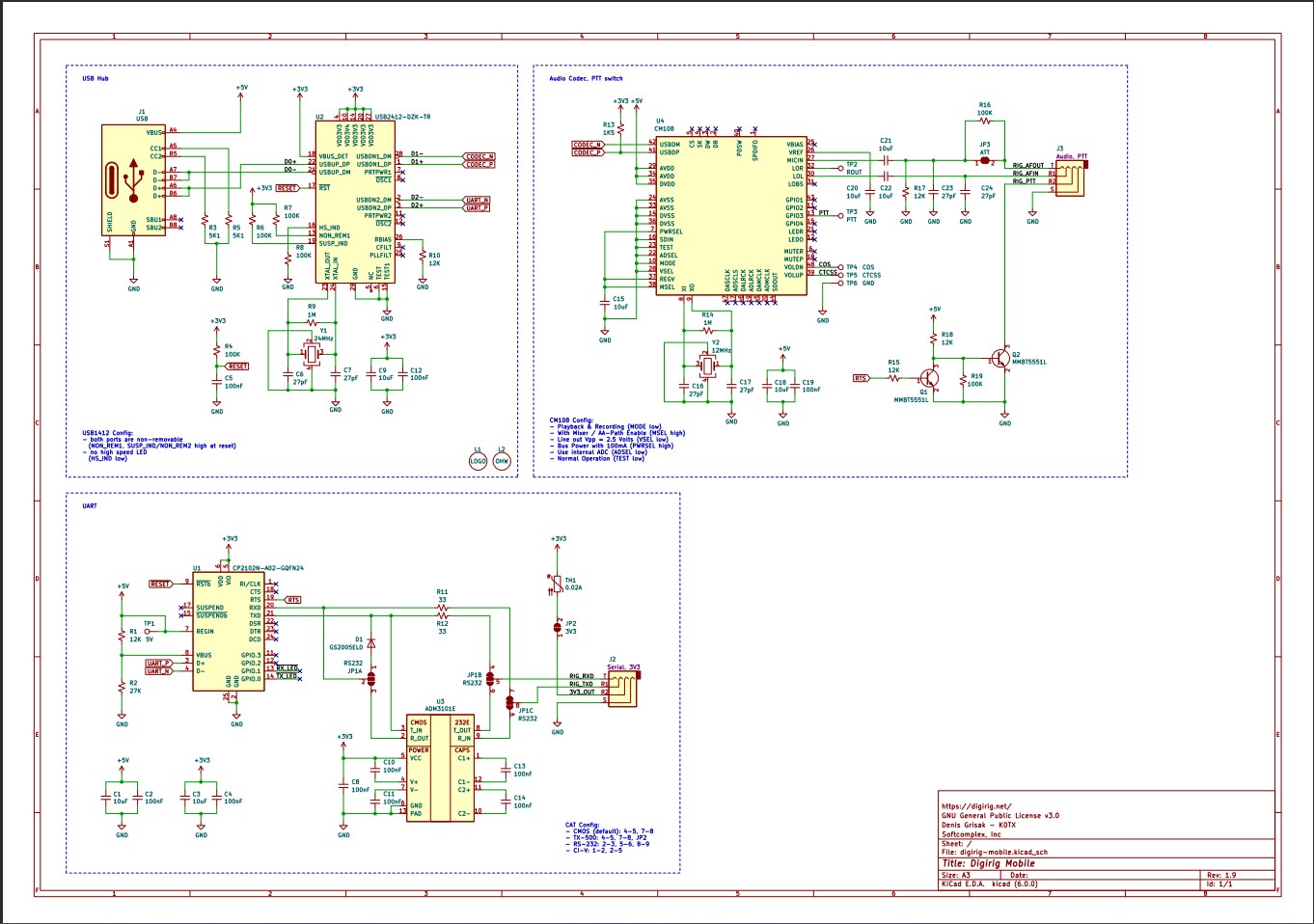

Bitte lesen Sie den Blogbeitrag für Konfigurationsinformationen und den Schaltplan mit der Pinout-Referenz, wenn Sie selbstgebaute Kabel erstellen.

Passende Anschluss-Kabel für die verschiedene Transceiver gibt es im Shop – digirig.
