Update – Bilder von der Endstufe von DF3DZ – HF/6m 500W/1KW AMPLIFIER, ENDSTUFEN AUS GRIECHENLAND mit MRF300 NXP
DX WORLD ELECTRONICS, ENDSTUFEN AUS GRIECHENLAND
VERSAND
ALLE ARTIKEL WERDEN MIT TNT / FEDEX AUS GRIECHENLAND VERSCHICKT
VERSAND IST FÜR MEHRERE BESTELLUNGEN KOMBINIERT
Zollgebühren und Importkosten liegen in der Verantwortung des Käufers und sind nicht in den Versandkosten oder im Preis des Artikels enthalten.
EU-Kunden zahlen keine Zollgebühren, da wir alle unsere Produkte aus Griechenland versenden.
BEZAHLUNGSMETHODE
-PAYPAL-
-KREDIT-/DEBITKARTE-
-ÜBERWEISUNG-
Die Verstärker sind als “nicht auf Lager“ gekennzeichnet, da es eine Warteliste gibt.
Bitte kontaktieren Sie uns für Vorlaufzeit und Bestellung
Phone
(+30) 2310 698853
09:00-16:00 GMT+3 MON – FRIDAY
Email
Für jeden Käufer wird ein Video bei YouTube mit dem Testverlauf seiner gekauften Endstufe eingestellt.
Hier im Video die Endstufe für Dieter DF3DZ im Test.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
1000W HF/6m LINEAR AMPLIFIER V2.0

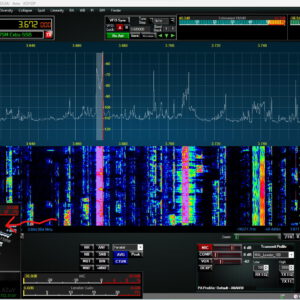

Update – Bilder von Dieter DF3DZ
1000W HF/6m LINEAR AMPLIFIER V2.0
1.420,00 €
1000W HF/6m LINEAR AMPLIFIER V2.0
LDMOS 4x MRF300 NXP
RF INPUT: 0-100W
RF OUTPUT: 0-1200W MAX
160-6m BAND
ALL MODES
POWER SUPPLY: 48-53.5V 35A
MANUAL / AUTO BAND SELECTION*
TEMPERATURE CONTROL AIR COOLING FAN
EFFICIENCY UP TO 80%
7-POLE LPF FILTERS FOR EACH BAND
CLASS AB PUSH PULL
PROTECTIONS FROM:
-SWR / OVERLOAD / OVERCURRENT/ LPF ERROR / OVERHEAT
2 ANTENNA SELECTION
RCA JACK FOR PTT KEY
RESET BUTTON TO RECOVER FROM PROTECTION
IN/OUT 50 OHM
* AUTO BAND SELECTION WORK WITH EXTERNAL BAND DECODER
RECOMMENDED OUTPUT POWER USE:
0-1200W SSB/CW
0-700W FM/ RTTY / FT8 AND ALL DIGITAL MODES
0-300W (1200W PEP) AM
SIZE: 420x255x205mm
WEIGHT: 11,5Kg
POWER SUPPLY NOT INCLUDED
NEW V2.0 RELEASED FROM 7/2022
HF/6m LINEAR AMPLIFIER 500W V2.0
HF/6m LINEAR AMPLIFIER 500W V2.0
850,00 €
HF/6m LINEAR AMPLIFIER 500W V2.0
LDMOS MRF300 NXP
RF INPUT:0-40W (CAN CHANGE BY ORDER).
RF OUTPUT: 0-600W MAX.
POWER SUPPLY:48-53.5V 25A
160-6m BAND.
ALLMODES SSB/CW/DIGITALS/FM/AM etc.
2 ANTENNA SELECTION
EFFICIENCY 80%
MANUAL / AUTO BAND SELECTION*
7-POLE LPF FILTERS FOR EACH BAND
PROTECTIONS FOR:-SWR-OVERLOAD-OVERCURRENT-LPF ERROR-WRONG ANTENNA SELECT-OVERHEAT.
RCA JACK FOR PTT KEY.
IN/OUT 50 OHM.
RESET BUTTON TO RECOVER IF GOES PROTECTION.
TEMPERATURE CONTROL SPEED FAN AIR COOLING.
–POWER SUPPLY NOT INCLUDED–
SIZE: 320x255x205mm
WEIGHT: 8.14Kg
*AUTO BAND SELECTION WORK WITH EXTERNAL BAND DECODER.
NEW V2.0 RELEASED FROM 7/2022
Weitere Baugruppen aus dem Shop von DX WORLD-e
LDMOS 1.2KW HF/6m LINEAR AMPLIFIER BOARD 1.8-55MHz
Price 110,00 €
MRF300 LDMOS 600W HF/6M LINEAR AMPLIFIER 160-6m BOARD
Price 102,00 €
MRF300 LDMOS 600W HF/6M LINEAR AMPLIFIER 160-6M MRF300 INCLUDED
Price 250,00 €
VHF 143-148MHz (2m) 500W LINEAR AMPLIFIER BOARD MRF300
Price 79,00 €
VHF 143-148MHz (2m) 500W LINEAR AMPLIFIER BOARD MRF300 INCLUDED
Price 230,00 €
50/70MHz LDMOS 1200W LINEAR AMPLIFIER (6/4m BAND)
Price 85,00 €
50/70MHz Linear Amplifier 500W (6/4m Band) Board
Price 79,00 €
50/70MHz LINEAR AMPLIFIER 500W (6/4m BAND) BOARD MRF300 INCLUDED
Price 235,00 €
4x MRF300 LDMOS 1200W HF/6m LINEAR AMPLIFIER 160-6m BOARD
Price 260,00 €
HF LINEAR AMPLIFIER BOARD 600W 1.8-30MHz
Price 95,00 €
RX/TX & ANTENNA SWITCHING 1500W
Price 35,00 €
HF/6M LPF FILTERS 160-6M 1500W 7 POLE
Price 280,00 €
HF/6M LPF FILTERS 160-6m 1500W 5 POLE
Price 160,00 €
Protection board with dual tandem match all-in-one
Price 125,00 €
PROTECTION BOARD 1500W
Price 49,00 €
PROTECTION BOARD 2500W
Out of stock
AM/CW/DIGI LINEAR AMPLIFIER 800W MF/HF 0.4-3MHz
Price 100,00 €
LCD PWR SWR METER (BLUE)
Price 49,00 €
LCD PWR SWR METER
Price 49,00 €
BAND DECODER FOR YAESU/TEN-TEC/ELECRAFT
Price 65,00 €
BAND DECODER FOR ICOM
Price 65,00 €
BAND DECODER FOR ICOM
Price 90,00 €
BAND DECODER FOR YAESU / ELECRAFT / TEN-TEC
Price 90,00 €
HF-6M SPLITTER/COMBINER SET 2400W 1-55MHz HYBRID
Price 125,00 €
SWR PWR TANDEM MATCH 1.5-54MHz 2500W
Price 25,00 €
6/4m (50/70) SWR PWR METER TANDEM MATCH 1200w
Price 25,00 €
143-148 MHz Directional coupler bridge
Price 25,00 €
1200W Transformer set for LDMOS HF/6m
Price 38,00 €
600W transformer set for MRF300 HF/6m
Price 38,00 €
AUTO RX-TX SWITCH 1200W
Price 25,00 €
VHF 2M AUTO RX/TX & OVERDRIVE PROTECTION 1KW
Price 35,00 €
LPF FILTER 50-54MHz 1.5KW 6m BAND
Price 29,00 €
SINGLE BAND HF LPF 1500W
Price 35,00 €
LPF 30MHz 11/10m BAND 1500W
Price 22,00 €
@ Dieter,
danke für die Fotos, sieht alles gut aus.
73 Hilmar DG1DHS
Hallo Jörg,
ich habe mir die Fotos angesehen, sie sind zwar interessant, aber aufgrund der Diashow kann ich Details nur schwer erkennen.
Die Lötstellen wirken teilweise nicht optimal, möglicherweise liegt es an der Aufnahmequalität.
Ist das Antennenkabel vor dem LPF gewickelt worden?
Hallo Hilmar,
liegt an der Auflösung der Bilder, Du kannst Dich aber auch an Dieter DF3DZ direkt wenden, von ihm sind auch die Bilder. Ich denke Dieter wird dir alle Fragen gerne beantworten. Mail findest Du bei QRZ.com.
73 Jörg DD8JM
Hallo und ALLEN alles Gute zum neuen Jahr.
Es ist schon erstaunlich das sofort nach Veröffentlichung der Videos sich die “ Experten “ zu Wort melden und fachliche Kommentare abgeben. Warum wird über 600 Watt geschrieben ?? Wenn, dann 500 Watt. Wir wollen ja nicht übertreiben. Vor ca. 3 Jahren hat das DX World Team mit dem Aufbau der PA mit MRF 300 begonnen. Siehe Video 2/2020 auf YouTube. Nichts hat man dazu verlauten lassen. Ich gehöre zu dem OM,s die praxisbezogen auch mal was testen, wo hier die “ Experten “ schreiben , für SSB nicht zu gebrauchen. Und, in derPraxis ist alles ganz anders. In Verbindung mit dem ICOM IC705 und auch RedPitaya ein durchaus sauberes Signal. Hier haben manch andere Tranceiver Probleme an die Qualität heranzukommen. Auf Grund der durchweg guten Erfahrungen habe ich sofort die 1 KW geordert, wobei mittlerweile die Lieferzeiten sich vergrössert haben. Meine “ Neue “ soll für mich im Februar gefertigt werden. Ich warte gerne.
Ich bin mehr der Praktiker und teste gerne.
So, das musste ich mal los werden.
wir hören / sprechen uns auf den Bändern.
73 aus Dortmund
DF3DZ, Dieter Stanke
Ich wünsche ein gutes Neues Jahr allerseits!
Allen denjenigen die sich für Details interessieren kann ich die Artikel von Jochen Jirmann DB1NV in den UKW Berichten empfehlen – siehe z.B. UKW Berichte Heft 1/21 aber es gibt mehrere Artikel von ihm mit detaillierten Analysen des Verhaltens des MRF 300 bei diversen Ausgangsleistungen. 600W Output scheinen mir vorsichtig gesprochen leicht optimistisch – DB1NV ist da etwas drastischer in seinem Kommentar… 80% Wirkungsgrad sind definitiv nur im C-Betrieb realisierbar (nicht relevant für SSB)… Messungen des IMD3 gibt es hier auch nicht, warum wohl….. für Details siehe die Artikel von Jochen – macht evtl. Sinn sie vor dem Kauf einer MRF 300 basierten PA zu lesen… 🙂
73,Edwin – DC9OE
PS. die 80% Wirkungsgrad stammen aus dem Werbevideo von NXP, dort misst man mit 10uS Pulsen in der Sättigung des Transistors und das in einem Schmalband Design das von Haus aus besserer Wirkungsgrade erreicht…
