Erste Bilder vom ANAN-G2-1K 1000W HF & 6M SDR Transceiver und dem ANAN-1K5 1500W Linear Amplifier

ANAN-G2-1K 1000W HF & 6M SDR Transceiver

Bitte beachten Sie, dass Apache Labs aufgrund von Online-Betrug keine Zahlungen per Online-Banküberweisung akzeptiert.

SPEZIFIKATIONS-UPDATE 08/12/2023

1500W (High Power Mode), 800W (Low Power Mode)

Bitte beachten Sie, dass wir derzeit keine neuen Bestellungen für dieses Produkt annehmen, da es einen Rückstand bei den Vorbestellungen gibt. Sobald alle Vorbestellungen erfüllt sind, werden wir neue Bestellungen entgegennehmen.

Bitte beachten Sie, dass die Bilder des Geräts in Kürze aktualisiert werden.

Der G2 (Gen2 SDR) bietet die gleiche hervorragende Empfänger- und Senderleistung wie die früheren ANAN-Funkgeräte, jedoch einen großen Sprung nach vorne in Bezug auf die Verarbeitungsmöglichkeiten und die Flexibilität in Anwendungsszenarien.

  • Large FPGA with 930 GMAC/s of processing capability
  • Built-in Linux OS with Desktop running on a quad core Arm platform
  • Capable of Stand-Alone operation without a PC
  • Use it with a PC running Thetis
  • Hardware capable of remote operation (please note this is a future feature set not currently available)
  • Rich I/Os – 2 x HDMI 4K, Gigabit Ethernet, 2 x USB

Watch this to get to learn more about the Gen2 Platform



ANAN-7000/8000DLE MKII ANAN-G2
FPGA DSP Peak Processing capacity 240 GMAC/s 930 GMAC/s
Number of DDCs 8 10
Stand-Alone Capability No Yes
Thin Client/Remote Capability No Hardware Capable (Future Feature Set)
Protocol 2 Support Beta Fully Supported
Built-in CPU No Yes
Balanced Audio Input No Yes

General Specifications:

  • Architecture: Direct Sampling DDC/DUC Transceiver
  • Microprecessor controlled protection for SWR, Temperature, Voltage/Current (Over or Under)
  • Interface: Ethernet
  • Phase Noise (Clock): -149dB @ 10Khz
  • TCXO Stability (Typical): /- .1 PPM
  • Modes: CW, SSB, NFM, AM, Digital
  • Antenna Ports: Three SO-239 50 ohms Software Configurable Ports, One BNC for RX2
  • Frequency Resolution: 1 Hz

Electrical Specifications:

  • 100-250v AC

Mechanical Specifications:

  • 15Kg (approx. Weight)
  • Dimensions: 420MM (L)  x 135MM (H) x  398MM (D) (Not including extrusions)

Receiver Specifications:

  • Receiver Architecture: Direct Down Conversion
  • Dual 16 bit Phase Synchronous ADCs
  • Independent filter banks for each ADC
  • 10/6M LNAs
  • Frequency Coverage: 9Khz to 60Mhz
  • Attenuator: 1-30dB step attenuator
  • Reciprocal Mixing Dynamic Range (RMDR): 116dB @ 2Khz
  • Receiver Phase noise: -149dB @ 10Khz
  • Image rejection: 100dB
  • Hardware support for 7 independent receivers assignable to either ADC

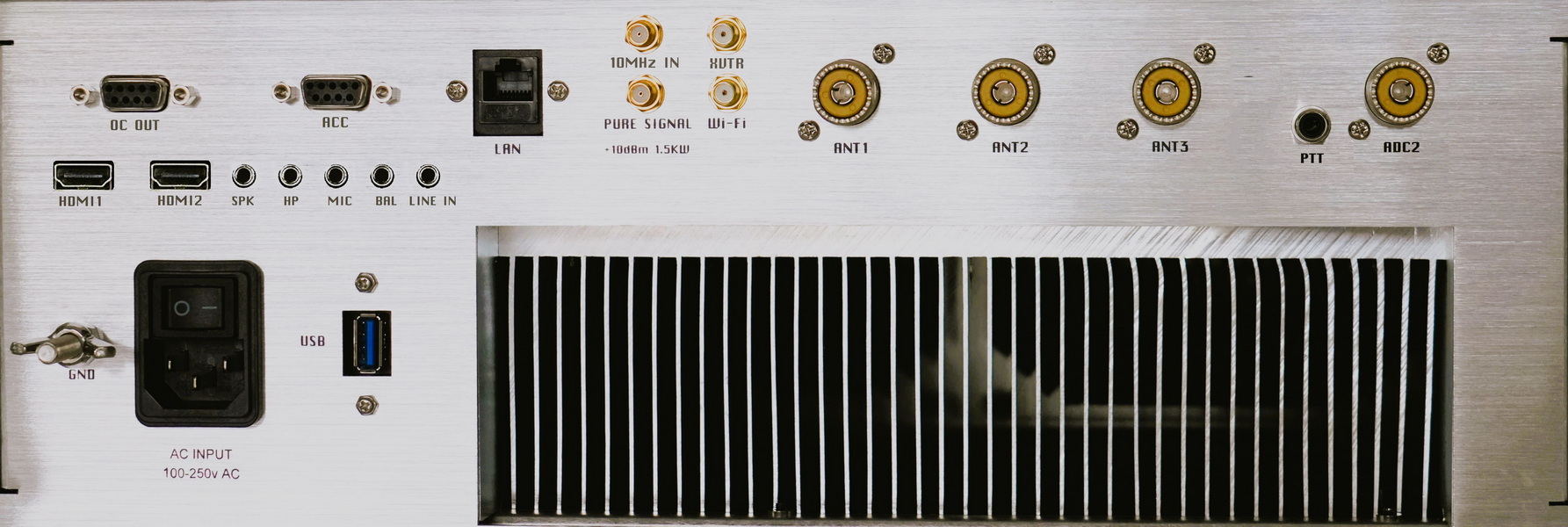

ANAN-1K5 HF & 6M 1500W Linear Amplifier



Basierend auf der Arbeit, die wir mit dem ANAN-G2-1K5 geleistet haben, freuen wir uns, den ANAN-1K5 1500W Linear Amplifier vorstellen zu können.

Die 1K5 PA ist mit allen großen Herstellern kompatibel und ist Plug-n-Play out of the box.

Wir nehmen ab sofort Vorbestellungen entgegen, die Auslieferung beginnt im Juni 2024. Der ermäßigte Preis von $3695.00 gilt NUR für die ersten 50 Vorbestellungen.

Bitte beachten Sie, dass dieses Produkt derzeit nicht FCC-zertifiziert ist und in den USA nicht zum Kauf angeboten wird. Sobald die Typenzulassung erteilt ist, werden wir mit dem Versand an unsere US-Kunden beginnen.

Für Low Power Tranceiver gibt es eine Option für 10W Drive, bitte geben Sie bei der Bestellung an, ob Sie dies wünschen.

The 1K5 PA Features:

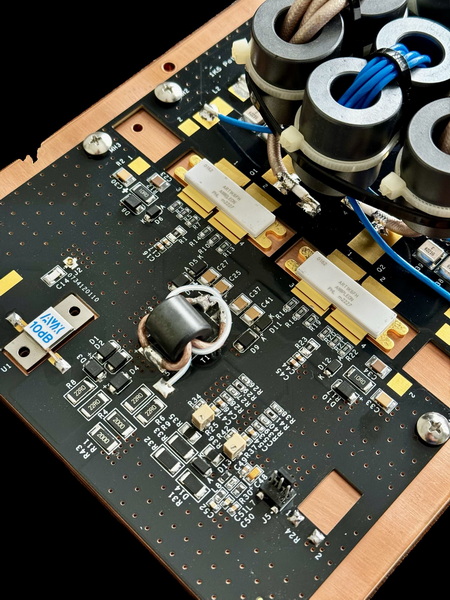

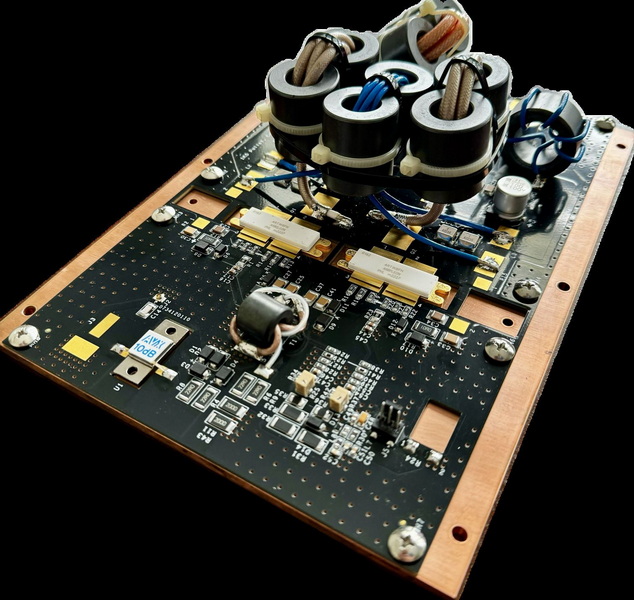

Dual ART1k6 LDMOS Devices

RF Sensing Automatic Band Switching

7 pole Low Pass Filters for exceptional Signal Spectrum Purity

Optimised for PureSignal2 Operation from the ground up

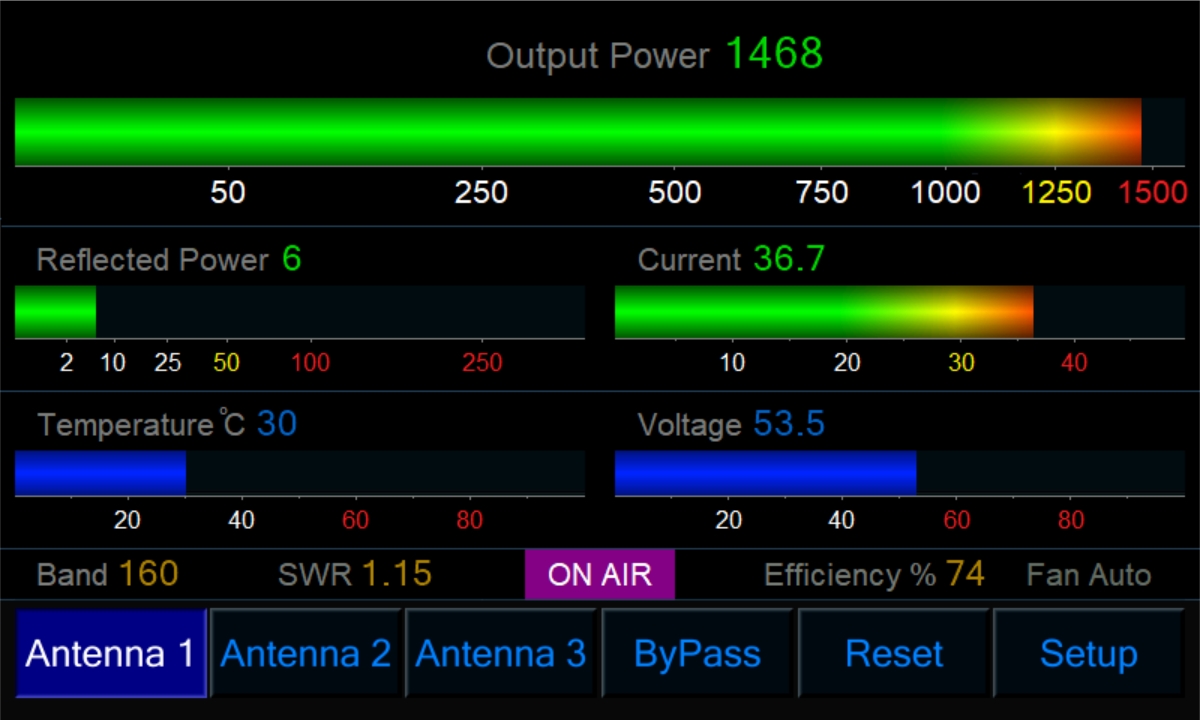

7 in Colour Touch Screen

Plug and Play operation out of the Box

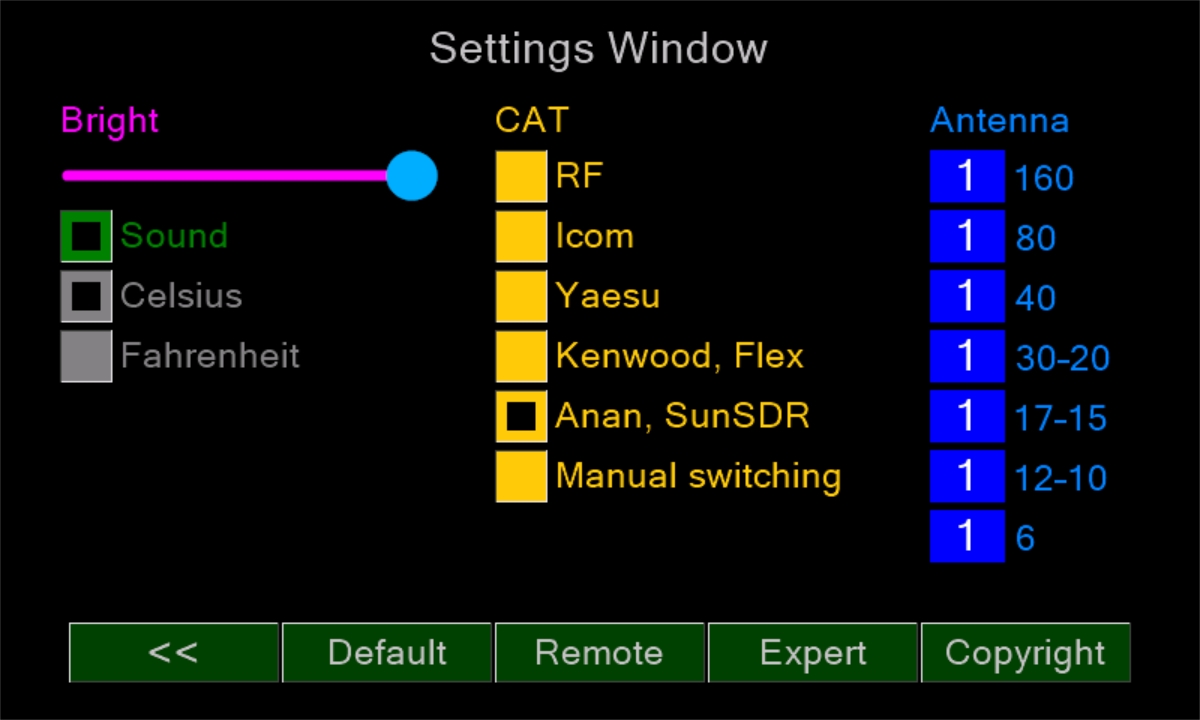

Compatible with All Major Brands

Control interface by Alex, RZ1ZR

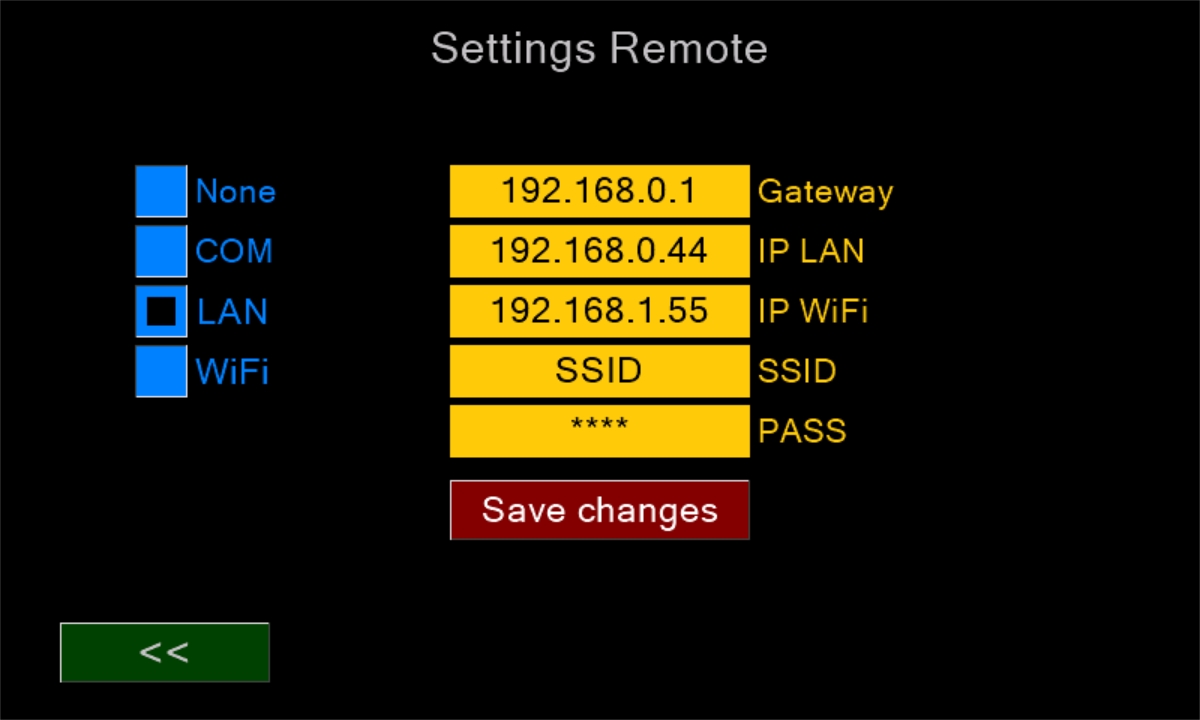

Remote connection to PC via LAN, Wi-Fi, COM ports

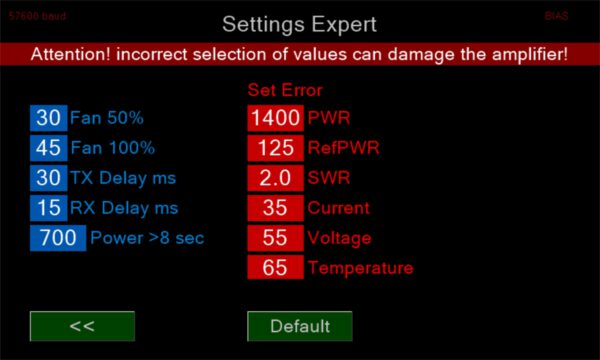

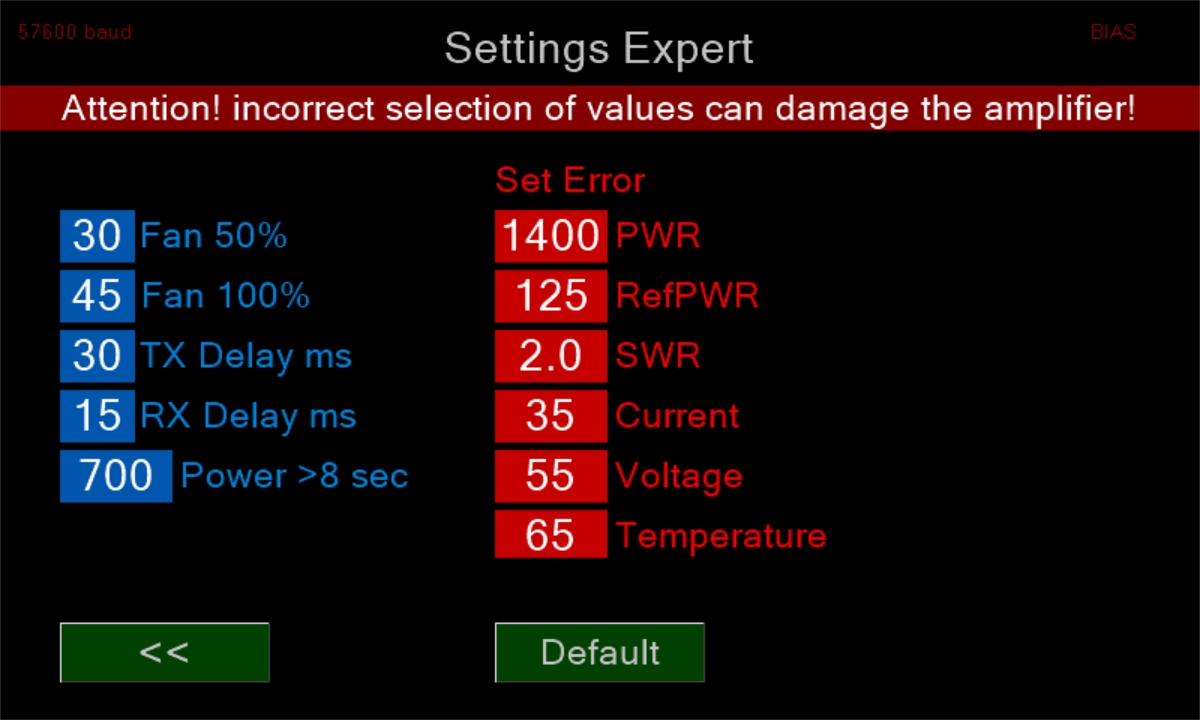

Extensive protection for SWR, Current, Voltage, Temperature

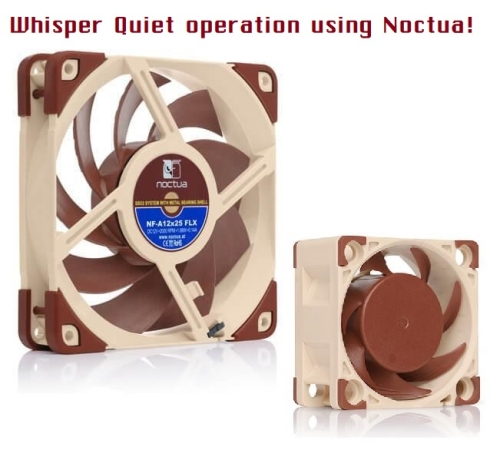

Silent operation by use of Noctua Fans

ANAN-1K5 HF & 6M Linear Amplifier Specifications
Frequency Coverage 160-6M (Amateur Radio Bands)
Power Output HF- 1500W PEP , 6M- 1000W CW/SSB
  800W DATA/100% Duty Cycle Modes
Drive 20-50W, Option for 10W Input Drive also available (please specify when placing Order)
Power Supply 100-250v AC @14A 50-60Hz
Dimensions 49.7cm L x 38.4cm W x 13.8cm H (not including extrusions)
Weight 12Kgs Approx
Control Interface 7 inch Full Colour Touch Screen and via Remote PC Application
ALC Negative, adjustable
Antenna Ports Three
Metering Forward Power, Reflected Power, SWR, Voltage, Current, Temperature, Efficiency, Band
Protection High SWR, High/Low Voltage, High Current, Temperature, High Drive

Aus dem Forum von Apache Labs:

Hallo zusammen,

Wir haben nun die letzten Änderungen am Design des ANAN G2 1K5 abgeschlossen und sind nun in der Serienproduktion. Ich bin sehr aufgeregt, um die Produktionsspezifikationen und Bilder des Produkts mit Ihnen zu teilen.

Zunächst einmal ein riesiges Dankeschön an alle, die geduldig darauf gewartet haben, dass wir an der 1K5 arbeiten und sie ausliefern. Ich muss sagen, dass es eine Reise war, dieses Produkt zu entwickeln, und am Ende haben wir einen weitaus robusteren, leistungsfähigeren und funktionsreicheren SDR erhalten, als in unseren ursprünglichen Designzielen vorgesehen war!

Das 1K5 verwendet jetzt das branchenführende PA-Schutzdesign von Alexander, RZ1ZR, und bietet Schutz für SWR, Temperatur, Strom und Spannung, was das Produkt nahezu unzerstörbar macht!

Wir haben Noctua-Lüfter für alle Kühlungsanforderungen im Inneren des Geräts eingebaut, um es superleise zu machen.

Das Gerät verfügt nun auch über ein eingebautes Netzteil und kann mit 100-240V AC betrieben werden, für die volle Ausgangsleistung benötigen Sie natürlich 240V AC.

Die Palette verwendet jetzt Dual ART1K6 LDMOS-Bausteine und die LPF wurde mit T130-Kernen für den Betrieb unter schweren Bedingungen ohne Überhitzung neu gestaltet!

Wir erwarten, dass die Gehäuse vom Vertragshersteller in China in 2 Wochen geliefert werden (verzögert durch die chinesischen Neujahrsfeiertage) und dass alle Vorbestellungen in 6 Wochen ausgeliefert werden können.

Wir haben die Produktwebsite mit den Produktionsbildern des 1K5 aktualisiert, bitte sehen Sie sich diese über den unten stehenden Link an:

https://apache-labs.com/al-products/104 … oking.html

Mit freundlichen Grüßen,

Abhi


Shipping Updates G2-1K

Postby NY4JF » Tue Apr 02, 2024 2:10 pm

Hallo zusammen,

ich möchte Ihnen ein kurzes Update zu Ihrer ANAN G2-1K Bestellung geben.

Das Werk hat die Produktion der Palettenkarte, des LPF und der Filter-/Steuerungsplatinen abgeschlossen. Die Gehäuse wurden vom chinesischen CM aufgrund der chinesischen Neujahrsfeiertage verzögert. Die Laserschneide- und Blecharbeiten sind abgeschlossen, und die Platten werden jetzt oberflächenbehandelt und pulverbeschichtet.

Wir gehen davon aus, dass wir die Gehäuse in etwa 3 Wochen erhalten werden. Danach wird die Endmontage der Elektronik abgeschlossen, gefolgt von den Tests und dem Einbrennen, wonach wir mit der Auslieferung der Anlage beginnen werden. Wir gehen davon aus, dass die Endmontage und die Tests etwa 3 Wochen nach Erhalt der Gehäuse dauern werden.

Wir beginnen mit der Fakturierung Ihrer Bestellungen, sobald die Tests/Burn-in abgeschlossen sind. Die Bestellungen werden streng in der Reihenfolge ihres Eingangs versandt.

Ich habe einige Fragen zu den Gehäuseabmessungen erhalten, diese sind:

49,7 cm L x 38,4 cm B x 13,8 cm H (ohne Strangpressprofile/Handgriffe)

Die Produktseite wurde ebenfalls mit den neuesten technischen Daten aktualisiert:

https://apache-labs.com/al-products/104 … oking.html

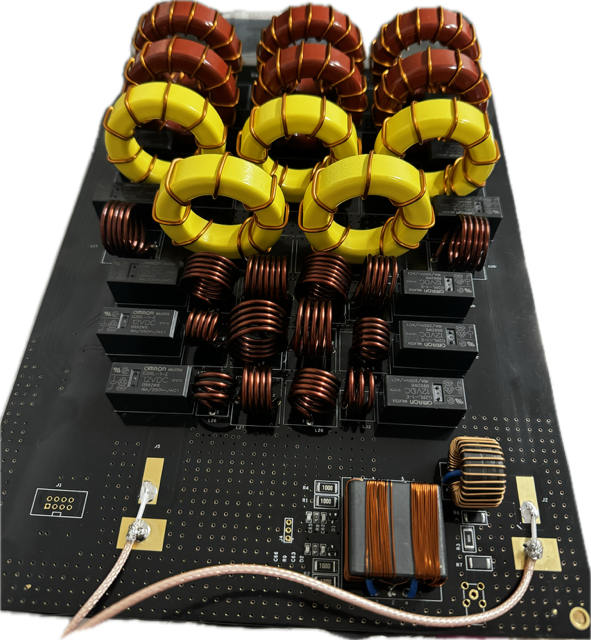

Wir haben auch den LPF aufgerüstet, dieser basiert nun auf dem Design von DJ0ABR und ist in der Lage, ohne aktive Kühlung mit hoher Einschaltdauer zu arbeiten. Wir verwenden Kerne der Größe T200 für 160/80/40/30/20M und 2mm dicke Kupferspulen für die höheren Bänder.

Ich möchte mich für die Verzögerung entschuldigen, aber wir sind sehr zuversichtlich, dass wir Ihre Bestellungen ohne weitere Verzögerungen gemäß der oben angegebenen voraussichtlichen Lieferzeit ausliefern werden.

Mit freundlichen Grüßen,

Abhi
