Hier mal einen Blick ins Innere einer SPE Expert 1.3k-fa

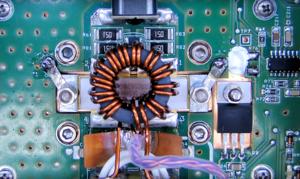

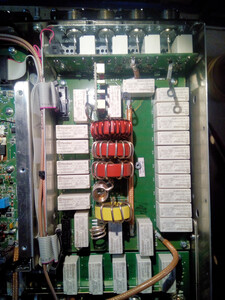

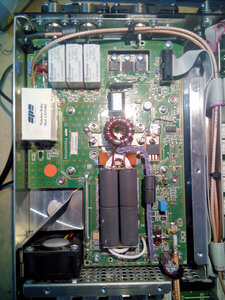

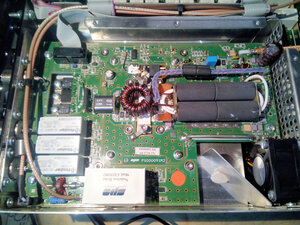

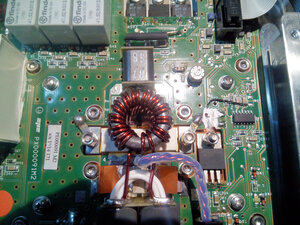

Ein Blick ins Innere der SPE Expert 1.3k-fa.
Die Bilder habe ich von Marcus DK1WP bekommen, danke.

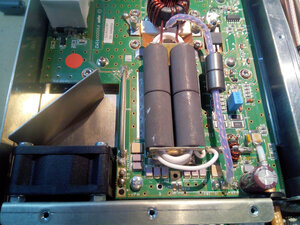

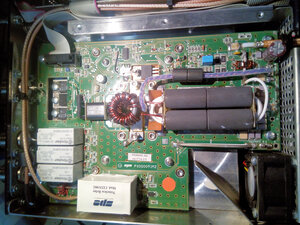

Der Ruhestrom wird an dem, auf dem in Bild 1 rechts, zu sehenden Poti eingestellt.

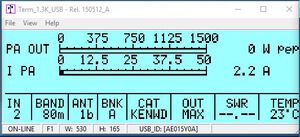

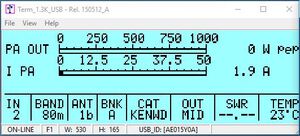

Den Ruhestrom kann im Display der Expert abgelesen werden, bei gerückter PTT ohne Ansteuerung (Dummyload an der Antenne). Der Ruhestrom wird in der Stellung max eingestellt, daraus ergeben sich dann auch die Ruheströme für die Stellung low und mid automatisch.

Hier noch ein Video vom Innenleben der SPE Expert 1.3k-fa.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

1 Antwort

  1. Jürgen Carow sagt:

    Wo bekomme ich ein Schaltbild von dieser kleinen Super PA her?
