Update zum Beitrag NanoVNA Version 2.0

Update, 08.06.2020.

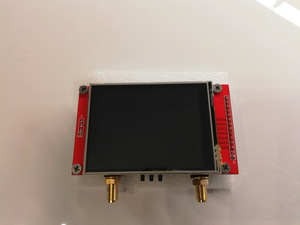

Nun habe ich noch einen Lipo bestellt und eingebaut, dazu ein Gehäuse angefertigt und das Display mit einer Schutzfolie versehen. Ich würde noch schauen, ob die aktuelle Firmware installiert ist, sonst diese noch updaten, den Link dazu findet Ihr unten.

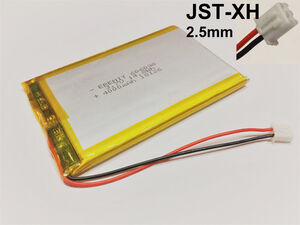

EREMIT Lithium LiPo Batterie Akku 4000mAh 3.7V 1S PCB Arduino JST XH 2.5mm 51

Ich habe für mich noch das englische Manual in Deutsch übersetzt, es sind aber noch etliche Fehler darin enthalten. NanoVNA_2.0_deutsch_DD8JM.pdf

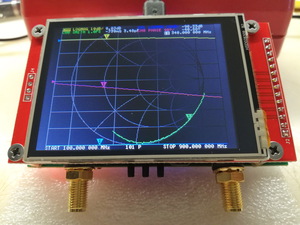

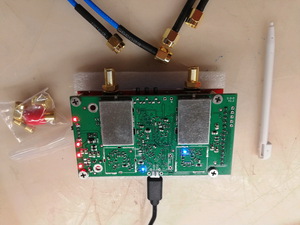

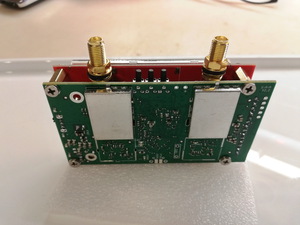

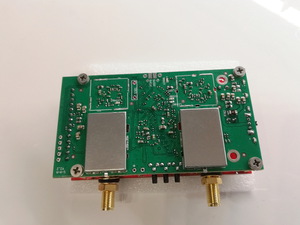

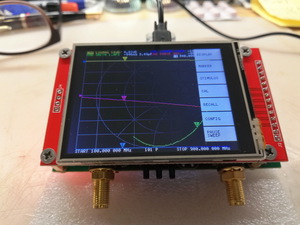

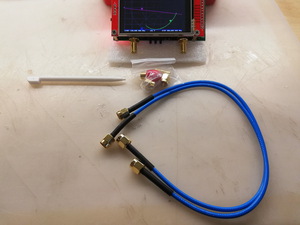

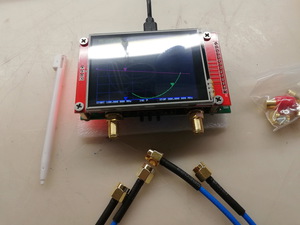

Heute angekommen, 26.05.2020.

Heute bestellt mit Calibation Kit für 10$ Aufpreis.

Update:

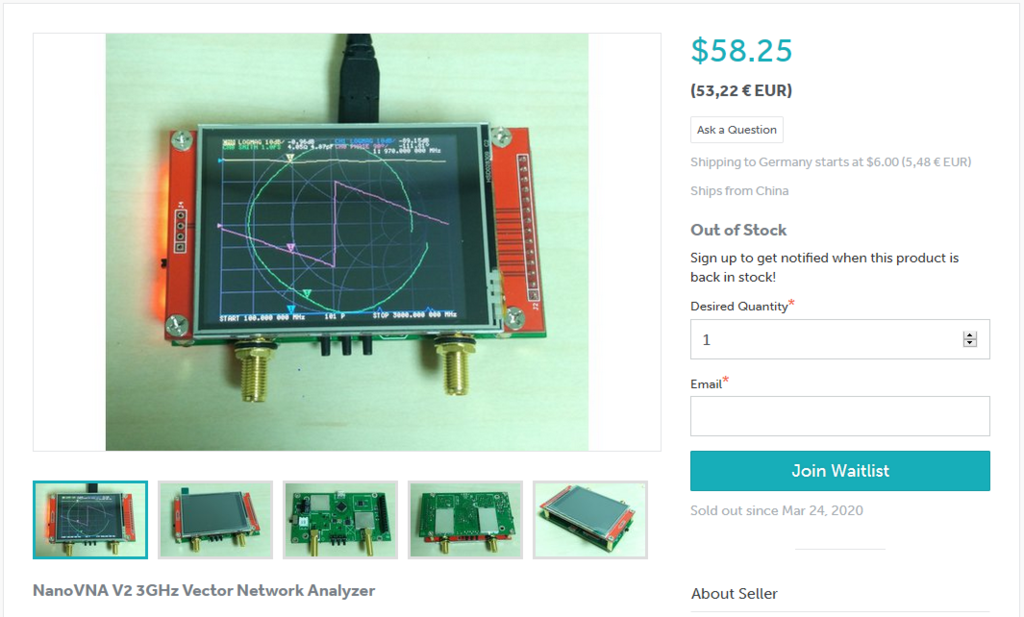

Hier eine Bezugsquelle für den NanoVNA V2 mit Preisangabe.Tindie Logo







Zur Zeit aber nicht lieferbar, Out of Stock.

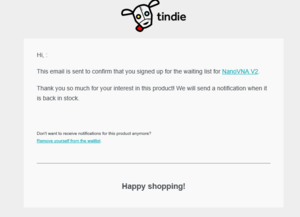

Man kann sich aber auf die Warteliste eintragen.







NanoVNA V2 3GHz Vector Network Analyzer

https://www.tindie.com/products/hcxqsgroup/nanovna-v2/?utm_source=hackaday&utm_medium=link&utm_campaign=fromstore


Der NanoVNA 2.0 wird voraussichtlich zu einem Preis von rund 60 US-Dollar angeboten, was in etwa dem Preis der aktuellen NanoVNA entspricht. Der aktuelle NanoVNA ist insofern begrenzt, als er nur von 50 kHz bis 900 MHz messen kann, wobei die Leistung oberhalb von 300 MHz reduziert wird. Er kann auf 1,5 GHz erweitert werden, allerdings mit stark reduzierter Leistung. Der NanoVNA 2.0 wird von 50 kHz bis 3 GHz und möglicherweise bis 3,5 GHz messen können. Die Version 2.0 wird auch einen verbesserten Dynamikbereich haben.

Der NanoVNA (v1.0) ist ein vielseitiger Vector Network Analyzer (VNA), der ursprünglich von @edy555 / ttrftech entwickelt wurde. Das Besondere an ihm ist sein extrem niedriger Preis, da er bei eBay & Aliexpress für unter US$40 und bei Amazon für ca. US$50-US$70 zu finden ist. Ein VNA ist ein extrem nützliches Werkzeug in jedem Funkamateur, da er zum Messen von HF-Filtern, Abstimmen von Antennen, Messen von Koaxialkabelverlusten und Finden von Kabelfehlern verwendet werden kann.

Mit den Messmöglichkeiten bis 3.5GHZ wird es ein großartiges Werkzeug für jeden Mikrowellen-Enthusiasten sein, besonders wenn der Preis auf einem Niveau wie die erste Version bleibt.

https://groups.io/g/nanovna-users/attachment/8313/0/20191217_top.png

https://groups.io/g/nanovna-users/attachment/8313/2/20191217_uncal.png

https://groups.io/g/nanovna-users/attachment/8313/3/20191217_cal.png

Um Menschen, die neu in VNAs und der NanoVNA sind, zu helfen, haben Christoph Schwarzler (OE1CGS) und Maximilian Schwarzler (OE1SML) ein Kindle eBook namens „A guide to the NanoVNA“ geschrieben. Die Anleitung geht darauf ein, was ein VNA ist und wie er funktioniert, welche NanoVNA-Hardware-Versionen und was man vermeiden sollte, welches Zubehör man eventuell benötigt, wie man die Firmware aktualisiert, wie man die verschiedenen Karten liest, wie man durch die Menüs navigiert, wie man kalibriert und wie man die NanoVNA-PC-Software benutzt. Das Buch geht auch auf einige Anwendungsfälle für den NanoVNA ein, darunter das Erstellen einer Ladespule für eine 40m kurze Vertikalantenne, das Erstellen eines Bandpassfilters und die Überprüfung auf Koax-Kurzschlussdefekte. Für nur 2,99 US$ ist es eine gute Möglichkeit, mit dem NanoVNA zu beginnen.

Kindle Book "A Guide to the NanoVNA"

Kindle Buch „Ein Leitfaden zur NanoVNA“



0 0 Abstimmung
Article Rating
Abonnieren
Benachrichtige mich bei
guest
Der Nutzung, Verarbeitung und Speicherung meiner Daten stimme ich zu.
4 Comments
Newest
Oldest Most Voted
Inline-Rückmeldungen
Alle Kommentare anzeigen
Wilhelm dl6dca
Wilhelm dl6dca
Gast
1 Monat zuvor

Mein NanoVNA V2 geht bis 4030 MHz.

Jörg, DD8JM
Gast
2 Monate zuvor

Hier ein Video zum NanoVNA 2.0 von Robert J. Meade

Robert J.Meade schreibt dazu:


In diesem Video teste ich den neuen und verbesserten NanoVNA V2, der vektorielle HF-Messungen bis zu 3Ghz ermöglicht. Ich achte darauf, dass für jeden der verschiedenen Sweeps, die ich zur Messung der unten aufgeführten Antennen durchführe, eine Rekalibrierung durchgeführt wird. Die Ergebnisse sind angesichts der niedrigen Kosten des Geräts überwältigend positiv; die nanoVNA (rev3.4 oder 4″-Version) sollte nun als veraltet betrachtet werden. Die Antennenmessungen umfassen selbstgemachte Kleeblatt-Antennen für 1280MHz und 2,4GHz sowie eine Log-Spiral-Antenne von Hex & Flex für 800MHz bis 6GHz.


https://www.youtube.com/watch?v=JqpGvYg1XDs


Zuletzt bearbeitet 2 Monate zuvor von Jörg Saure
Mr.Blackmagic
Gast
3 Monate zuvor

Ein schönes und praktisches Gehäuse für den NanoVNA V2: https://www.ebay.de/itm/174232796658
