DRESSLER Tsunami 60K Auto Tune, von Karl DC9DZ, eine andere Klasse von Endstufen

von Jörg · Veröffentlicht 16. Juni 2024 · Aktualisiert 16. Juni 2024

Dr.Karl Brauchle, Firmengründer und Entwickler der Dressler Endstufen

www.DC9DZ.de

Projekt Tsunami oder 3 Jahre Arbeit wegen einer Wette um einen Kasten Bitburger

Burkhard, DF5XV, www.classicbroadcast.de, nennt eine Monster-PA von R&S namens VK20 sein eigen. Das Lebendgewicht dieser PA beträgt 1,6 t, sie benötigt einen eigenen, großen Raum mit definierter Zu- und Abluft und der Output erreicht unheimliche 20 KW, auch für RTTY. Als Ansteuersender ist ein R&S SK01 erforderlich. Burkhard hat eine offizielle Standortgenehmigung für 20 KW auf Kurzwelle von der BNA, zwar nicht für Amateurradio, aber für Broadcast. Solche Zahlenwerte für Sendeleistungen fordern die Kreativität eines gestandenen HF-Ingenieurs heraus. Nun ja, der Verfasser dieses Artikels bot Burkhard vor drei Jahren an, eine Endstufe zu bauen, die mehr als die halbe Ausgangsleistung der VK20 in der Betriebsart SSB ermöglicht, das jedoch bei Kofferraum tauglichen Ausmaßen (auch für Kleinwagen) und einem handhabbaren Gewicht. Burkhard sagte: Geht nicht. Also: Top, die Wette galt!

Nun sind drei Jahre vergangen und das Projekt mit dem Arbeitstitel „Tsunami“ ist nun endlich fertig. Als konstruktive Erschwernis kam hinzu, dass eine Eingangsleistung von nur 100 W, das kann jeder Amateur-Transceiver, ausreichen sollte, um die volle SSB-Ausgangsleistung von ca. 15 KW zu erzielen. Eine Gesamtverstärkung von etwa 21 dB ist technisch äußerst anspruchsvoll, denn keinesfalls sollte ein Power-Oszillator gebaut werden.

Die Röhre, die die technischen Erfordernisse für das Projekt „Tsunami“ ganz sicher und ohne an ihre Grenzen zu stoßen erfüllt, ist die 4CX10000D.

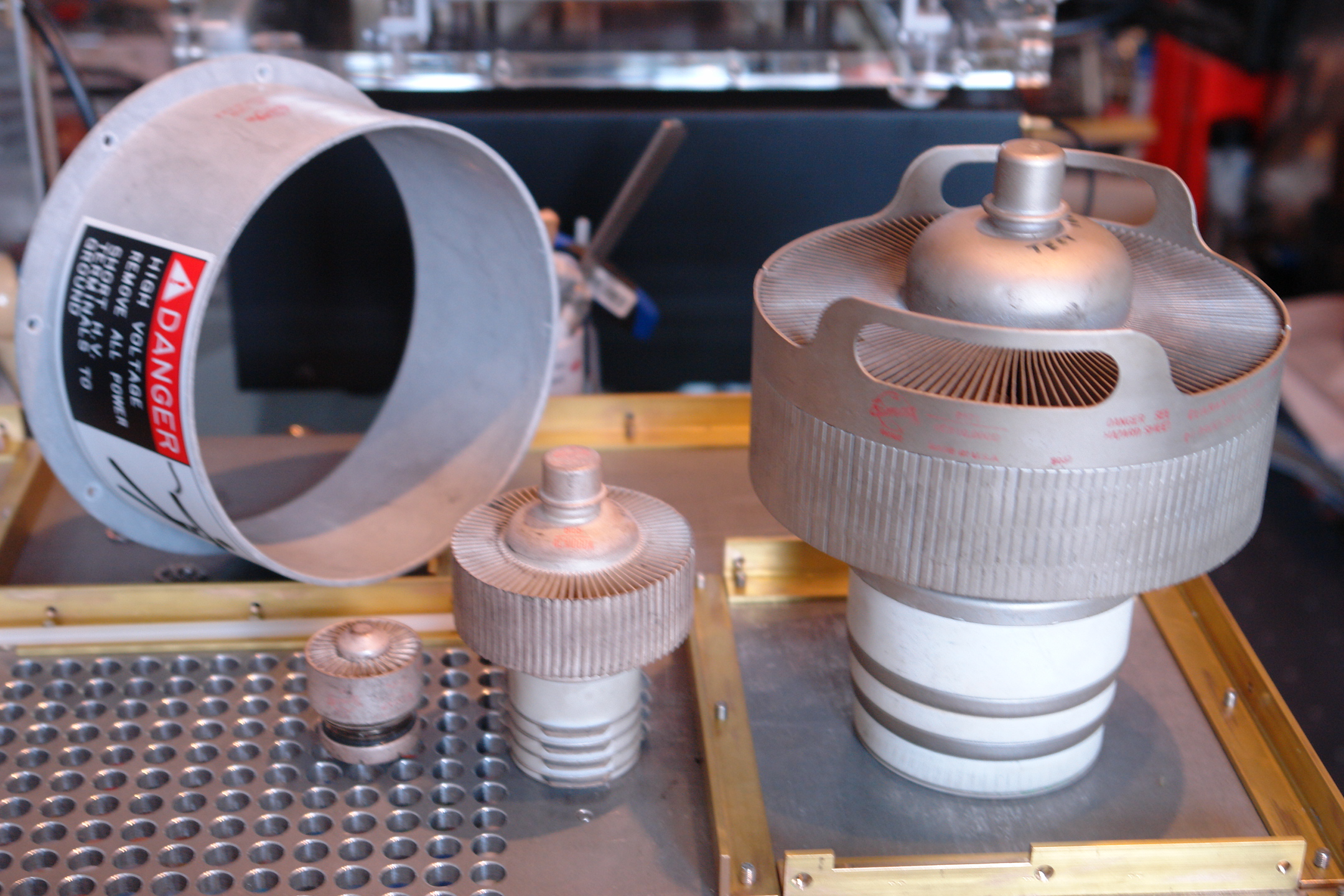

Abb.1: Größenvergleich: 4X150A, Pv = 250 W / 4CX1500B, Pv = 1500 W / 4CX10000D, Pv = 12000 W

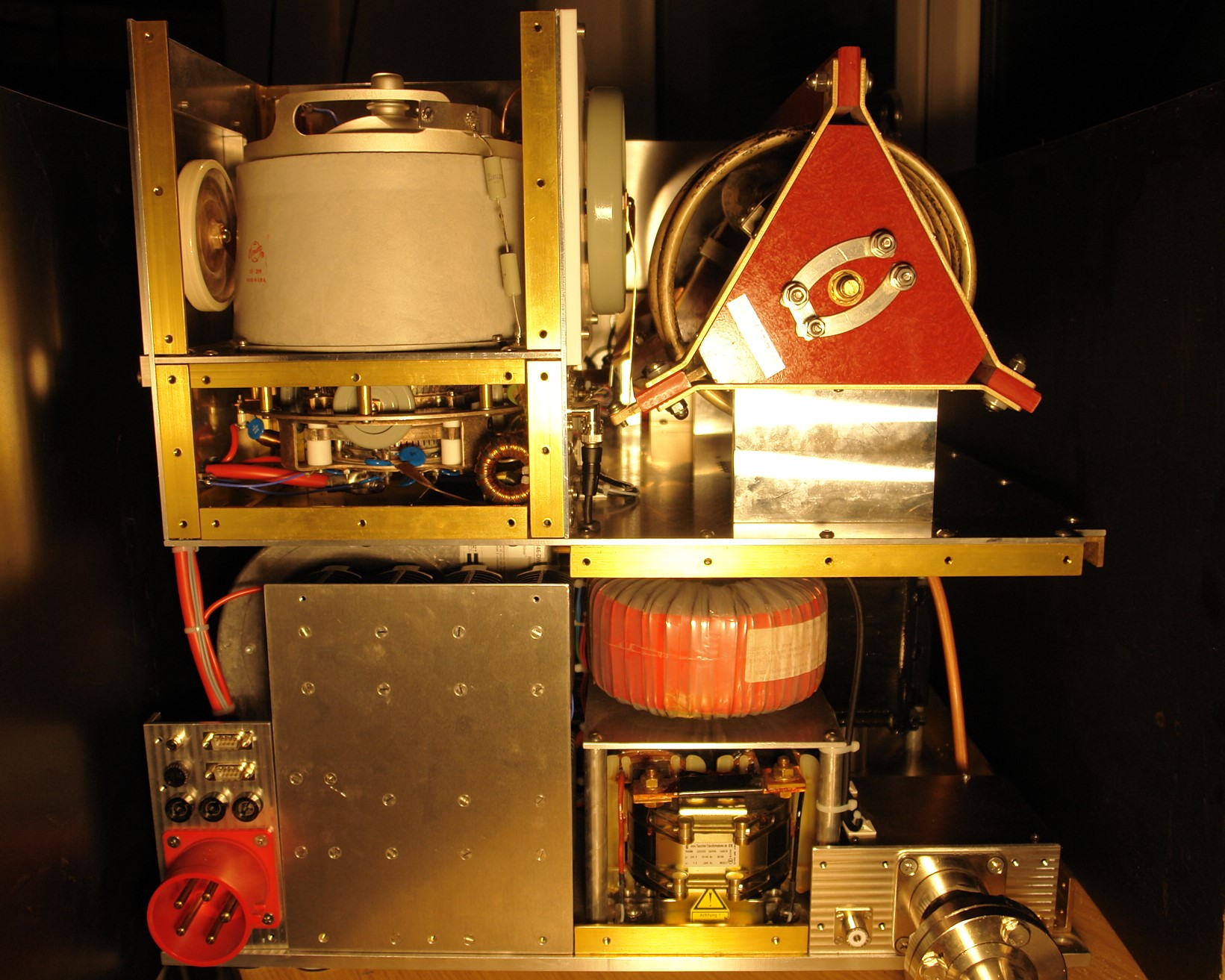

Durch 322 Löcher in der 8 mm-Bodenplatte wird Kühlluft (unter dem Trafo) angesaugt.

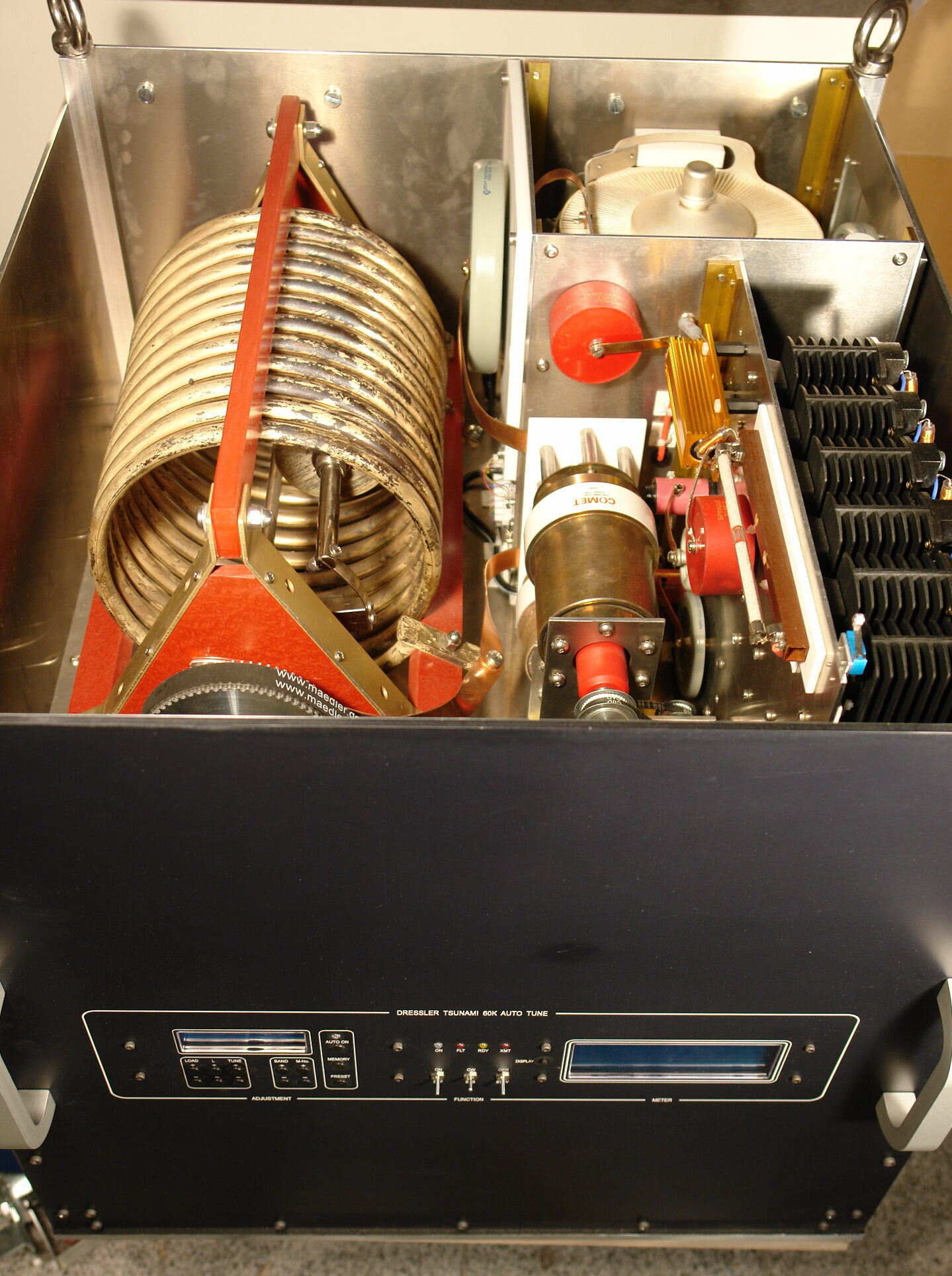

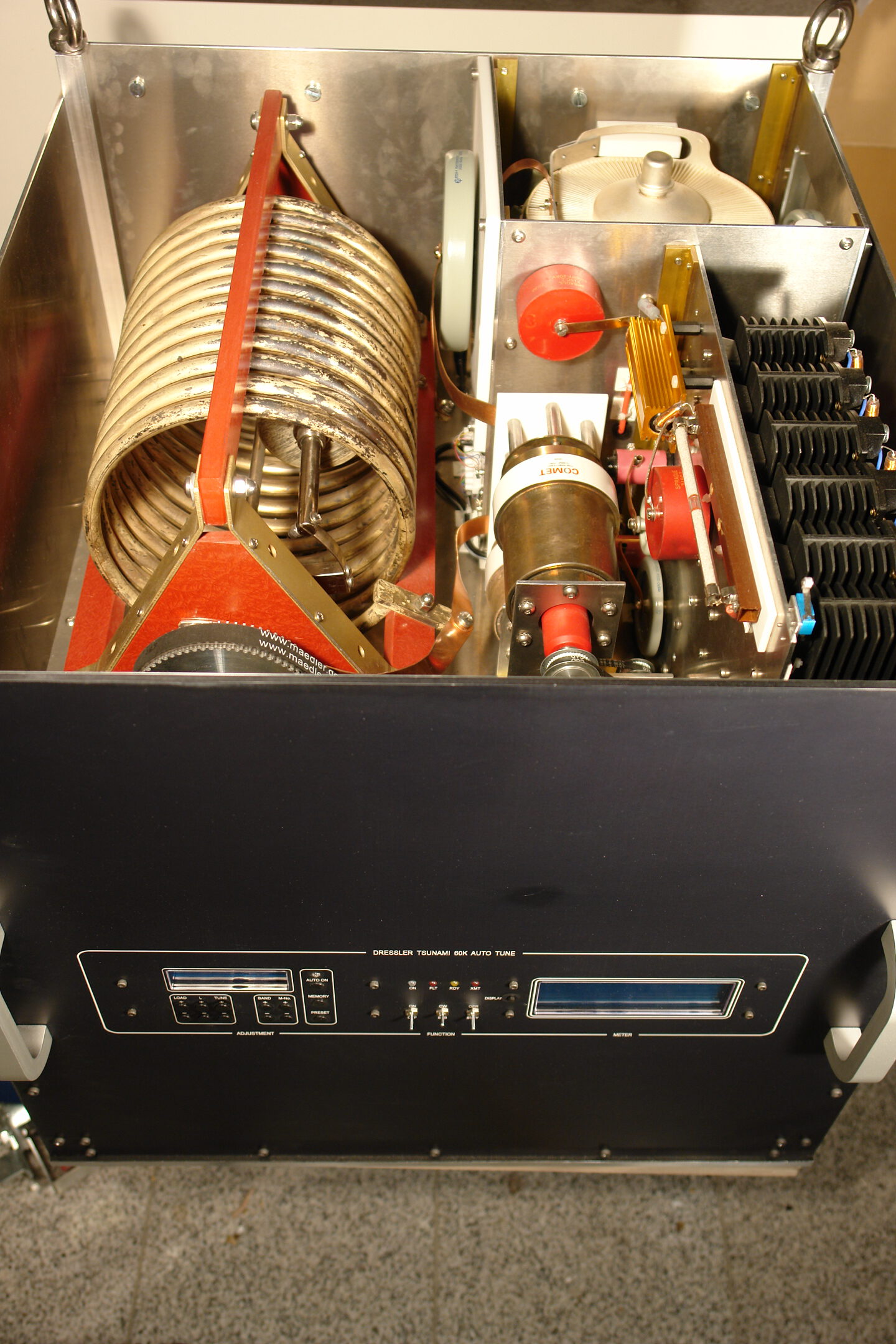

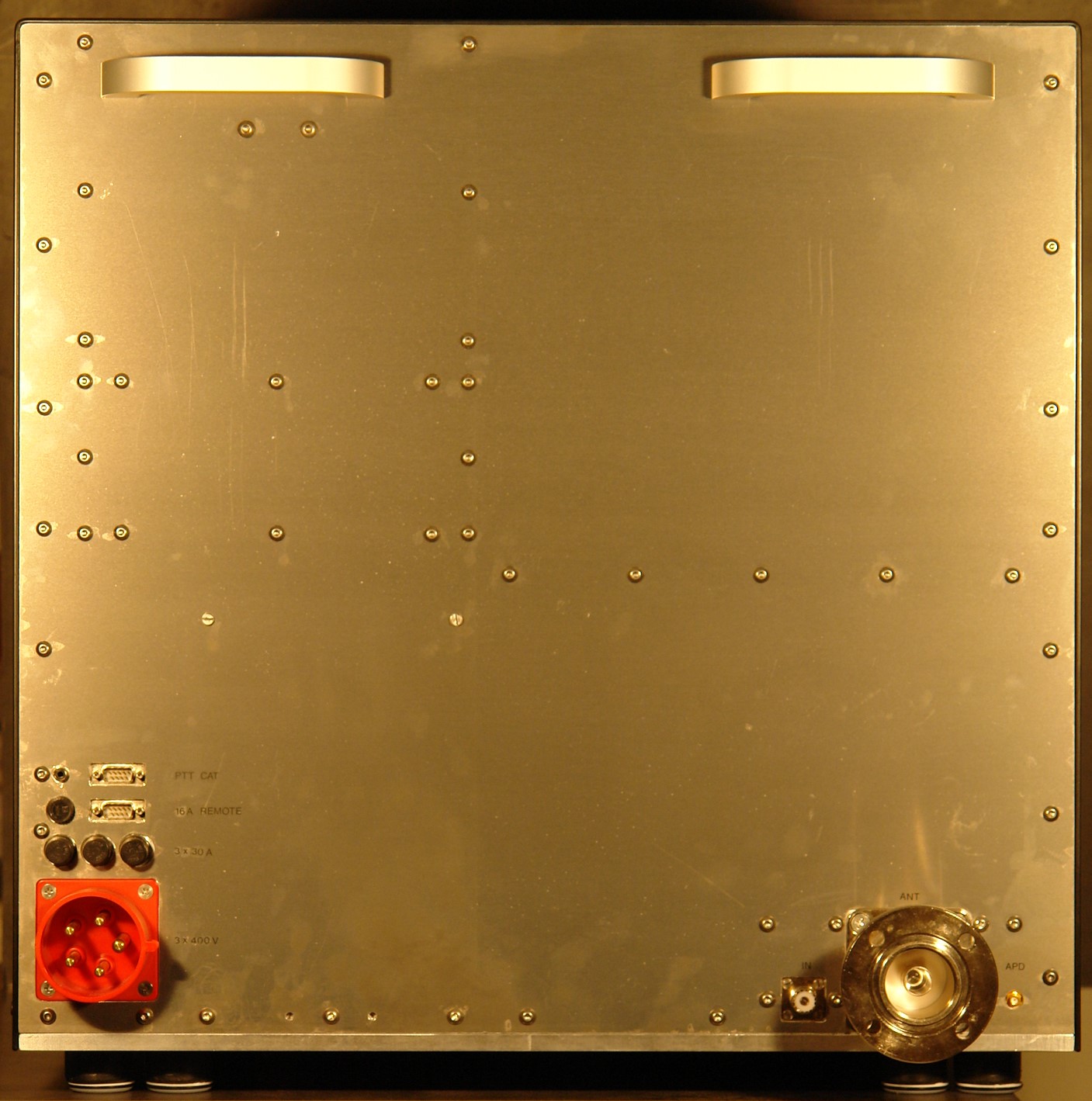

DC9DZ: Projekt Tsunami – Power Amplifier (PA) mit 4CX10000D

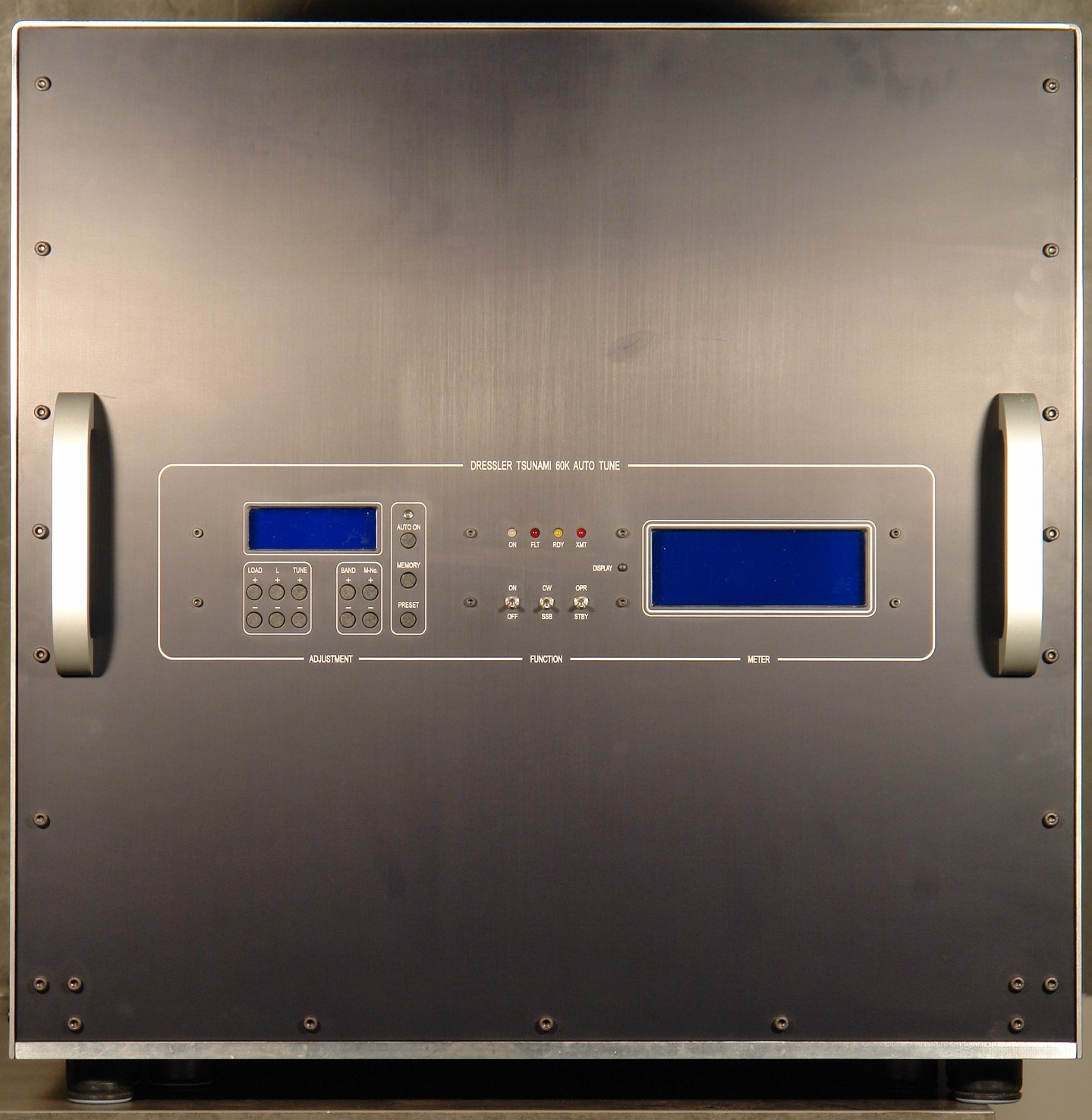

Die aktuelle Amateurfunk Endstufe mit der Bezeichnung

„Tsunami 60K Auto Tune“

von Karl DC9DZ

Data of DRESSLER Tsunami 60K-3PHS AUTO TUNE

RF Linear Amplifier

Frequency bands	9 HF amateur or commercial bands		1.8 MHz to 29.7 MHz

Plate voltage	11,500	V	at full output power
Screen voltage	1,980	V	stabilized
Grid voltage	– 390	V +/- 30 V	regulated
Filament	6.3	V / 160 A voltage regulated with 1.5% accuracy
Input SWR		160 m – 30 m 20 m – 17 m 15 m – 12 m 10 m	< 1.3 : 1 < 1.5 : 1< 1.7 : 1< 1.8 : 1 @ 28.4 MHz Bandwith (3 : 1) 330 KHz**with LDG AT-600 Pro II Autotuner Input SWR (28 – 29.7 MHz) : < 1.2 :1
Gain	(1.8 – 29.7 MHz)		22.8 dB
Amplification	Input power	Output power
Measured with a Bird Power Meter, 471200.	10 W 20 W 40 W 80 W 120 W 160 W 200 W 240 W 280 W 320 W		1.9 KW 3.8 KW 7.6 KW 15.2 KW 22.8 KW 30.4 KW 38.0 KW 45.6 KW 53.2 KW 60.8 KW
Input SSB Signal	10% of full 1.5 KHz Modulation: on / off Ratio 1:9, Interruptions: 30 Hz
Output limited by Software	RTTY / CW / SSB: 16 KW / 30 KW / 60 KW
Harmonic Output	50 dB below rated output
IMD	-35 dB or better (with predistortion mode: better -50dB)
Tube	4CX15000A
Input network	Reactance Compensation & Neutralization for each Band
Output network	Roller inductor 15 uH, 40 A, Vacuum-Caps: 500 pF var. / 15 KV + 330 pF fixed + 1500pF / 5 KV + 1.5 nF fixed
Computer control	Plate current (every 5 msec), SWR, all switching functions, no relais switching under power conditions, soft start inrush, 10 sec delay time for full power, 2 speed turbine blowerWell regulated screen and grid supply for +ve and -ve currents as well as current limiting to protect the tube and minimize the IMD. It is impossible to override the screen and grid dissipation at any working conditions.
Metering	Output, SWR, Plate current, Plate voltage, Screen & Grid current / voltage, Electronic plate current fuse, Supply voltage.
Housing	High quality black eloxial aluminia
Dimension	618w x 598h x 658d mm³: For desk top use
Weight	197 kg
Auto Tune Line support Price	With a CI-V (ICOM) interface (or similar interface) to transceiver: Complete Auto Tune on all HF bands. Normal Time for automatic change of frequency: 1 second; change of band: 2 – 8 seconds 3 PHS 400 V / 32 A or 1 PHS 230 V / 100 A or 1PHS 240 V / 95 A Auto Tune by CI-V (ICOM) Interface 54,980 €
	Electronic Stabilization of Heating Voltage +/- 1.5% included
