DSO3D12 3-in-1-Zweikanal-Oszilloskop-Signalgenerator, 120 MHz Bandbreite, 250 MSa/s Abtastrate, Oszilloskop-Multimeter
Jürgen DK8FF
Hubert DJ3YP

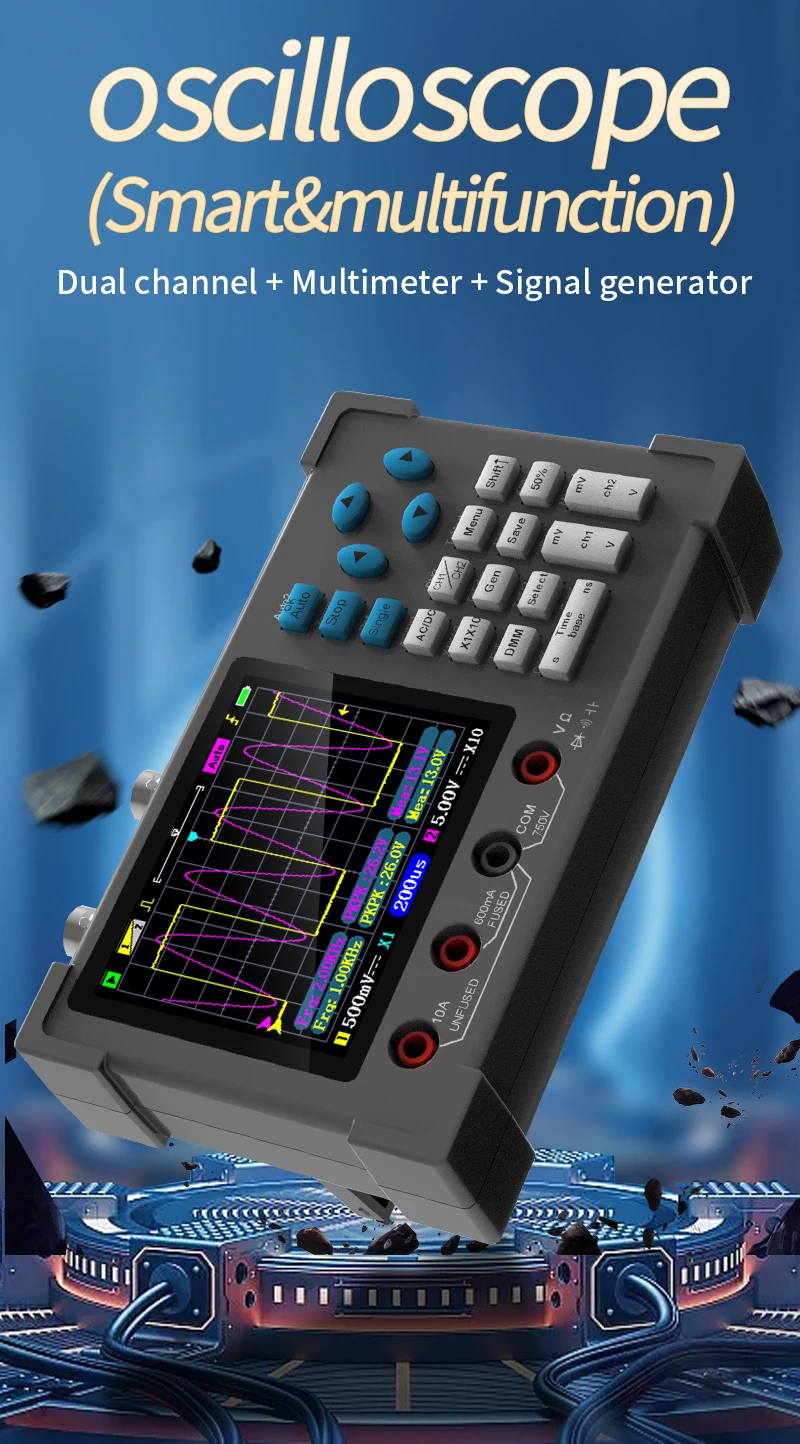

Dieses Produkt verfügt über ein 3-in-1-Design und integriert auf geniale Weise digitale Oszilloskop-, Multimeter- und Signalquellenfunktionen in einem Gerät. Ausgestattet mit einem 3,2-Zoll-IPS-Display. Mit 120 MHz Bandbreite und 250 MSa/s Abtastrate. Es wurden drei Triggermodi entwickelt: automatisch, einzeln und normal.Multifunktionales Design, unterstützt Empfindlichkeit und Zeitbasisanpassung, automatische Modusanpassung, 2-Kanal-Wellenformanalyse, Cursormessung, Referenzwellenformen, FFT-Spektrum, Referenzwellenformen, Speicherung und Anzeige der Wellenform.Mit DC/AC-Spannung, DC/AC-Strom, Widerstand, Kapazität, Diode und Durchgangsprüfung. Eingebauter Wellenform-Signalgenerator, er kann Sinuswelle, Rechteckwelle, Dreieckswelle usw. ausgeben.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Features:

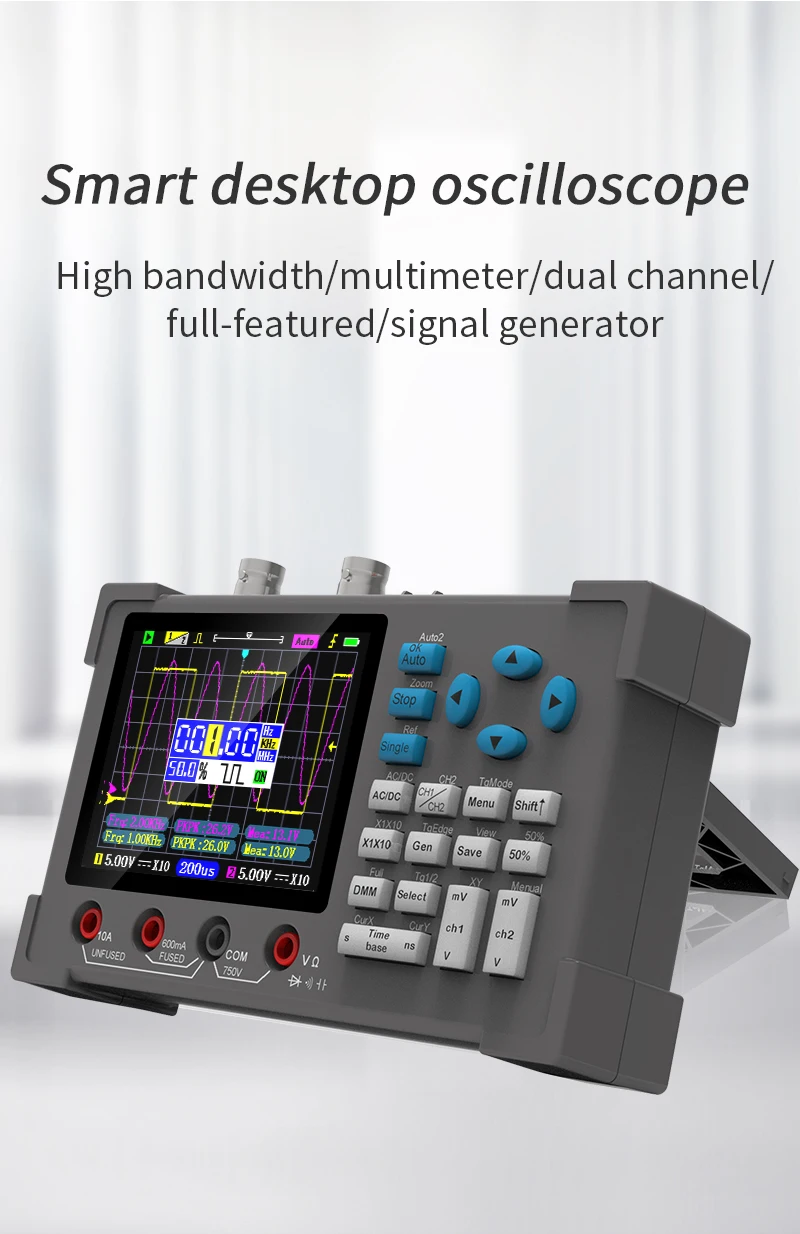

【3-in-1-Design mit IPS-Display】: Dieses Produkt integriert auf geniale Weise digitale Oszilloskop-, Multimeter- und Signalgeneratorfunktionen in einem Gerät.3,2-Zoll-IPS-Display mit klarem Auflösung, hochempfindliche Vollansichtanzeige, Kanal-2-Wellenformen können auf Grün/Cyan/Lila eingestellt werden.

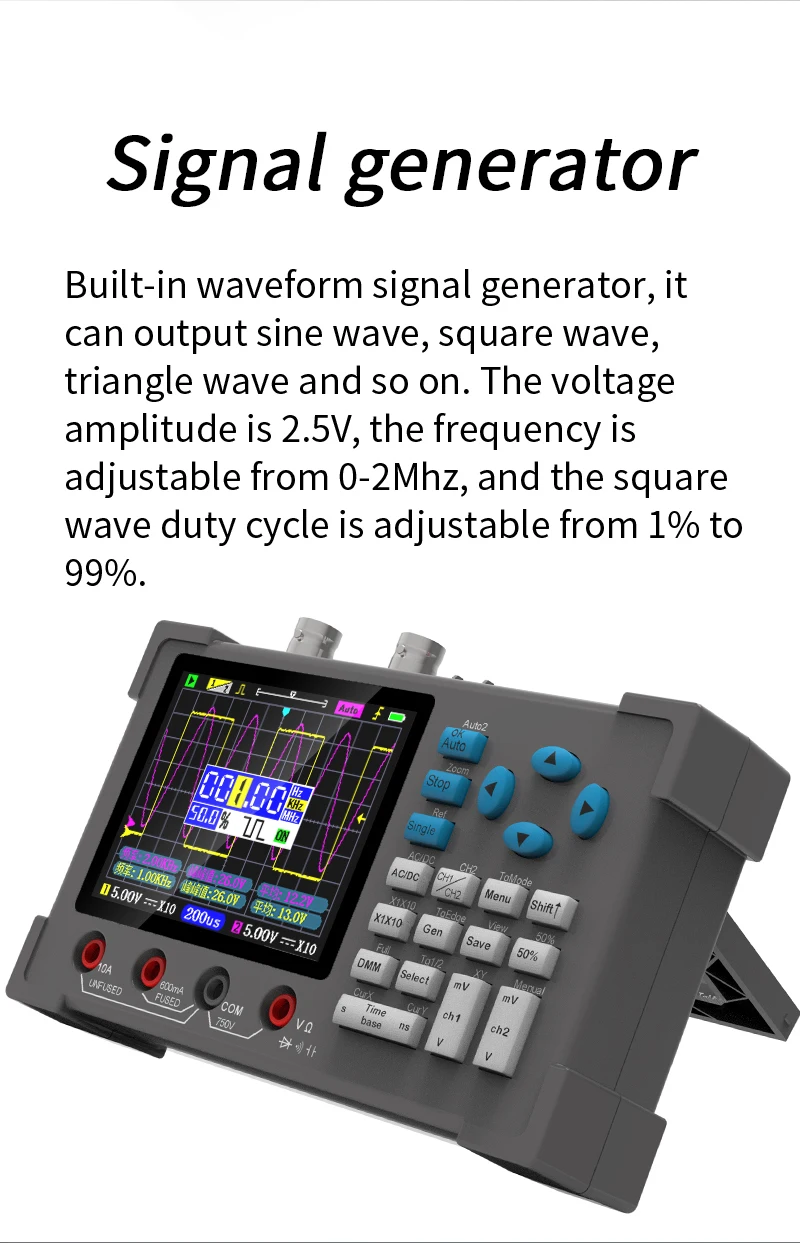

【Signalgenerator】: Eingebauter Wellenform-Signalgenerator, er kann Sinuswelle, Rechteckwelle, Dreieckswelle usw. ausgeben.Die Spannungsamplitude beträgt 2,5 V, die Frequenz ist von 0–2 MHz einstellbar und der Rechteckwellen-Arbeitszyklus ist von 1 % bis 99 % einstellbar.

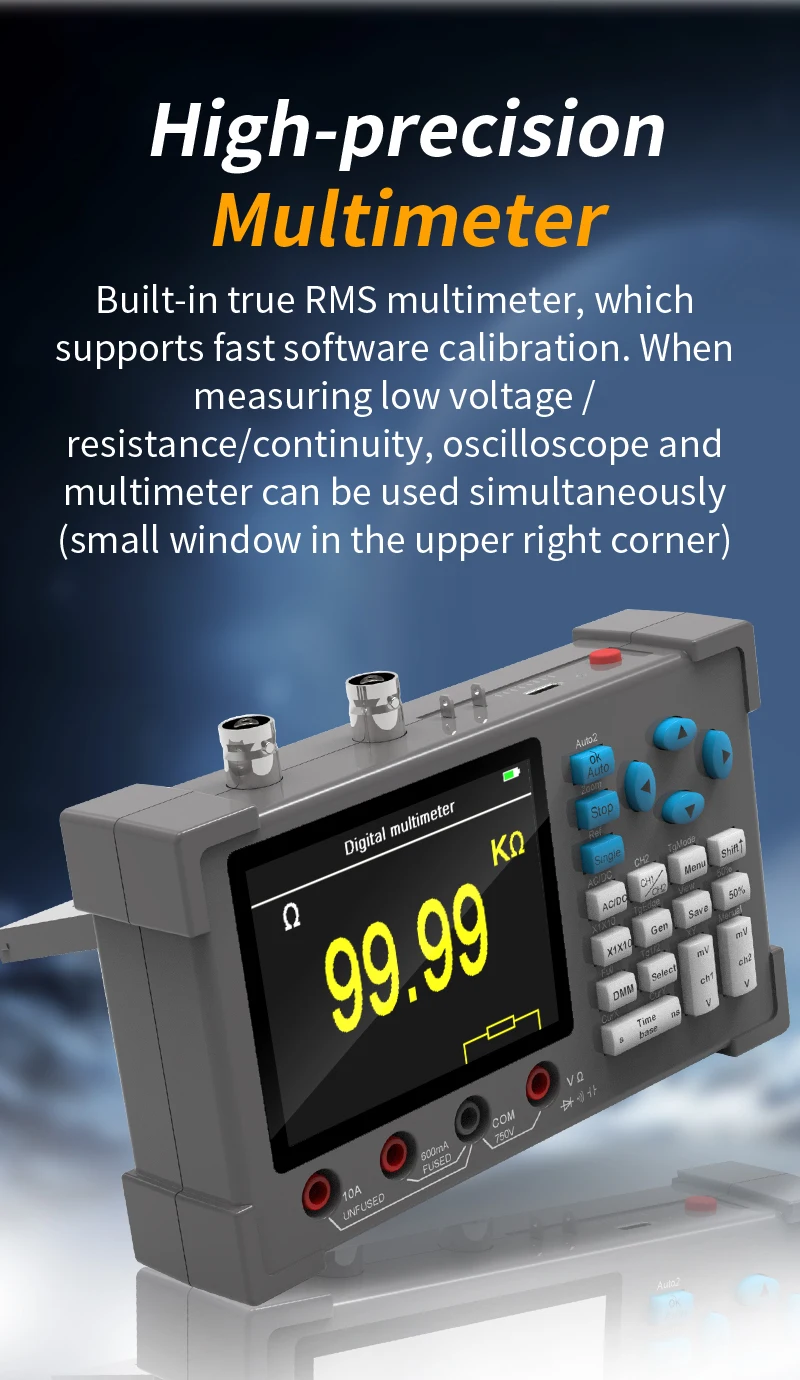

【Hochpräzises Multimeter】: Eingebautes echtes RMS-Multimeter, das eine schnelle Softwarekalibrierung unterstützt.Mit DC/AC-Spannung, DC/AC-Strom, Widerstand, Kapazität, Diode und Durchgangsprüfung.Bei der Messung von Niederspannung/Widerstand/Durchlässigkeit können die Funktionen des Oszilloskops und des Multimeters gleichzeitig verwendet werden (kleines Fenster in der oberen rechten Ecke).

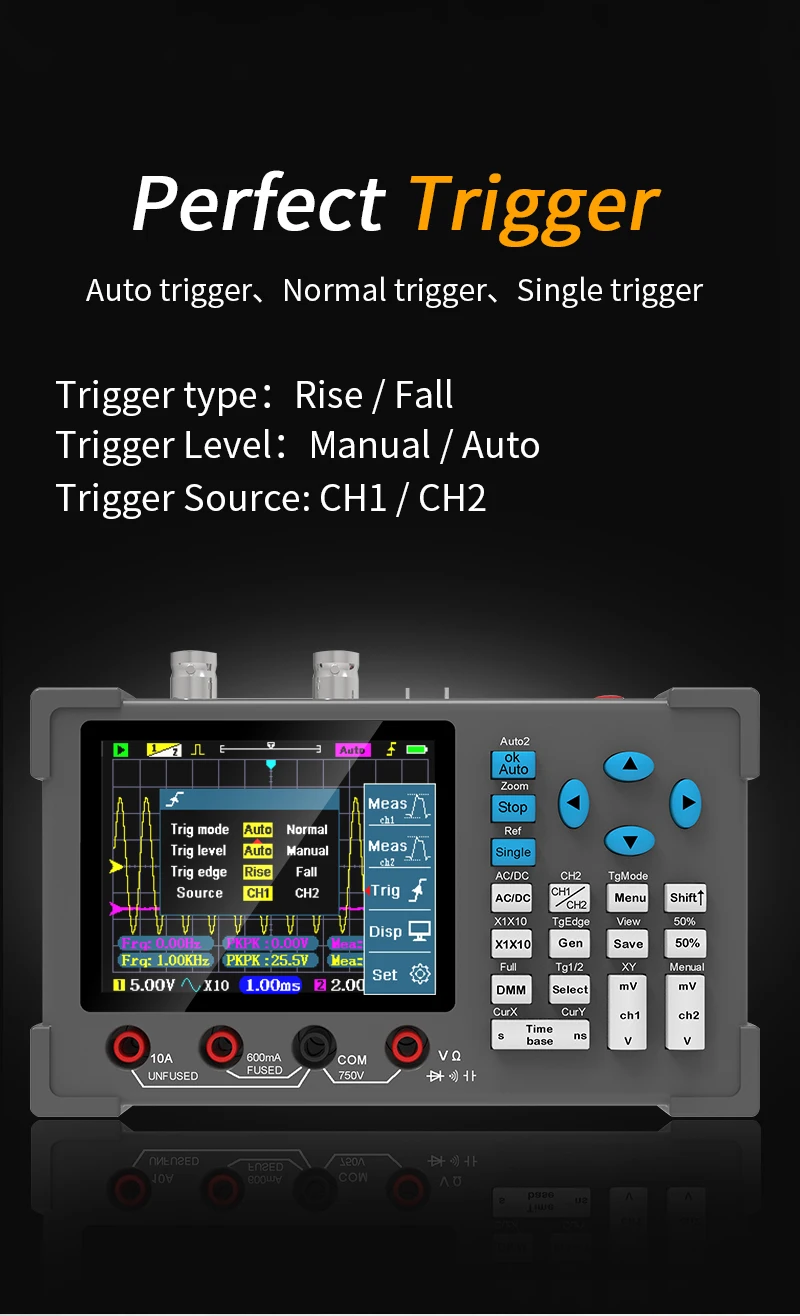

【Digitale Oszilloskopfunktion】: Zweikanal-Oszilloskopfunktion mit 120 MHz Bandbreite und 250 MSa/s Abtastrate.Mit perfekter Triggerfunktion (automatisch, einzeln, normal).Unterstützt Empfindlichkeit und Zeitbasisanpassung, automatische Modusanpassung, 2-Kanal-Wellenformanalyse, Cursormessung, Referenzwellenformen, FFT-Spektrum, Referenzwellenformen, Speicherung und Anzeige von Wellenformen.
【Empfindlichkeit und Zeitbasis】: Das Oszilloskop erkennt das Signal automatisch und passt die Bereiche an.Unterstützt die manuelle Anpassung der Wellenform vertikal und horizontal.Die vertikale Empfindlichkeit zeigt die Spannung in vertikaler Richtung an und wird über die mV- und V-Tasten eingestellt, um sie an unterschiedliche Spannungen anzupassen.Die Zeitbasis stellt die Zeit in horizontaler Richtung dar.Die Einstellung erfolgt über die S- und NS-Tasten, um unterschiedlichen Frequenzen gerecht zu werden.Im Stoppmodus kann der Benutzer die Wellenform nach links und rechts bewegen.

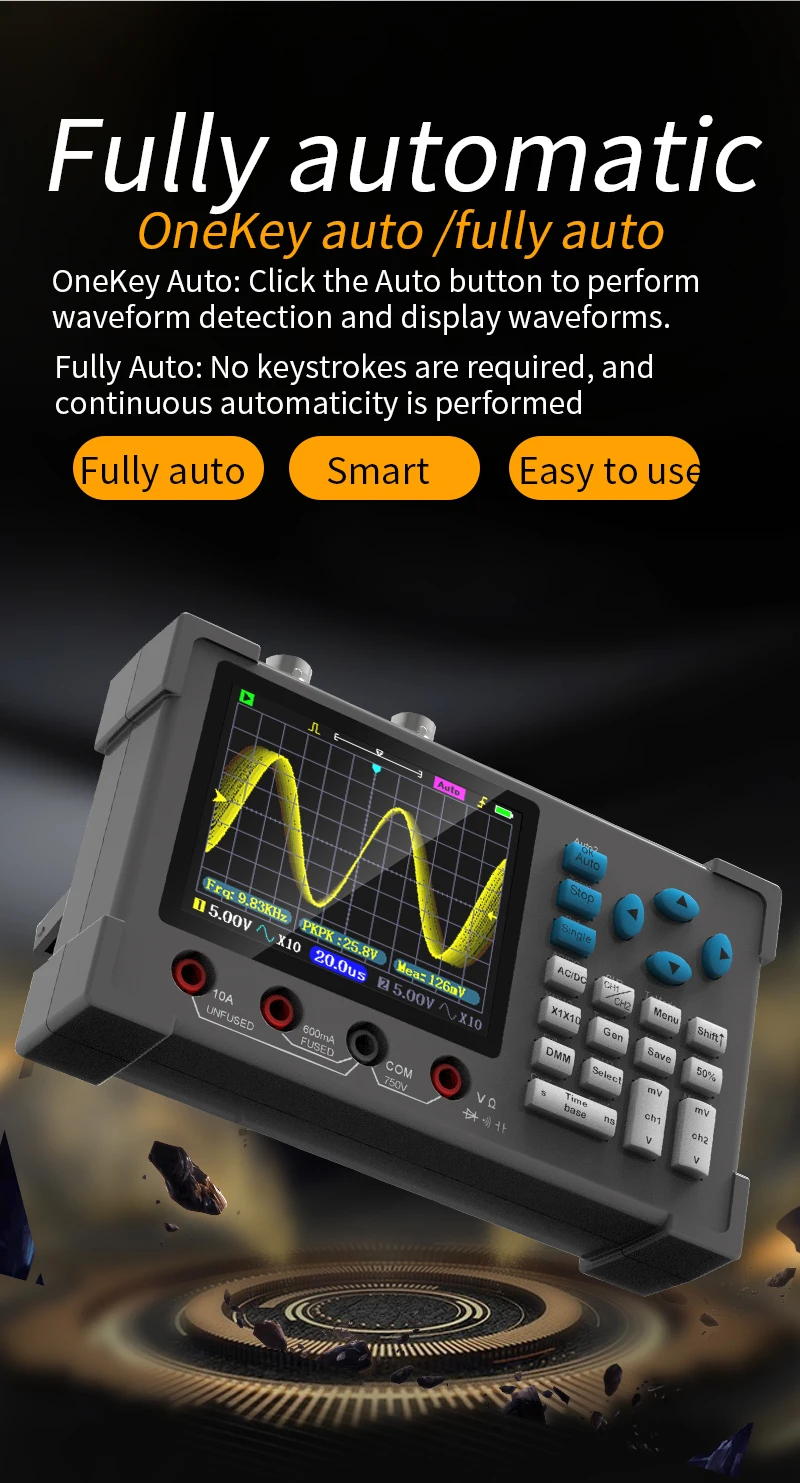

【Zwei automatische Modianpassung】: Unterstützt den automatischen und vollautomatischen Ein-Knopf-Modus, keine komplizierte Bedienung, Sie können die Wellenform schnell erkennen und anzeigen.Im vollautomatischen Modus sind keine Tastenanschläge erforderlich und eine kontinuierliche Automatisierung erfolgt.

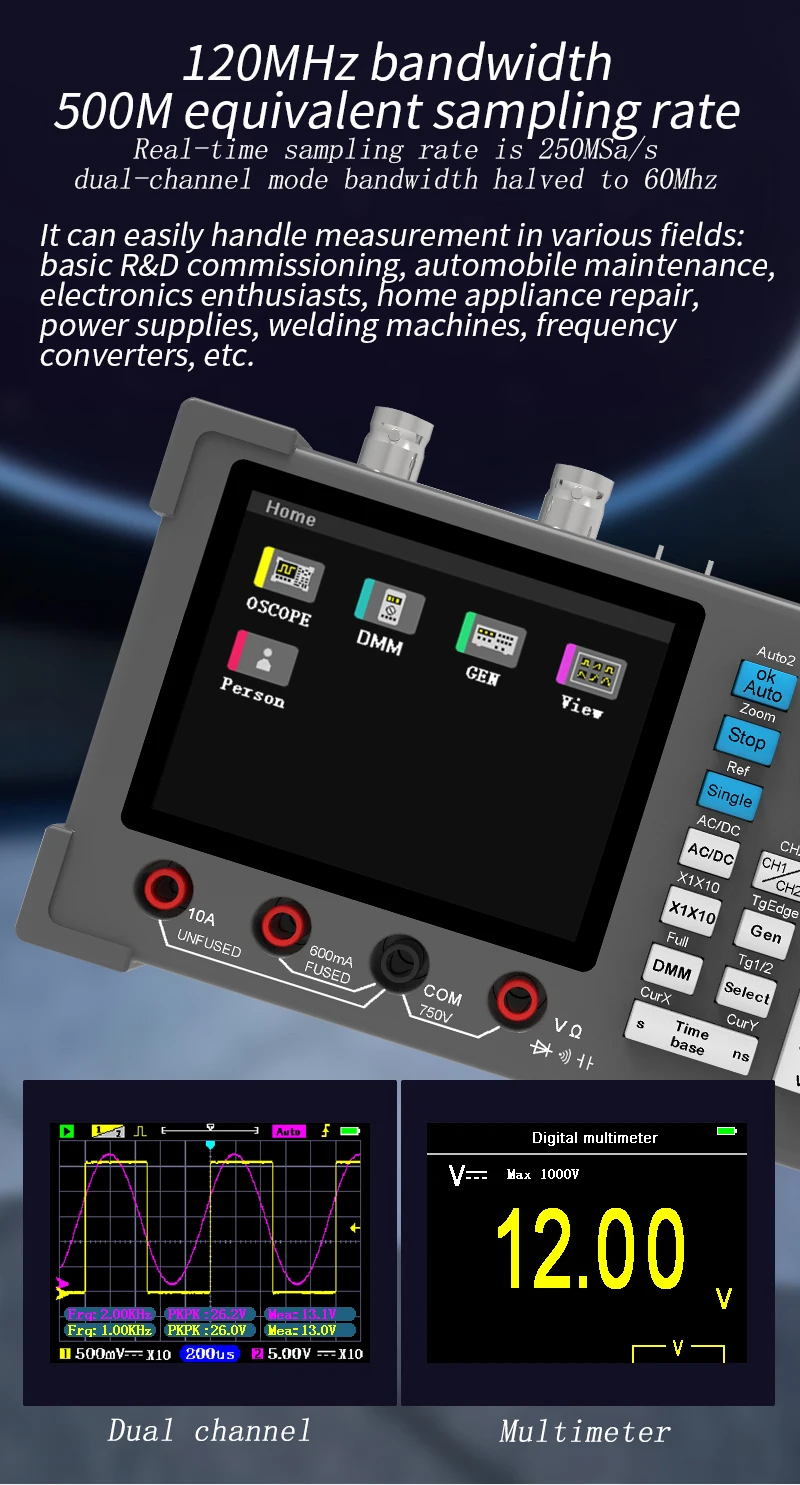

【Hohe Bandbreite und Abtastrate】: Die Echtzeit-Abtastrate beträgt 250 MSa/s, die Zweikanalmodusbandbreite ist auf 60 MHz aufgehört.
【Dual Channel】: Mit Zweikanalmodus, der zwei Signalwellenformen gleichzeitig messen und anzeigen kann, um Wellenformvergleich und -analyse zu erhalten.

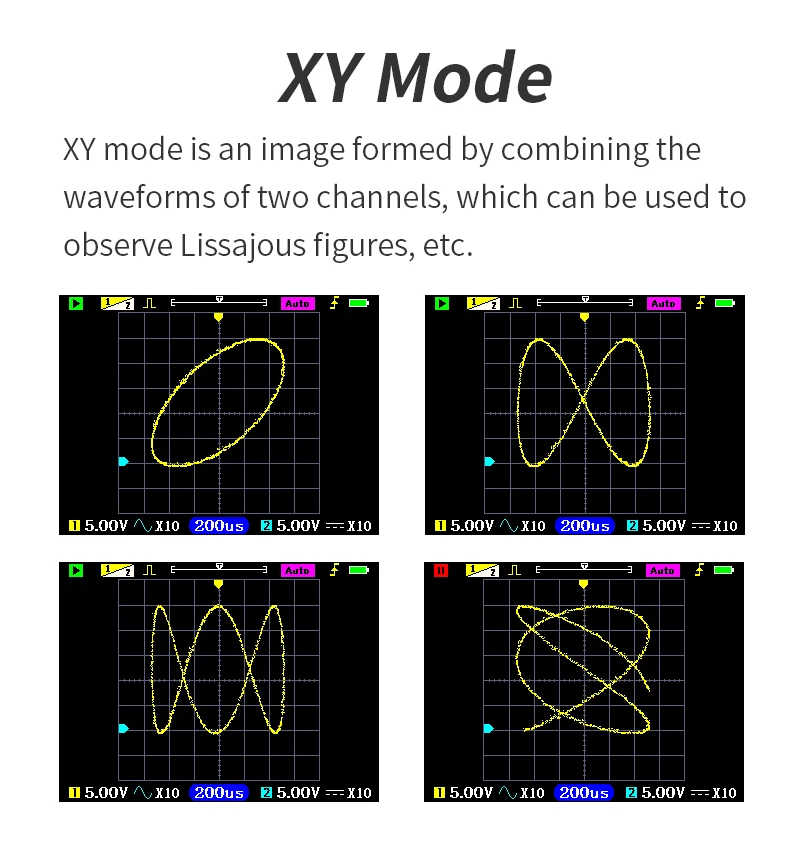

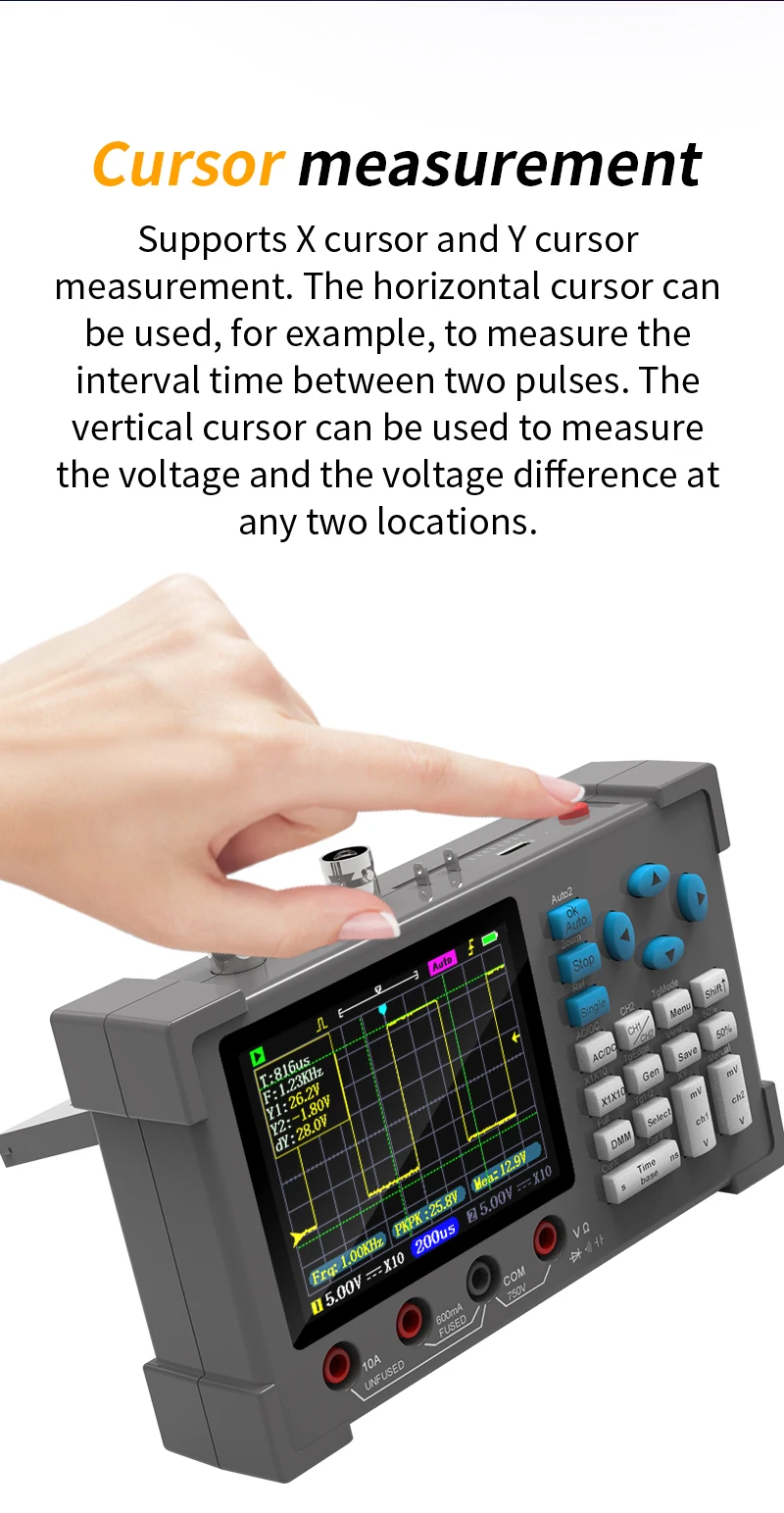

【X-Y-Modus für die Entleerungsmessung】: Der X-Y-Modus ist eine Bildgebung, die durch die Kombination der Wellenformen zweier Kanäle entsteht und häufig zur Anzeige der Phasendifferenz oder der Frequenzbeziehung zwischen zwei Signalen verwendet wird.Unterstützt die X-Cursor- und Y-Cursor-Messung.Der horizontale Cursor kann beispielsweise zur Messung der Intervallzeit zwischen zwei Impulsen verwendet werden.Mit dem vertikalen Cursor können Spannung und Spannungsdifferenz an zwei beliebigen Orten gemessen werden.
【FFT-Spektrum】: FFT (Fast Fourier Transform) ist ein Algorithmus, der Wellenformen im Zeitbereich in den Frequenzbereich umwandelt, mit dem die Frequenzkomponente in Wellenformen analysiert werden kann.Lineare und logarithmische Anzeigen werden unterstützt.Hinweis: FFT kann nur Spektrogramme anzeigen, Frequenzmessung wird nicht unterstützt.

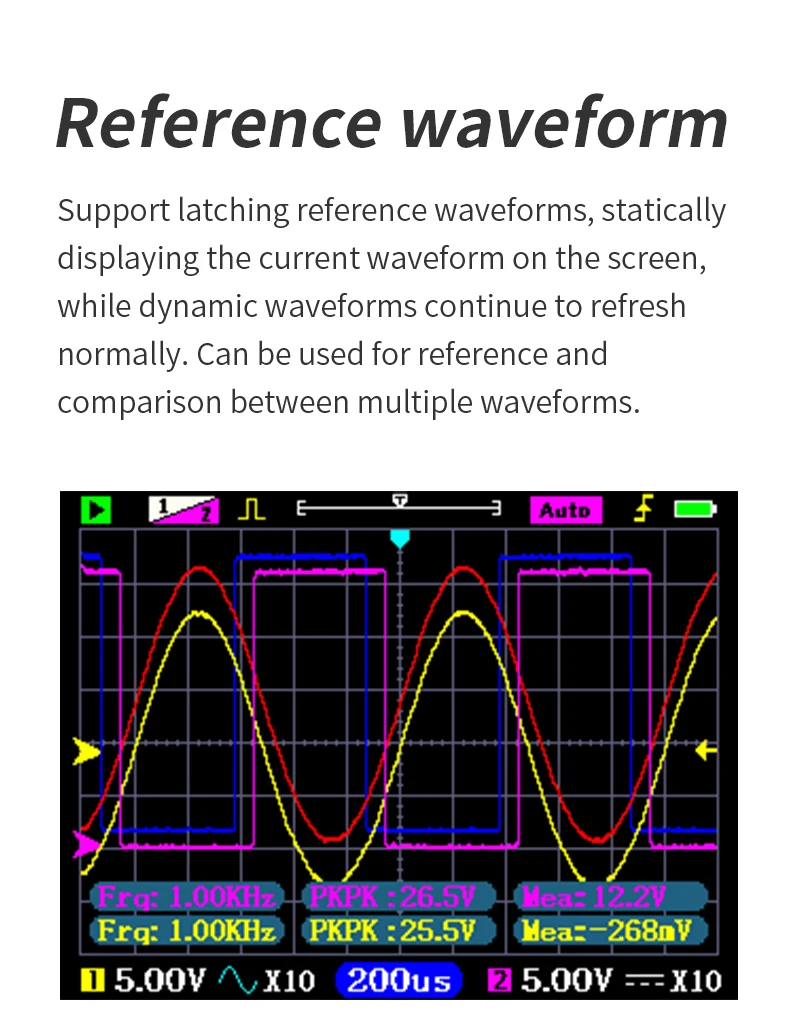

【Referenzwellenform】: Unterstützung für die Verriegelung von Referenzwellenformen, die aktuelle Wellenform wird statisch auf dem Bildschirm angezeigt, während die dynamischen Wellenformen weiterhin normal aktualisiert werden.Und kann als Referenz und Vergleich zwischen mehreren Wellenformen verwendet werden.

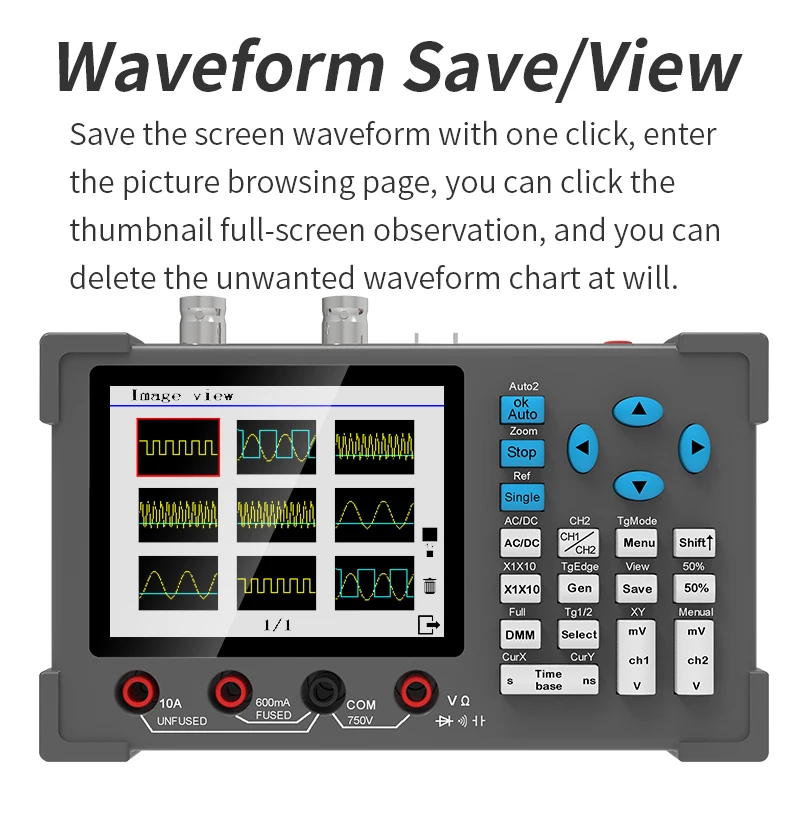

【Wellenform speichern/anzeigen】: Speichern Sie die Bildschirmwellenform mit einem Klick, rufen Sie die Seite zum Durchsuchen des Bildes auf. Sie können auf das Miniaturfoto klicken, um die Vollbildbeobachtung zu erhalten, und Sie können auch die unerwünschte Wellenformdiagramm nach Belieben löschen.

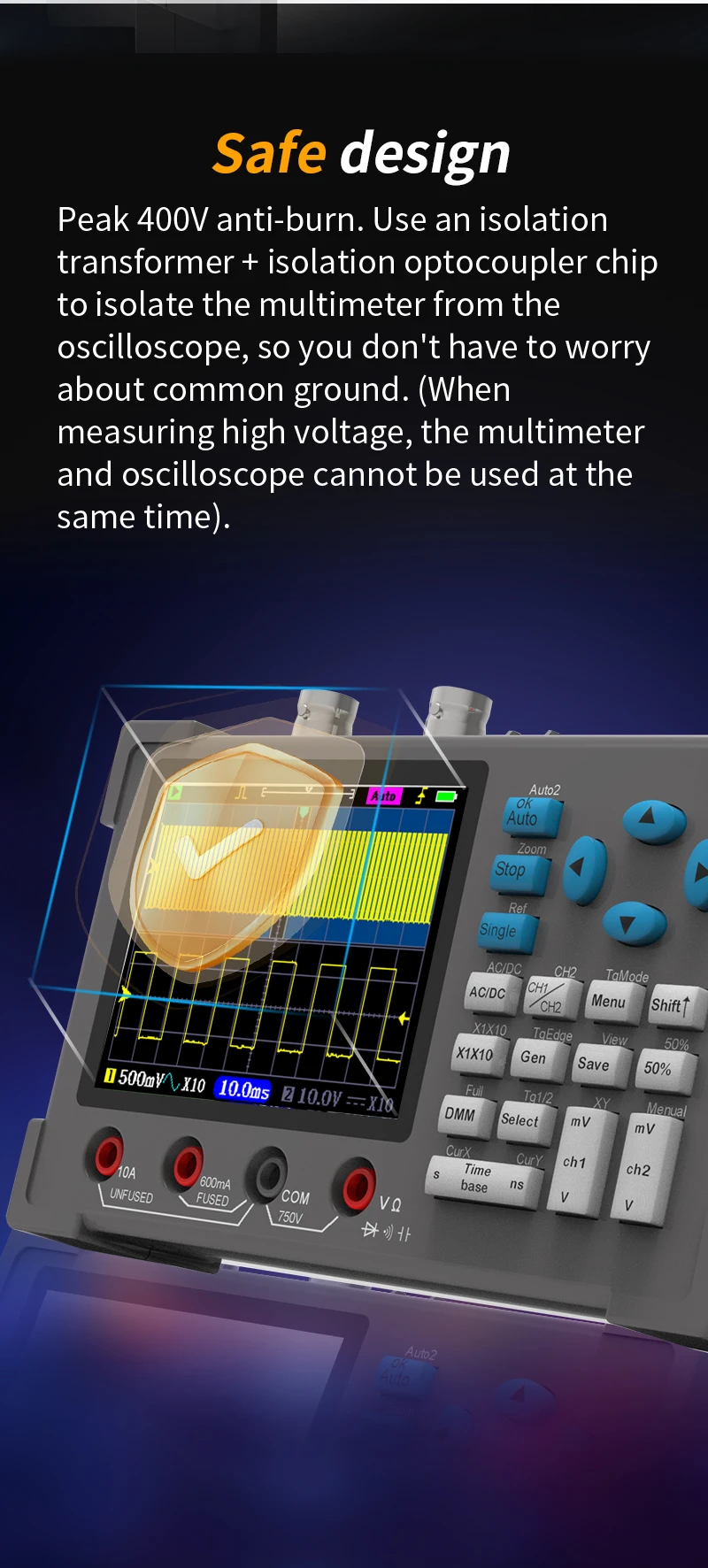

【Sichereres Design】: Verwenden Sie einen Trenntransformator und einen Isolations-Optokoppler-Chip, um das Multimeter vom Oszilloskop zu isolieren, sodass Sie sich keine Gedanken über eine gemeinsame Erdungsverkabelung machen müssen.(Bei der Messung von Hochspannungen können das Multimeter und das Oszilloskop nicht gleichzeitig verwendet werden).

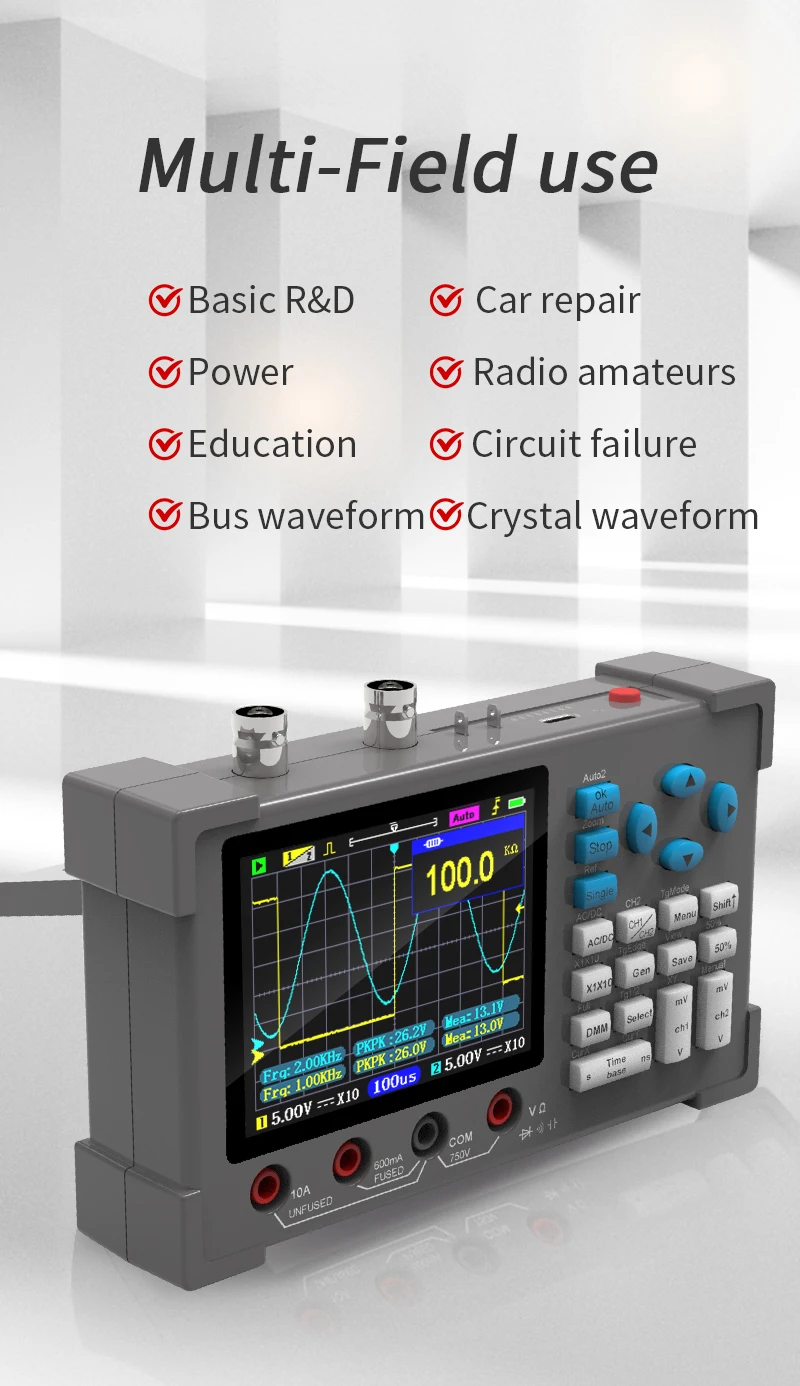

【Breite Anwendungen】: Es kann Messungen in verschiedenen Bereichen problemlos bewältigen und wird häufig in den Bereichen Prüfung und Debugging elektronischer Schaltkreise, Fehlerbehebung und Reparatur von Elektrogeräten eingesetzt

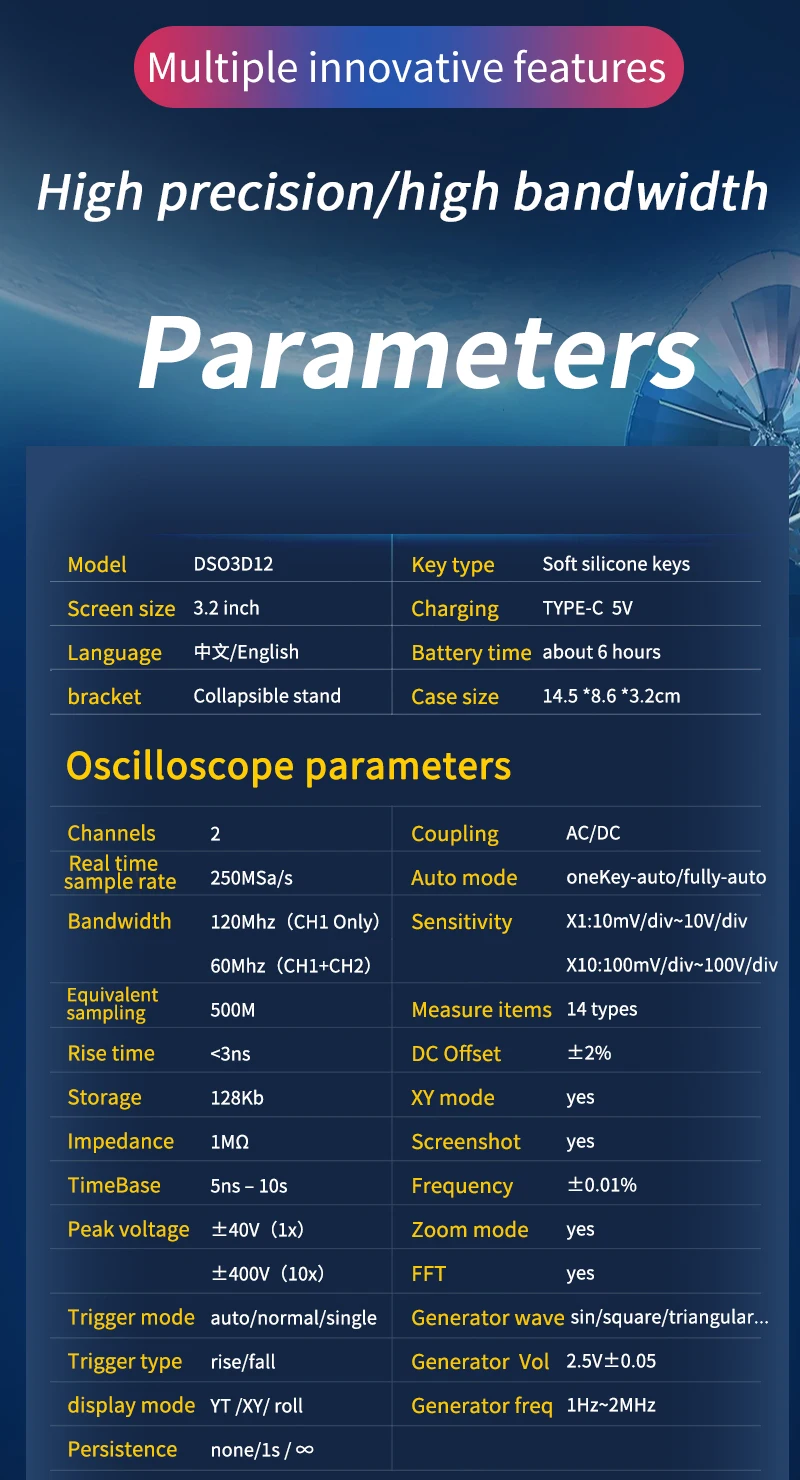

Spezifikationen:
Name: Digitales 3-in-1-Oszilloskop
Material: ABS
Anzeige: 3,2 Zoll IPS-Farbbildschirm
Batterie: 1 * eingebauter 2500 mAh wiederaufladbarer Akku (inbegriffen)
Laden: TYP-C 5V
Sprache: Chinesisch/Englisch
Oszilloskop:
Probenrate in Echtzeit: 200 Msps
Analogbandbreite: 120 MHz (nur CH1)); 60 MHz (CH1+CH2)
Äquivalente Probenahme: 500 m
Anstiegszeit: <3 ns
Speicher: 128 kb
Impedanz: 1ΜΩ
Zeitbasis: 5 ns – 10 s
Spitzenspannung: ±40V (1x), ±400V (10x)
Auslösemodus: automatisch/normal/einzeln
Auslösetyp: Anstieg/Abfall
Anzeigemodus: YT /X-Y/Rolle
Dauerwelle: keine/1s/∞
Automatischer Modus: OneKey-auto/vollautomatisch
Empfindlichkeit: X1:10mV/div~10V/div; X10:100mV/div~100V/div
Messen Sie Artikel: 14 Typen
Gleichstromversatz: ±2 %
X-Y-Modus: ja
Screenshot: ja
Frequenz: ±0,01 %
Zoommodus: ja
FFT: ja
Generatorwellen: Sünden/Quadratisch/Dreieckig
Generatorvol: 2,5 V ± 0,05
Generatorfrequenz: 1 Hz–2 MHz
Multimeter:
Gleichspannung: 600 mV/6,00 V/60.0 V/600 V/750 V, ±(0,5 %+3)
Wechselspannung: 600 mV/6,00 V/60,0 V/600 V, ±(1%+3)
Gleichstrom: 600 mA/10 A, ±(2%+5)
Wechselstrom: 600 mA/10 A, ±(3%+5)
Stromhinweis: 600-mA-Loch mit 1A-Sicherung, 10A-Loch ohne Sicherung
Widerstand: 600.0Ω±(1,5 %+3); 6.000 kΩ/60,00 kΩ/600.0 kΩ±(1%+3); 6.000ΜΩ, ±(1,5 %+5); 60,00ΜΩ, ±(3%+3)
Kapazität: 60,00 nF/600.0 nF/6,000 μF ± (5 % + 5), 60,00 μF/600,0 μF ± (10 % + 5)
Diode: 0,0 V ~ 3,3 V, 3,3 V höhere Anzeige OL
Durchgang: Ton bei 50 Ω und darunter
Artikelgröße: 145 * 86 * 32 mm / 5,71 * 3,39 * 1,26 Zoll
Packungsgröße: 220 * 150 * 70 mm / 8,66 * 5,91 * 2,76 Zoll
Paketgewicht: 600 g
Packliste:
1 * 3-in-1-Digitaloszilloskop
1 * Paar Teststift
2 * Kabel
1 * Ladekabel
1 * Satz Zubehör
