26.05.2023, 14:57

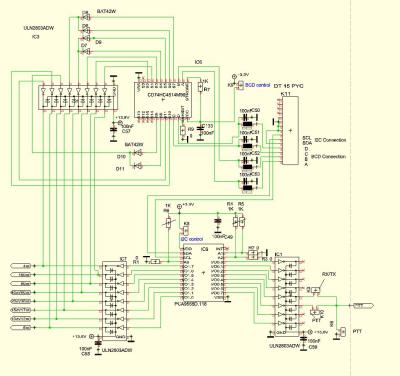

... in Ergänzung zur Belegung der BCD Schnittstelle anbei ein Banddecoder den ich gestern getestet habe.
Er funktioniert sowohl mit BCD Code als auch mit I2C.
Wird er parallel zu unserem Charly 25 Mainboard am I2C betrieben schaltet er synchron zu diesem.
Vielleicht für den einen oder anderen Eigenbauer nützlich da diese BCD Decoder relativ teuer angeboten werden...
Die Bauteile Kosten sind vernachlässigbar...
(wird später noch auf 600m und 2m erweitert um mit unser PA Modul zu ergänzen)
73,Edwin
Er funktioniert sowohl mit BCD Code als auch mit I2C.
Wird er parallel zu unserem Charly 25 Mainboard am I2C betrieben schaltet er synchron zu diesem.
Vielleicht für den einen oder anderen Eigenbauer nützlich da diese BCD Decoder relativ teuer angeboten werden...
Die Bauteile Kosten sind vernachlässigbar...
(wird später noch auf 600m und 2m erweitert um mit unser PA Modul zu ergänzen)
73,Edwin
