NXPs neue 65 V LDMOS-Technologie: für einfache Bedienung.

Die fünf Vorteile von NXP 65 V LDMOS

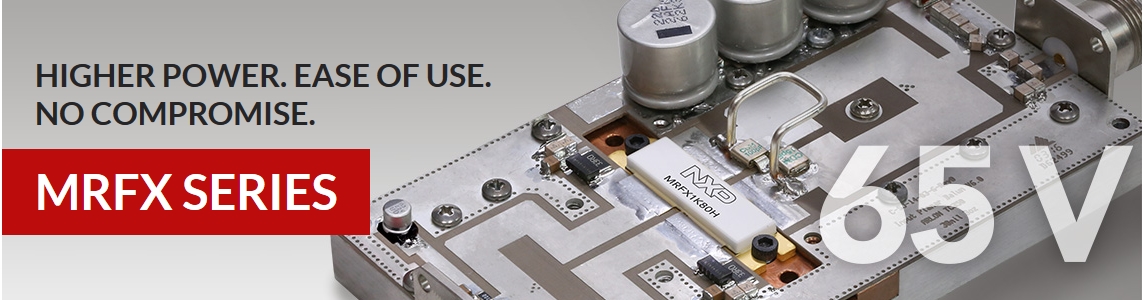

Bild von NXP Semiconductors

1. Mehr Leistung –

Höhere Spannung ermöglicht höhere Leistungsdichte, was dazu beiträgt, die Anzahl der zu kombinierenden Transistoren zu reduzieren.
Weniger combining Verluste, kleinere PAs, einfachere Stromversorgungs Management.

2. Schnellere Entwicklungszeit –

Bei höherer Spannung kann die Ausgangsleistung erhöht werden, während eine angemessene Ausgangsimpedanz beibehalten wird.
Einfacheres Matching auf 50 Ohm; Transistoren können Breitband verwendet werden.

3. Design-Wiederverwendung –

Dieser Impedanz-Nutzen sorgt auch für die Pin-Kompatibilität mit aktuellen 50 V LDMOS-Transistoren für eine bessere Skalierbarkeit.
Wenig bis kein Wiederholen von vorhandenen 50 V Endstufen.

4. Managefähigere Strompegel –

Höhere Spannung reduziert die Stromverluste im System.
Weniger belastet auf DC-Versorgung, bessere Systemeffizienz, weniger magnetische Strahlung.

5. Breiter Sicherheitsabstand –

Die höhere Durchbruchsspannung von 182 V verbessert die Robustheit und ermöglicht höhere Wirkungsgrade.

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen

Dieses Video beschreibt die 5 Vorteile der neuen 65 V LDMOS-Technologie von NXP, die für eine einfache Bedienung ausgelegt ist.

Quelle:
RF Device Data
NXP Semiconductors

* 65 V Introduction »

* 65 V Data Sheets  »



73, DL5AI Arno
