Neuer Red Pitaya STEMlab 122.88-16 SDR, zwei 16-Bit-ADCs

Red Pitaya hat kürzlich ein neues STEMlab-Produkt vorgestellt, das speziell für HF+50MHz SDR- und RF-Anwendungen entwickelt wurde, die Messsysteme mit höherer Präzision erfordern. Verbesserungen wurden auf der Grundlage von Rückmeldungen von Funkamateuren und Forschungslabors vorgenommen, die einen vielfach modifizierten Teil des STEMlab-Frontends haben, so dass sie Leistungsverstärker, Vorverstärker und Dämpfungsglieder, Filter, andere HAMradio- oder wissenschaftliche Elektronik anschließen konnten.

STEMlab 122.88-16 SDR verfügt über zwei 16-Bit-ADCs, 50-Ohm-Eingänge & 14-Bit-DACs 50-Ohm-Ausgänge, einen dreimal größeren Dual-Core-ARM Cortex A9 + Xilinx Zynq 7020 FPGA, einen extrem niedrigen Phasenrauschen-Takt von 122,88 MHz und 1Gbit Ethernet-Konnektivität. Die HF-Eingänge wurden in Bezug auf Verzerrungen, Rauschen und Übersprechen verbessert, was den Empfang und die Nutzung der Antennendiversität erheblich verbessert. Größeres FPGA bietet mehr Echtzeit-Verarbeitungsmöglichkeiten. Die Clock wurde von 125MHz auf 122.88MHz umgestellt, so dass das neue STEMlab mehr Hardware kompatibel mit HPSDR ist. Gute Nachrichten für aktuelle STEMlab-Anwender sind auch, dass das neue Gerät die Form nicht verändert hat, so dass es die aktuelle STEMlab-Plattform direkt ersetzt. STEMlab wird im Vergleich zur Version STEMlab 125-14 einen höheren Preis haben, aber das Preis-Leistungs-Verhältnis wird im Vergleich zu anderen ähnlichen Geräten auf dem Markt weiterhin sehr wettbewerbsfähig sein. Mit dieser verbesserten Leistung und Erschwinglichkeit glauben wir, dass STEMlab 122.88-16 SDR es der Red Pitaya Community ermöglichen wird, SDR-Transceiver und andere wissenschaftliche Geräte zu bauen, die mit wirklich hochwertigen Produkten auf dem heutigen Markt konkurrieren können.

Kompatibilitätstest-neuer CODEC mit Stemlab 16 (Prototyp)

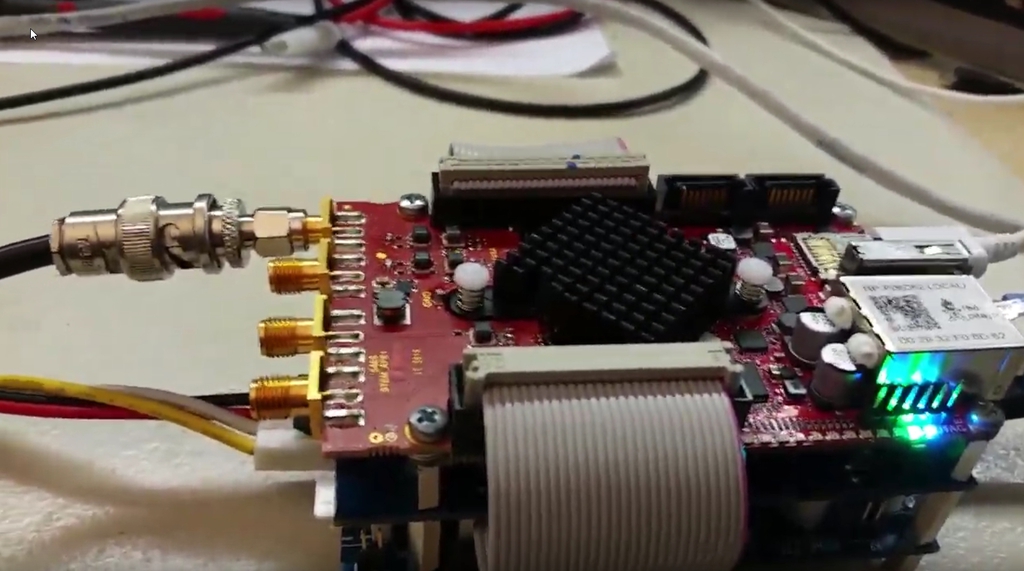

Stemlab16 Prototyp mit C25 neuem Codec-Board

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden



Quelle: https://www.redpitaya.com/n86/new-stemlab-sdr

Technical specifications
Basic
ProcessorProcessor DUAL CORE ARMCORTEX A9
FPGAFPGA Xilinx Zynq 7020 SOC
RAM512 MB
System memoryMicro SD up to 32 GB
Power consumption1,5 A
Connectivity
Ethernet1 Gbit
USBUSB 2.0
WIFIRequires WIFI dongle
RF inputs
RF input channels2
Sample rate122.88 Msps
ADC resolution16 bit
Full scale voltage range0,5 Vpp /-2 dBm
Input impendance

Coupling

50 ohm

AC

ADC SFDR (typical for 2nd harmonic)89 dBfs
ADC SNR (typical)76 dBfs
Lowest -3dB RF input corner frequency300 kHz
ADC input analog BW550 MHz

For use in under-sampling mode (direct RF sampling)

RF outputs
Number of RF outputs2
DAC sampling rate125
Msps DAC width14
bits Output impendance50
ohm CouplingAC
DAC SFDR @ 10 MHz86 dBc
DAC SFDR @ 30 MHz67 dBc
Lowest -3dB RF output corner frequency300 kHz
Full-scale RF output1 Vpp /+4 dBm
Clock
Sampling CLK phase noise @ 100 Hz offset-110 dBc
Sampling CLK phase noise @ 1 kHz offset-140 dBc
Sampling CLK phase noise @ 10 kHz offset-155 dBc
Sampling CLK phase noise @ 100 kHz offset-160 dBc
Extension connectors functionality
Digital IOs16
Analog inputs4
Analog inputs voltage range7V
Sample rate100 kS/s
Resolution12 bit
Analog outputs4
Analog outputs voltage range0-1,8 V
Communication interfacesI2C, SPI, UART
Available voltages+5 V, + 3,3 V, -4 V
