Bestückte Leiterplattenversion W230325.02 (Rendering aus Designsystem)
Softwareradio SDR (Software Defined Radio) ist eine moderne Funktechnologie, die eine direkte digitale Signalverarbeitung nutzt. Dieses Design umfasst eine 100 x 100 mm große Leiterplatte, auf der Empfänger, Sender, Ausgangsstufe und Ausgangsfilter gemeinsam integriert sind.
Inspiration:
Bestehendes Hermes-Lite 2 Transceiver SDR-Projekt (im Folgenden auch HL2). Diese Platine kann allein betrieben werden oder andere Erweiterungshardware kann über Stiftleisten im Inneren und am Rand der Platine daran angeschlossen werden. Diese Lösung gefällt mir nicht, insbesondere die Verbindung zweier Platinen am Rand mit einer Steckdosenleiste. Darüber hinaus hat der Autor bei der Gestaltung der Leiterplatte nicht viel Platz gespart und eine doppelseitige SMD-Bestückung ist hier nicht erforderlich. Für den Einsatz als Remote-HF-Transceiver wird meist nur eine Erweiterungsplatine mit HPF- und LPF-Filtern für Funkamateurbänder von 160 bis 10 m verwendet – N2ADR . Warum also nicht alles zusammenstellen?
Realisierung:
Damit die Herstellung einer Leiterplatte (im Folgenden auch PCB) möglichst effizient verläuft, müssen ihre Abmessungen in die Größenordnung von 100 x 100 mm passen. Diese Größe wird verwendet und das Brett hat eine quadratische Abmessung. Deshalb steht „SQUARE“ im Namen. Zur einfacheren Montage ist die Platine für die einseitige SMD-Bestückung ausgelegt. Es war eine Herausforderung für mich. Den gesamten Projektentwurf habe ich in KiCad EDA umgesetzt , das seit Version 7.0 für mich ein vollwertiges Profi-Tool ist. Ich habe es gerade mit dem Design dieser SQUARE SDR-Platine bestätigt. Die Box und die mechanische Struktur wurden in FreeCAD entworfen. Die Topographie der Anordnung der Anschlüsse auf der Frontplatte ist identisch mit der des HL2. Die Ausrichtung aller Anschlusssignale ist identisch mit dem gesamten HL2+N2ADR-Design. Im Hinblick auf die Beibehaltung der Vorderseitentopologie der ursprünglichen HL2-Leiterplatte und der vorgegebenen Abmessungen für das neue Leiterplattendesign war es nicht möglich, die Ausrichtung der Steckverbinder logisch an ihre Verbindungsart anzupassen.
Grundlegende Spezifikationen:
Versorgungsspannung 11 – 15 VDC
Frequenzbereich 1,8 – 30 MHz (160 – 10 m)
Ausgangs-HF-Leistung max. 5 W
Stromaufnahme beim Empfang ohne eingeschalteten Lüfter ca. 185 mA
Stromverbrauch beim Senden (CW 5 W) ohne Lüfter ca. 1350 mA
12-Bit-ADC/DAC
Gigabit Ethernet
Externer Takt-I/O
LED-Anzeige des Relais auf der Platine
SWR (PSV)-Messgerät
Innenlüfter 80 x 80 mm
integrierte Spannungsschnittstelle der seriellen Schnittstelle inklusive der Möglichkeit, Pull-Up-Widerstände über Jumper an Datenleitungen anzuschließen. Hardrock-50- Anschlussmöglichkeit (DB-9 ACC-Anschluss auf der Rückseite)
U.FL-Anschluss auf der Platine zum Anschluss von u.Fl (IPEX) – SMA-Buchse an der Rückseite (RX Direct Input)
Schutz und Anzeige bei falscher Versorgungsspannung (Unterspannung, Überspannung) oder falschem Anschluss (Verpolung)
Volle SW-, GW-Kompatibilität und Funktionalität mit Hermes-Lite 2
Leiterplatte 4 Lagen, Größe 100 x 100 mm
einseitige SMD-Bestückung
Gesamtaußenmaße in der Box: 126 (B) x 46 (H) x 110 (T) mm

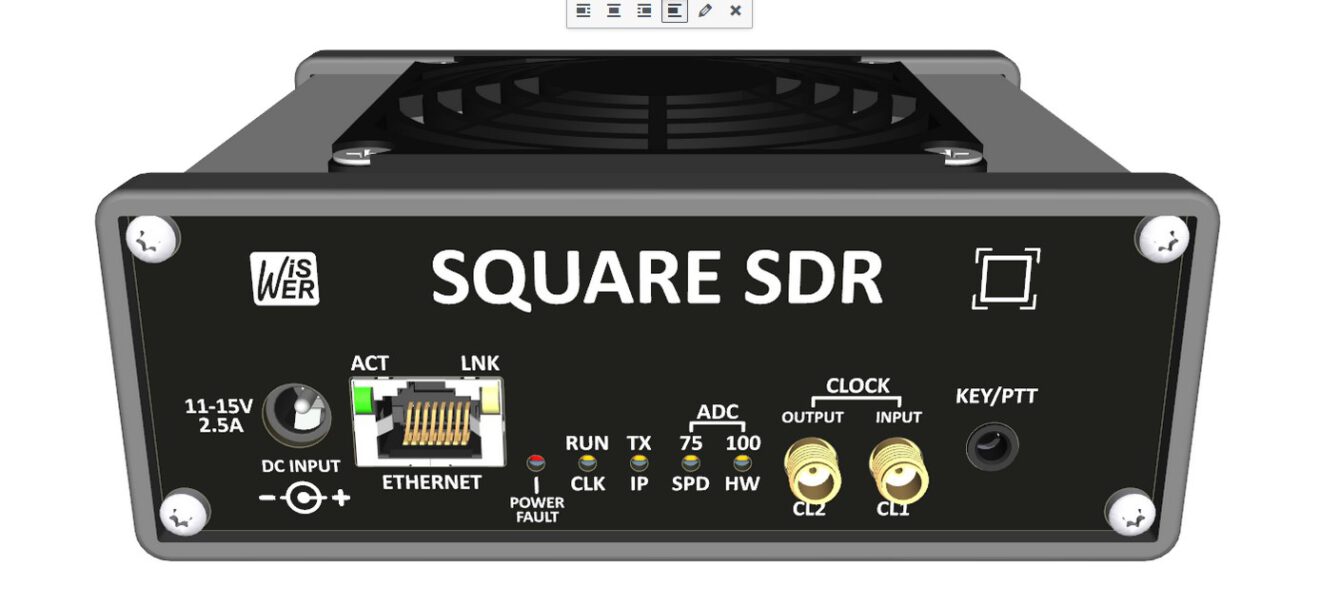

Vorderansicht:
Rückansicht:
Leiterplatte:
OberseiteUnterseite
Beschreibung der Anschlüsse und LEDs auf der Vorder- und Rückseite:
1. 5,5/2,1-mm-Gleichstromanschluss für den Stromeingang von einer 11-15-V-Quelle. Der Pluspol befindet sich am mittleren Stift. Die Quelle muss auf min. dimensioniert sein. 2,5 A
2. LED-Anzeige der LAN-Verbindungsaktivität
3. LED-Anzeige der LAN-Verbindung
4. ETHERNET RJ45-Anschluss zum Anschluss an ein LAN-Netzwerk 10/100/1000 Mbit/s Ethernet IEEE 802.3
5. LED-Fehleranzeige für (falsche) Versorgungsspannung oder Verpolung
6. LED-Anzeige für Einschalten und Betrieb des Systems
7. LED-Anzeige zum Umschalten in den Sendezustand
8. 9. LED-Anzeigen des Spitzenwerts des ADC-Empfängers
10. 11. Ein Paar SMA-Anschlüsse zum Anschluss des Ausgangs und Eingangs eines externen Taktsignals. Die Möglichkeit der gegenseitigen Synchronisierung anderer Geräte. Nicht häufig verwendet
12. TRS-Anschluss 3,5-mm-Buchse zum Anschluss von Telegrafentaste und PTT-Schalter (Push-to-talk) für manuellen Telegrafenbetrieb. S-GND, R-PTT, T-KEY
13. SMA-Anschluss, TX-Treiberausgang der Endstufe des Senders. Die Ausgangsleistung beträgt rund 40 mW. Dieser Ausgang ist nur bei ausgeschalteter Endstufe aktiv und wird im Dienstprogramm (SDR Console – TX Options) eingestellt. Nicht häufig verwendet
14. SMA-Anschluss, RX-Direktempfängereingang. Möglichkeit zum Anschluss eines Adapters für Pure Signal . Zusammen mit dem TX-Ausgang kann der SQUARE SDR als HF-Frontend für Vollduplex-Betrieb verwendet werden. Nicht häufig verwendet
15. Anschluss DB-9, ACC zum Anschluss externer Geräte. Die Möglichkeit, eine externe Leistungsstufe mit dem Antennentuner Hardrock-50 anzuschließen und zu steuern . Der Anschluss der einzelnen Buchsen ist im Bild dargestellt mit Beschreibung der Anschlüsse auf der Leiterplatte
16. SMA, ANT-Anschluss zum Anschluss einer Antenne oder einer externen Endstufe mit einer Impedanz von 50 Ohm. Die Ausgangsleistung des integrierten Senders beträgt 5W
17. RCA-Anschluss, EXTTR (externer Sender) oder externer PTT. Ansteuerung von externem Antennenrelais, allgemeiner Endstufe, Antennenverstärker usw. Der Ausgang erfolgt an der mittleren Buchse des RCA (CINCH)-Steckers gegen GND-Abschirmung. Es ist intern als positiver offener Kollektor mit einer maximalen Spannung von 30 V und einer Strombegrenzung von 100 mA geschaltet.
Robuste mechanische Konstruktion:
Grundlage der mechanischen Konstruktion ist ein Aluminiumprofil mit den Maßen 120 x 40 x 99 mm und einer Wandstärke von 4 mm. Für die Montage der Seitenwände, der Platine und des Lüfters werden Löcher maschinell in das Gehäuse gebohrt. An den Stirnseiten des Aluminiumprofils sind Kunststoffteile angebracht, in die die Seitenteile eingeschoben werden. Die Seitenteile sind als Leiterplatte mit hochwertiger Bedruckung realisiert. Auf der Innenseite der PCB-Seitenteile verbleibt Kupfer, das über vier Schrauben in den Ecken elektrisch mit dem Aluminiumprofil verbunden wird. All dies gewährleistet eine ausreichende Abschirmung der Betriebsfrequenzen des SDR selbst. Der gesamte Aufbau gewährleistet zudem eine ausreichende Kühlung für den Dauerbetrieb.
Aluminiumprofil mit einer Wandstärke von 4 mmDer Gesamtaufbau, das Aluminiumprofil, ist transparent gestaltet
Alternativer Stromanschluss:
Für den dauerhaften Einbau bei schlechteren klimatischen Bedingungen wurde eine Alternative geschaffen, die Leiterplatte mit einem robusteren Anschluss für die Versorgungsspannung (P2) auszustatten. Verwendeter Steckertyp PTR STLZ1550/2G-3.81-H-GREEN mit Gegenstück PTR AKZ1550/2-3.81-GREEN .
Für diese Option wird auch eine Frontplattenalternative empfohlen:
Inbetriebnahme:
Nach etwa zwei Monaten habe ich es endlich geschafft, die fehlenden Komponenten einzubauen und die Platine wiederzubeleben. Zu meiner Freude funktioniert die Platine beim ersten Einschalten und der Empfänger zeigt Leerlaufrauschen ohne angeschlossene Antenne -140 dBm bei einer eingestellten RX-Verstärkung von 20 dB. Die Arbeitspunkte der LDMOS-Transistoren (PA Bias) stelle ich in der letzten Stufe im empfohlenen Programm hl2setup ein , das dies automatisch erledigt. Ich führe meine eigene Operation an den Bändern im SDR- Konsolenprogramm durch , das Ihren Arbeitsplatz in einen fortschrittlichen Transceiver verwandelt 🙂
SQUARE SDR im Betrieb (abgebildet ist die erste Version der Platine W230325.01):
Am 15. Juni 2023 habe ich mit dieser Karte die erste Verbindung im 7MHz-SSB-Band über eine OK-Station hergestellt. Und zwar für die FD4-Antenne, die nicht ganz die richtige ist, aber bei meinen Verhältnissen im Wohnblock gibt es noch keine andere Option.
Endlich:
Dieses SQUARE SDR-Design wurde nicht mit dem Ziel erstellt, einen billigen Hermes-Lite 2-Klon zu erstellen, sondern mit dem Ziel, das Design für den Einzelzweck zu verbessern, zu vereinfachen und insgesamt zu rationalisieren. Das Hermes-Lite 2-Konzept wurde vom Autor Steven KF7O brillant entworfen und dafür verdient er nicht nur meine Bewunderung.
SQUARE SDR befindet sich derzeit in der Produktionsverifizierung und -prüfung. Der voraussichtliche Verfügbarkeitstermin ist für etwa Ende Oktober bis Anfang November dieses Jahres geplant. Es wird nur als vollständig montiertes Produkt erhältlich sein, wie im Titel dieses Artikels abgebildet.
Wenn Sie einen SQUARE SDR kaufen möchten , besuchen Sie bitte die Facebook-Gruppenseite von SQUARE SDR für weitere Informationen und nehmen Sie an der Umfrage „Informelle Käuferumfrage “ teil, um zu erfahren, wie viel ich mir die Produktionskapazität sichern sollte. Oder kontaktieren Sie mich . Danke schön.
