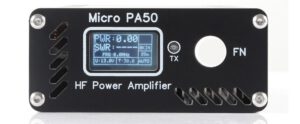

MICRO PA-50 HF-VERSTÄRKER mit Filtern und Schutzschaltung

50W intelligenter tragbarer Kurzwellen-Leistungsverstärker.

Automatische Hochgeschwindigkeits-Sende- und Empfangsumschaltung;

Automatisches Hochgeschwindigkeits-Umschalten von LPF-Filtern;

Leistungs- und Stehwellenanzeige und -schutz;

Spannungsanzeige und -schutz;

Temperaturanzeige, Temperaturschutz, intelligente Kühlung;

CW-Semi-Insert-Modus-Funktion;

Unterstützung des ICOM- und XIEGU-Bandumschaltprotokolls (V1.4 und höhere Softwareversion).
Parameter:

Frequenzbereich: 3,5MHz-28,5MHz

Eingangsleistung: 2-5W

Stehende Welle am Eingang: ≤2.0@50Ω

Maximale Ausgangsleistung: 40-50W@13.8V

Ausgangsimpedanz: 50Ω

Versorgungsspannung: 8,5V-14,2V; 13,8V (typ.)

Stromaufnahme: ≤12A

Maximale Betriebstemperatur: ≤55℃

Abmessungen: 88*38*143 (ohne Vorsprünge); 88*38*160 (mit Vorsprüngen)

Gewicht: ≈ 615g

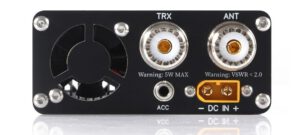

1. Schließen Sie die Antenne an die ANT-Schnittstelle an.

2. Schließen Sie das Funkgerät an die TRX-Schnittstelle an und stellen Sie die Ausgangsleistung des Funkgeräts auf etwa 2 W ein.

3. Schließen Sie ggf. die ACC-Schnittstelle an die ACC-Schnittstelle des Funkgeräts an.

4. Verbinden Sie das Netzkabel mit dem Netzteil oder der Batterie des Funkgeräts und stecken Sie es dann in die Steckdose des Leistungsverstärkers.

5. Drücken Sie die Sendetaste des Funkgeräts und beobachten Sie die Ausgangsleistung des Leistungsverstärkers. Wenn die Leistung nicht 50 W erreicht, erhöhen Sie bitte die Ausgangsleistung des Funkgeräts, andernfalls

reduzieren Sie bitte die Ausgangsleistung des Funkgeräts. In jedem Fall sollte die Ausgangsleistung des Funkgeräts nicht über 5 W liegen.

6. Der Leistungsschutz kann ausgelöst werden, wenn die Antenne durch das Klimagerät abgestimmt wird.

In diesem Modus ist es nicht erforderlich, eine externe PTT-Steuerleitung anzuschließen.

Der RF-Trigger des Hochgeschwindigkeits-Erkennungsmodus wird durch den Interrupt-Modus realisiert, so dass die Reaktionsgeschwindigkeit sehr schnell ist. Laut Test beträgt die Reaktionszeit weniger als 2 ms. Mit dieser automatischen Triggerung brauchen Sie keine PTT-Steuerleitung anzuschließen, um den Verstärker automatisch in den Sendemodus zu schalten, wenn Sie ein Signal eingeben.



In diesem Modus kann der entsprechende LPF-Filter automatisch umgeschaltet werden, ohne dass die Bandsteuerleitung angeschlossen werden muss.

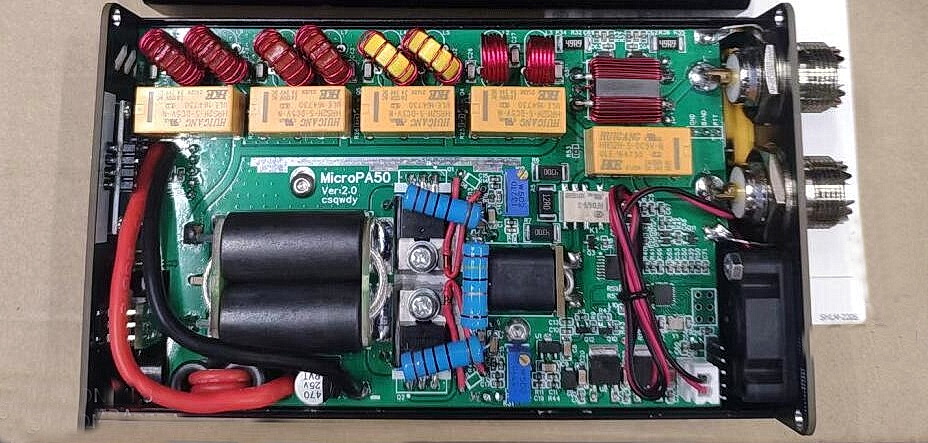

Entwerfen Sie ein Frequenzerkennungsmodul auf der Schaltung, so dass sie automatisch auf das entsprechende LPF-Filter umschalten kann, je nach der Frequenz des von Ihrem Radiosender in den Leistungsverstärker eingegebenen Hochfrequenzsignals. Das bedeutet, dass Sie das ICOM-Bandumschaltprotokoll nicht benötigen, um die Umschaltung des entsprechenden LPF-Filters automatisch durchzuführen. Und die gesamte Erkennungsschaltgeschwindigkeit beträgt weniger als 100ms.



Auch wenn die Station nicht über einen CW-Halbeinfügemodus verfügt, hat dieser Verstärker eine einstellbare Halbeinfügemodus-Funktion.

Die Halbeinfügungs-Verzögerungszeit kann durch Doppelklick auf die Multifunktionstaste umgeschaltet werden, der Bereich beträgt 100ms-3s. Besondere Erinnerung: Aufgrund des Einflusses der Laufgeschwindigkeit des Programms wird diese Zeit je nach Test einen Fehler von ±20ms aufweisen.



Wenn die Leistung weniger als 10 W beträgt und das VSWR 3,0 überschreitet oder die Leistung mehr als 10 W beträgt und das VSWR 2,0 überschreitet und die Leistung 55 W überschreitet, wird der Leistungsverstärker automatisch ausgeschaltet, die Anzeige blinkt entsprechend, um den Wert anzuzeigen, der den Schutz auslöst, und der Summer gibt einen Alarm.

Hinweis: Der Höchstwert des dynamischen Leistungsbalkens beträgt 55 W, der Höchstwert des dynamischen Stehwellenbalkens 9,99. Wenn der Leistungsverstärker ausgeschaltet ist, beträgt der Maximalwert des Leistungsdynamikbalkens 150 W.



Wenn die Temperatur über 35 Grad liegt, schaltet sich das Gebläse ein, und wenn die Temperatur unter 34 Grad liegt, schaltet sich das Gebläse aus. Wenn die Temperatur über 55 Grad liegt, wird die Endstufe ausgeschaltet, und ein blinkender Hinweis und ein Summer schlagen Alarm. Wenn die Temperatur unter 55 Grad liegt, wird der Leistungsverstärker automatisch aktiviert.

Wenn sich der Leistungsverstärker im Sendebetrieb befindet, schaltet sich das Gebläse sofort ein und nach einer Verzögerung von 10 Sekunden wieder aus, wenn die Temperatur unter 34 Grad liegt. Ist die Temperatur höher als 34 Grad, läuft der Lüfter

weiter arbeiten. Das Gebläse wird ausgeschaltet, bis die Temperatur unter 34 Grad liegt und die beiden Bedingungen nicht mehr gegeben sind.



Wenn die Spannung niedriger als 8,5 V oder höher als 14,5 V ist, wird der Leistungsverstärker abgeschaltet. Außerdem sind in der Hardware Transientenunterdrückungsdioden eingebaut, die den Leistungsverstärker vor Schäden schützen, wenn die Spannung über 15,8 V liegt oder die positiven und negativen Pole der Stromversorgung vertauscht sind. Wenn die Sicherung durch Verpolung oder Überspannung durchbrennt, müssen Sie sie manuell austauschen. Die Sicherung befindet sich in dem weißen Sicherungskasten am Netzkabel.

Wenn die Spannung unter 8,5 V liegt, ist die Funktion zum Abschalten der Endstufe sehr hilfreich, wenn Sie Lithiumbatterien zur Stromversorgung verwenden, wenn Sie im Freien unterwegs sind.

Halten Sie die Multifunktionstaste gedrückt, um den Verstärker ein- oder auszuschalten. Nach dem Ausschalten des Verstärkers wird „OFF“ im Bereich „Amplifier Status Display“ des Displays angezeigt.



Drücken Sie bei Strom- oder Stehwellenschutz die Multifunktionstaste einmal kurz, um den Stromschutz auszuschalten.



Doppelklicken Sie auf die Multifunktionstaste, um die Verzögerungsparameter des CW-Halbeinschaltungsmodus zu durchlaufen. Der Einstellbereich der Verzögerungsparameter beträgt 100ms-3000ms. Wenn die

BKIN“ angezeigt wird, ist die Funktion des CW-Halbeinfügungsmodus ausgeschaltet.



In der Betriebsart AUTO werden beim Umschalten von High-Band auf Low-Band aufgrund der Zeitspanne von 100 ms für die Erkennung und Umwandlung des Bandes große Oberwellen erzeugt. Es wird empfohlen, beim Umschalten von High-Band auf Low-Band manuell zu schalten. Drücken Sie die Multifunktionstaste 3 Mal kurz hintereinander, um zwischen den Bändern zu wechseln. Die manuelle Bandumschaltung hat eine niedrigere Priorität als AUTO und die ICOM- oder XIEGU-Bandumschaltprotokolle.

5 Auswahl des Bandumschaltprotokolls

Unterstützung des Bandumschaltprotokolls von ICOM und XIEGU, Auswahl durch 5-maliges Drücken der Multifunktionstaste in schneller Folge. Hinweis: Softwareversion V1.4 und höher.



Drücken Sie die Multifunktionstaste 6-mal kurz hintereinander, um den Anzeigemodus der Stehwelle zu wechseln. Es handelt sich dabei um den Normalmodus (R.T) bzw. den Peak-Hold-Modus (P.H). SSB empfiehlt die Verwendung des Peak-Hold-Modus, der die Überprüfung des Leistungs- und Stehwellenstatus erleichtert.

Status der Stehwelle. Hinweis: Softwareversion V1.8 und höher.



Nach dem Ausschalten des Leistungsverstärkers kann dieser als Leistungs- oder Stehwellenmesser verwendet werden. Die maximale Leistungsmessung beträgt 150 W und die maximale Stehwellenmessung 99,9. Wie Sie den Leistungsverstärker ausschalten können, entnehmen Sie bitte der Funktion 1.



Drücken Sie die Multifunktionstaste 8 Mal kurz hintereinander, um den unbegrenzten Modus zu aktivieren. Drücken Sie die

Drücken Sie die Multifunktionstaste erneut kurz hintereinander, bevor der Bildschirm die Aufforderung anzeigt und der Countdown noch nicht abgelaufen ist, um den unbegrenzten Modus zu beenden.
In diesem Modus wird die Ausgangsleistung nicht begrenzt, und das hohe VSWR wird nicht geschützt.

Bitte verwenden Sie ihn mit Vorsicht. Und es wird immer noch empfohlen, nicht mehr als 5 W Eingangsleistung zu verwenden.

Wichtiger Hinweis: Wenn Sie den unbegrenzten Modus aktivieren, verlieren Sie Ihre

Garantie. Jegliche Probleme, die dadurch verursacht werden, gehen auf Ihr eigenes Risiko.

1. Bitte halten Sie sich an die einschlägigen Funkgesetze und -vorschriften, um diesen Leistungsverstärker legal zu verwenden.

2. Verwenden Sie keine unangepassten Antennen, Speiser oder HF-Anschlüsse.

3. Schließen Sie den Plus- und Minuspol des Netzteils nicht vertauscht an.

4. Schließen Sie das Netzgerät nicht an eine Stromversorgung mit einer Spannung von mehr als 14,2 V an.

5. Verwenden Sie den Verstärker nicht bei Gewitter und ziehen Sie den Antennenanschluss bei Gewitter ab.

6. Verwenden Sie den Verstärker nicht bei Regen, Wasser oder in einer feuchten Umgebung mit einer Luftfeuchtigkeit von mehr als 75%.

7. Nehmen Sie den Verstärker nicht ohne Genehmigung auseinander. Der Kontakt mit den Bauteilen auf der Platine des Leistungsverstärkers im Sendezustand kann aufgrund der Hochfrequenzsignale zu Verbrennungen der Haut führen.

1. wenn die automatische Bandumschaltung vom High-Band auf das Low-Band umschaltet,

kann es vorkommen, dass große Oberwellen sofort ausgegeben werden. Wenn Sie darüber besorgt sind, wird empfohlen, die manuelle Bandumschaltung oder die ICOM- und XIEGU-Bandumschaltprotokolle zu verwenden, um die Bandumschaltung des Verstärkers zu steuern.

Wenn Sie eine Antenne mit Endeinspeisung oder eine GP-Antenne verwenden, erden Sie die Antenne bitte korrekt und verwenden Sie eine Drosselspule, um durch Unsymmetrie verursachte Störungen zu unterdrücken. Andernfalls kann es zu einer abnormalen Leistungs- und Stehwellenerkennung des Leistungsverstärkers oder sogar zu einem Absturz der Software kommen.

3. wenn Sie den RF-Trigger-Modus verwenden, um RF-Umschaltungen anstelle der externen PTT-Steuerung durchzuführen, wird empfohlen, den Semi-Insertion-Modus zu verwenden, so dass es häufige Sende- und Empfangsumschaltungen in der Sprachlücke gibt, und die Parameter des Semi-Insertion-Modus können auf 300-1000ms eingestellt werden.

4. Mit der kontinuierlichen Aktualisierung und Verbesserung der Software und Hardware, Software-Funktionen und Leistung werden leicht unterschiedlich sein, ohne vorherige Ankündigung!

1 x PA50 Leistungsverstärker

1 x Kabel
