RFNM: Ein SDR der nächsten Generation mit 10 MHz bis 7200 MHz Abstimmbereich, 12-Bit ADCs und bis zu 612 MHz Bandbreite

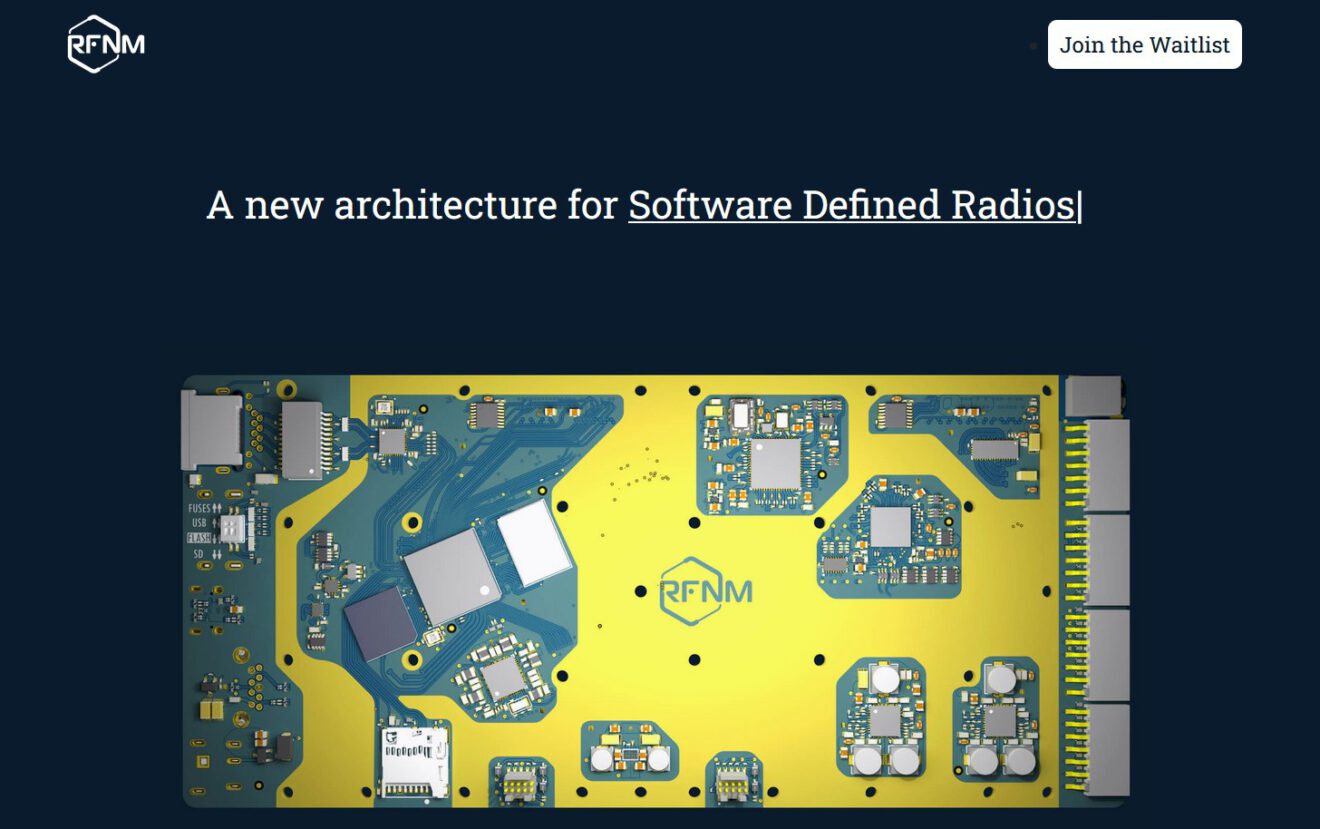

Der RFNM hat acht 12-Bit-ADCs an Bord und bietet eine Echtzeit-Bandbreite von bis zu 612 MHz für den Empfang. Zum Senden verfügt er über zwei DACs mit bis zu 153 MHz Sendebandbreite. Der Abstimmbereich reicht von 10 MHz bis zu 7200 MHz. Das Frontend verfügt außerdem über 13 Vorwahlfilter und sechs verschiedene LNAs sowie programmierbare Dämpfungsglieder.
Da die 12-Bit-Bandbreite von 612 MHz des Geräts nur schwer zu bewältigen ist, werden ein VSPA-DSP-Prozessor, integrierte ARM-CPU-Kerne und eine GPU mit 16 GFLOPS für die Verarbeitung all dieser Daten sorgen. Die Konnektivität wird entweder über USB 3.0 oder Ethernet erfolgen.
Der wichtigste Basisband-Chip auf dem SDR ist der Layerscape® Access LA9310 Chip von NXP, der I/Q ADCs und DACs bereitstellt. Diese Signale werden an das RFNM Daughterboard Interface gesendet, wo sie auf den gewünschten Frequenzbereich hochkonvertiert werden. So kann der Endnutzer für verschiedene Anwendungen ein anderes Daughterboard wählen.
Die Granita-Zusatzplatine kann von 600 MHz bis 7200 MHz abgestimmt werden. Um Frequenzen bis hinunter zu 10 MHz zu erhalten, verwendet RFNM den RFFC2071A-Mischer. Es wird auch eine billigere „Lite“-Version geben, die keinen Mischer verwendet und daher nur eine Abstimmung von 600 MHz bis 7200 MHz ermöglicht.
Sie können sich auf die RFNM-E-Mail-Warteliste setzen lassen und finden weitere Details dazu unter rfnm.io.
Alle Schnittstellen, die Sie jemals brauchen werden
Die RFNM-Tochterplatine verfügt über 2x Hirose 100-Pin-Anschlüsse, die 4x ADC- und 2x DAC-Leitungen zu jeder Tochterplatine führen, sowie über dedizierte I2C-, SPI-, UART-, CAN- und GPIO-Anschlüsse und unsere eigene Timing-Schnittstelle.
Wir nennen es die RFNM-Schnittstelle. Click here for a pinout.
Benutzerschnittstellenanschluss Schließen Sie Ihr externes Testgerät über einfache 3,3V, 2,54″ Stiftleisten an. Sprechen Sie UART oder I2C mit den Onboard-Prozessoren, nutzen Sie die GPIOs oder den programmierbaren, differenziellen Taktausgang.
2x USB 3.0, HDMI 2.0, 1 Gbit/s Ethernet Nutzen Sie die Leistung des i.MX-Prozessors für eigenständige Anwendungen, z. B. einen tragbaren Spektrumanalysator mit HDMI-Ausgang und USB-Tastatur, oder verbinden Sie ihn über den USB-C-Anschluss mit einem Host-Computer. Benötigen Sie einen Remote-Betrieb? Der Ethernet-Anschluss und der zusätzliche Stromeingang unterstützen Sie dabei.
Eingang/Ausgang für Referenztakt Verwenden Sie den Si5510, um Takte bis zu 3,2 GHz zu erzeugen, oder speisen Sie die Referenz Ihres Labors ein.
OCXO Option Die Frequenzreferenz des RFNM kann durch Abhören eines nahegelegenen Mobilfunkmastes auf ein ppb genau abgestimmt werden. Wenn Sie dennoch einen OCXO benötigen, steht Ihnen ein gut durchdachter, von Hand lötbarer Footprint zur Verfügung.Ein neues Ökosystem von kompatiblen Boards
Dank des unglaublichen Siliziums in der Hauptplatine und der RFNM-Schnittstelle kann eine breite Palette von Anwendungen mit Tochterplatinen realisiert werden.
Granita
Granita ist unser Versuch, die fortschrittlichste HF-Platine aller SDRs für Verbraucher zu bauen. Wir haben keine Kosten gescheut, und das sieht man.
Der wichtigste RFIC ist der Granita von Arctic Semiconductor, der von Haus aus einen Frequenzbereich von 600 bis 7200 MHz abdecken kann. Unser Board erweitert diesen Frequenzbereich mit einem RFFC2071A-Mischer auf bis zu 10 MHz.
Es gibt zwei eingebettete Antennen, um sicherzustellen, dass wir jede interne Frequenzdrift durch Synchronisation mit dem Mobilfunknetz korrigieren können. Eine komplexe Reihe von Latches und Schieberegistern sowie sechs verschiedene Timing-Domänen sorgen dafür, dass wir immer genau zum richtigen Zeitpunkt auf den gewünschten Signalweg umschalten können.
Wir sind noch einen Schritt weiter gegangen und haben 13 Vorselektionsfilter und sechs verschiedene LNAs für jedes Frontend, programmierbare Dämpfungsglieder sowohl für den Empfänger- als auch für den Senderpfad und zwei Sendeverstärker hinzugefügt.
Granita Lite [in Entwicklung]
Granita Lite ist eine vereinfachte Version der obigen Granita-Karte. Es gibt keinen zusätzlichen Mischer, so dass die Betriebsfrequenz von 600 bis 7200 MHz begrenzt ist.
Granita Lite ist eine vereinfachte Version der obigen Granita-Karte. Es gibt keinen zusätzlichen Mischer, so dass die Betriebsfrequenz von 600 bis 7200 MHz begrenzt ist.
Es gibt keine integrierten Antennen, weniger Filter und Verstärker.
Lime [in Entwicklung]
Wir arbeiten eng mit LimeMicro, dem Hersteller des LMS7002-Chips und dem Hersteller des LimeSDR, zusammen, um ein RFNM-Board zu entwickeln, das ihr Silizium verwendet. Sie wird 10 bis 3500 MHz abdecken.
Wir arbeiten eng mit LimeMicro, dem Hersteller des LMS7002-Chips und dem Hersteller des LimeSDR, zusammen, um ein RFNM-Board zu entwickeln, das ihr Silizium verwendet. Sie wird 10 bis 3500 MHz abdecken.
RTL [Konzeptphase]
Die preiswerten TV-Tuner, die in RTL-SDR-Geräten zu finden sind, können bis zu 2 GHz verarbeiten, haben aber nur eine sehr geringe Echtzeit-Bandbreite von etwa 10 MHz. Jedes RFNM-Interface hat jedoch 4x 153 MSPS ADC-Spuren, wie wäre es also, wenn man das in der Menge ausgleichen könnte?
Die preiswerten TV-Tuner, die in RTL-SDR-Geräten zu finden sind, können bis zu 2 GHz verarbeiten, haben aber nur eine sehr geringe Echtzeit-Bandbreite von etwa 10 MHz. Jedes RFNM-Interface hat jedoch 4x 153 MSPS ADC-Spuren, wie wäre es also, wenn man das in der Menge ausgleichen könnte?
Oszilloskop [Konzeptphase]
Durch die Entwicklung eines einfachen Oszilloskop-Frontend-Boards können wir RFNM in ein 4-Kanal-USB-Oszilloskop mit 50 MHz (3x Oversampling) verwandeln. In Verbindung mit einer RF-Karte wird es zu einem Mixed-Signal-Analysator.
Durch die Entwicklung eines einfachen Oszilloskop-Frontend-Boards können wir RFNM in ein 4-Kanal-USB-Oszilloskop mit 50 MHz (3x Oversampling) verwandeln. In Verbindung mit einer RF-Karte wird es zu einem Mixed-Signal-Analysator.
Breakout-PlatineDiese preiswerte Platine ist nützlich für die Entwicklung und stellt jeden einzelnen Anschluss des RFNM-Interface zur Verfügung.
Specifications
| Total Real Time Bandwidth |
|
|---|---|
| Resolution, Speed |
|
| Analog to Digital Converters |
|
| Digital to Analog Converters |
|
| DSP Core |
|
| DSP FFT Engine |
|
| Phase Noise |
|
| Digitally Controlled Oscillator |
|
| Frequency Offset Accuracy |
|
| Local Frequency Standard |
|
| Multiple Devices Sync |
|
| Main Processor |
|
| Real Time Processor |
|
| Graphics Processing Unit |
|
| USB |
|
| Ethernet |
|
