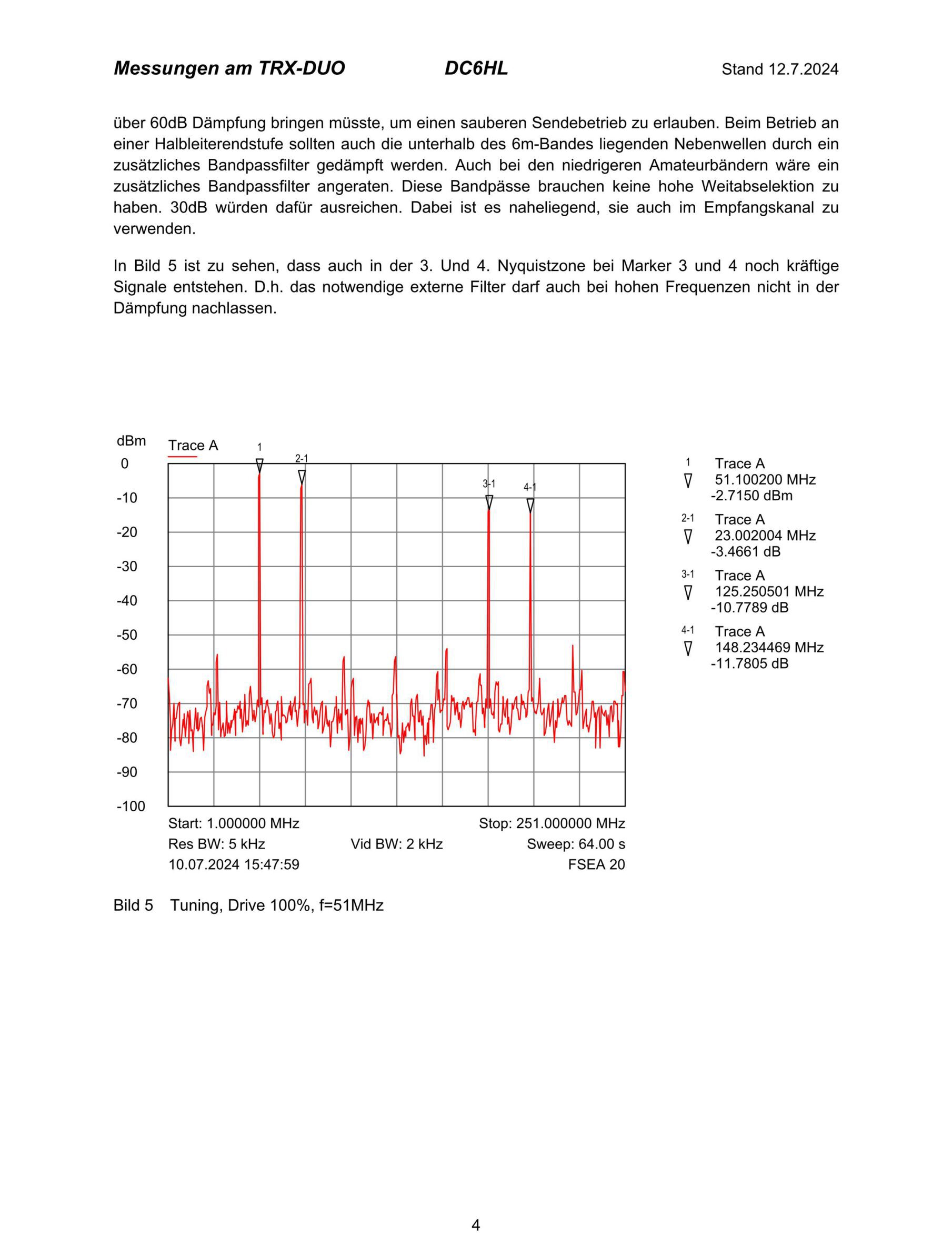

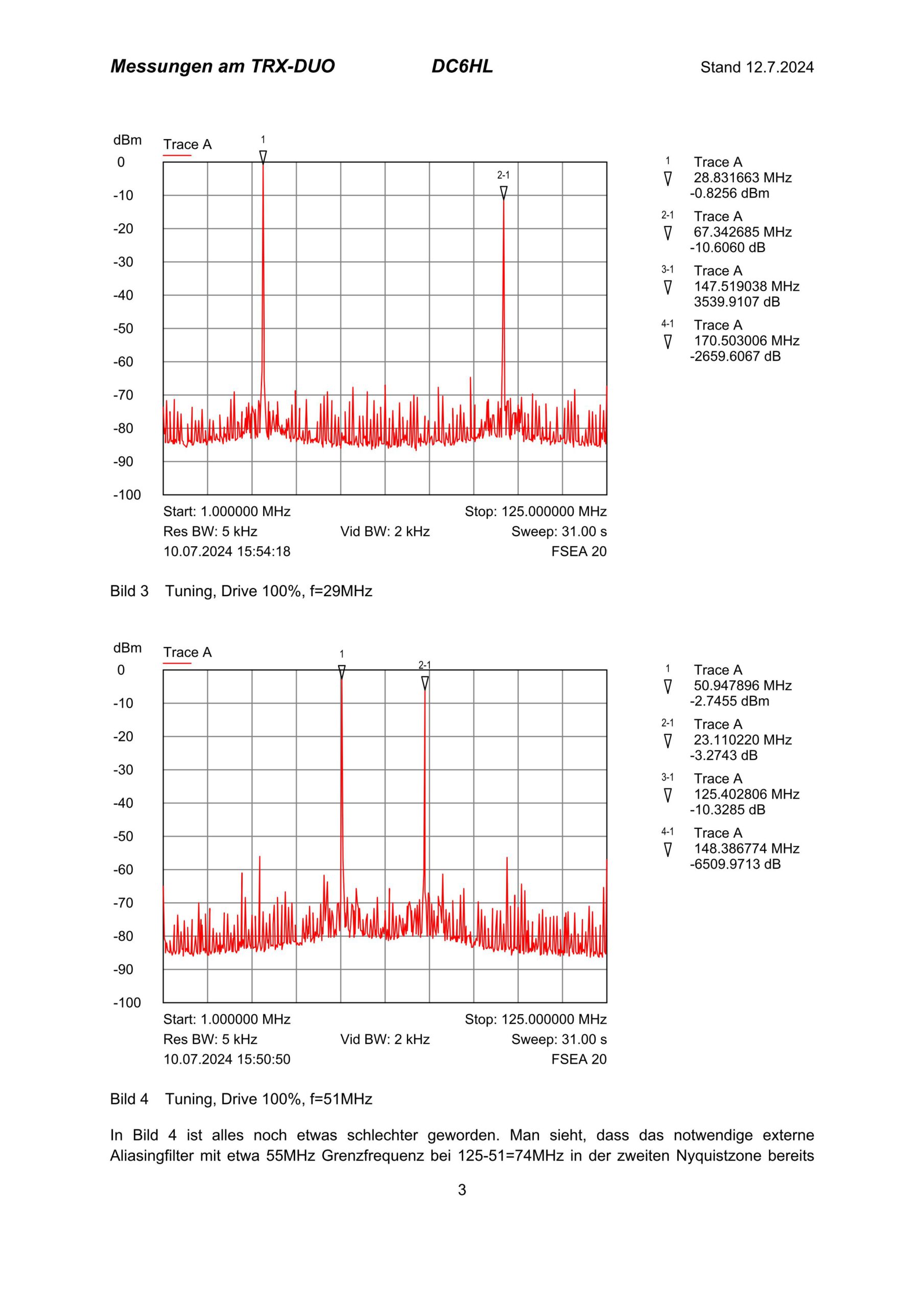

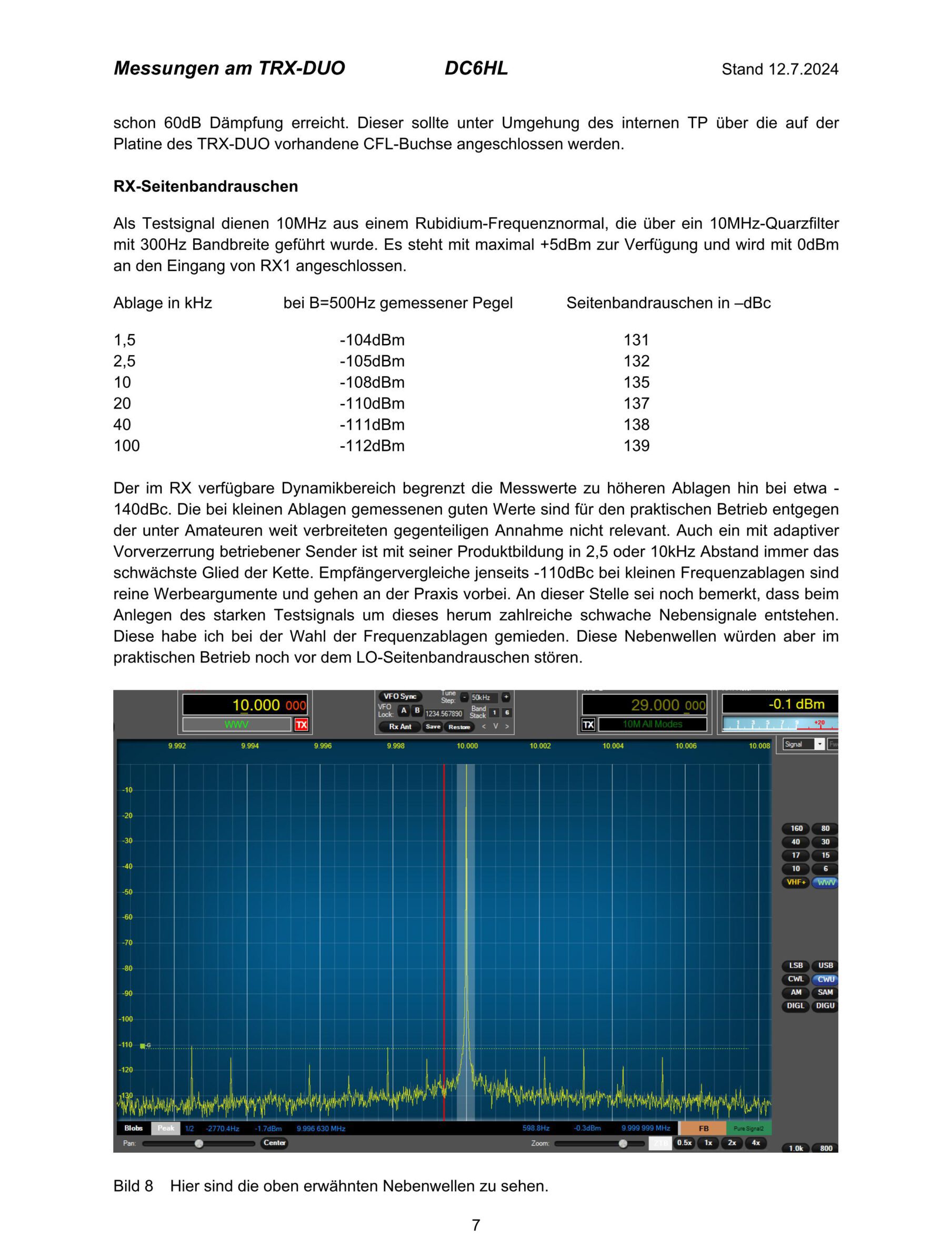

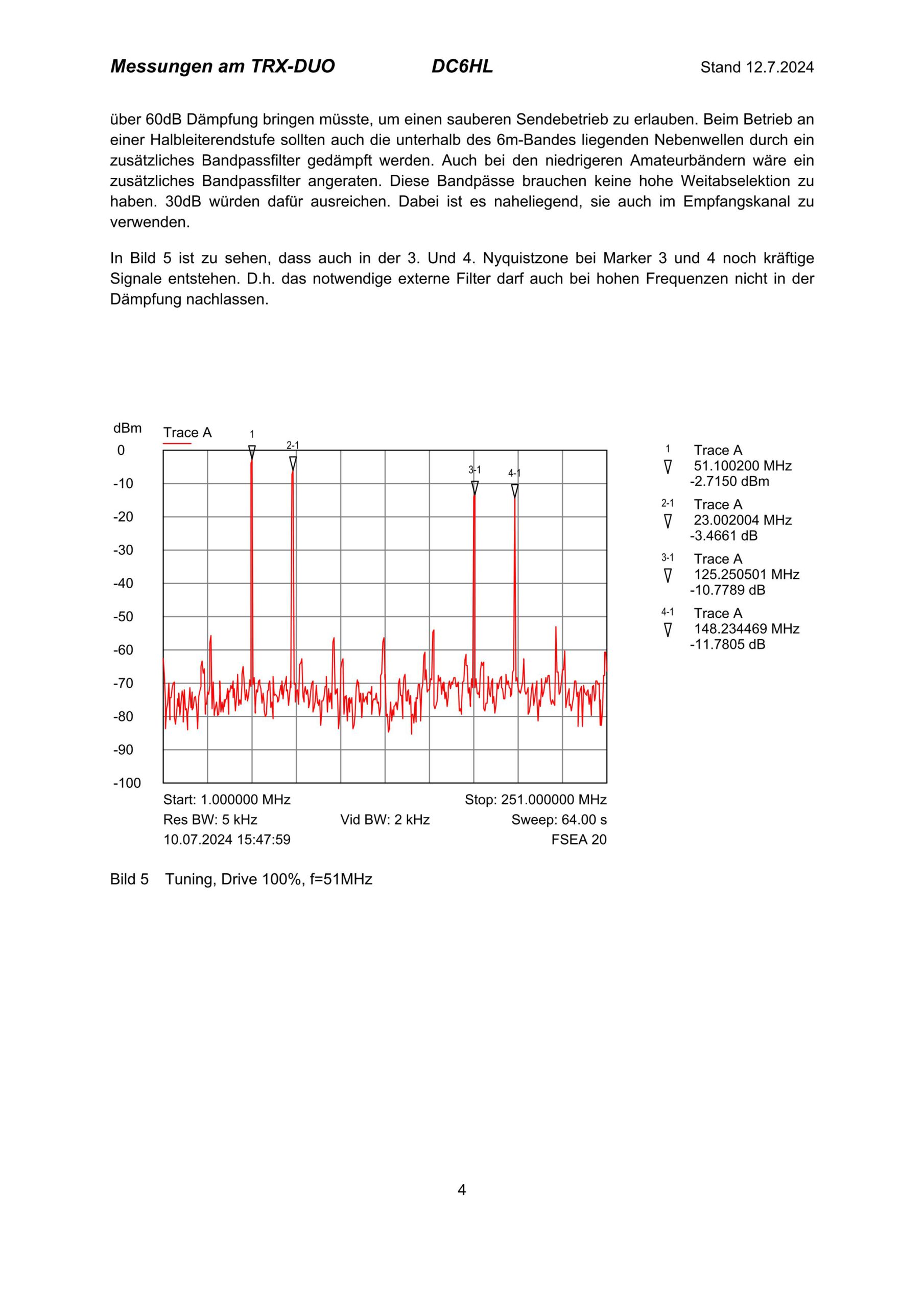

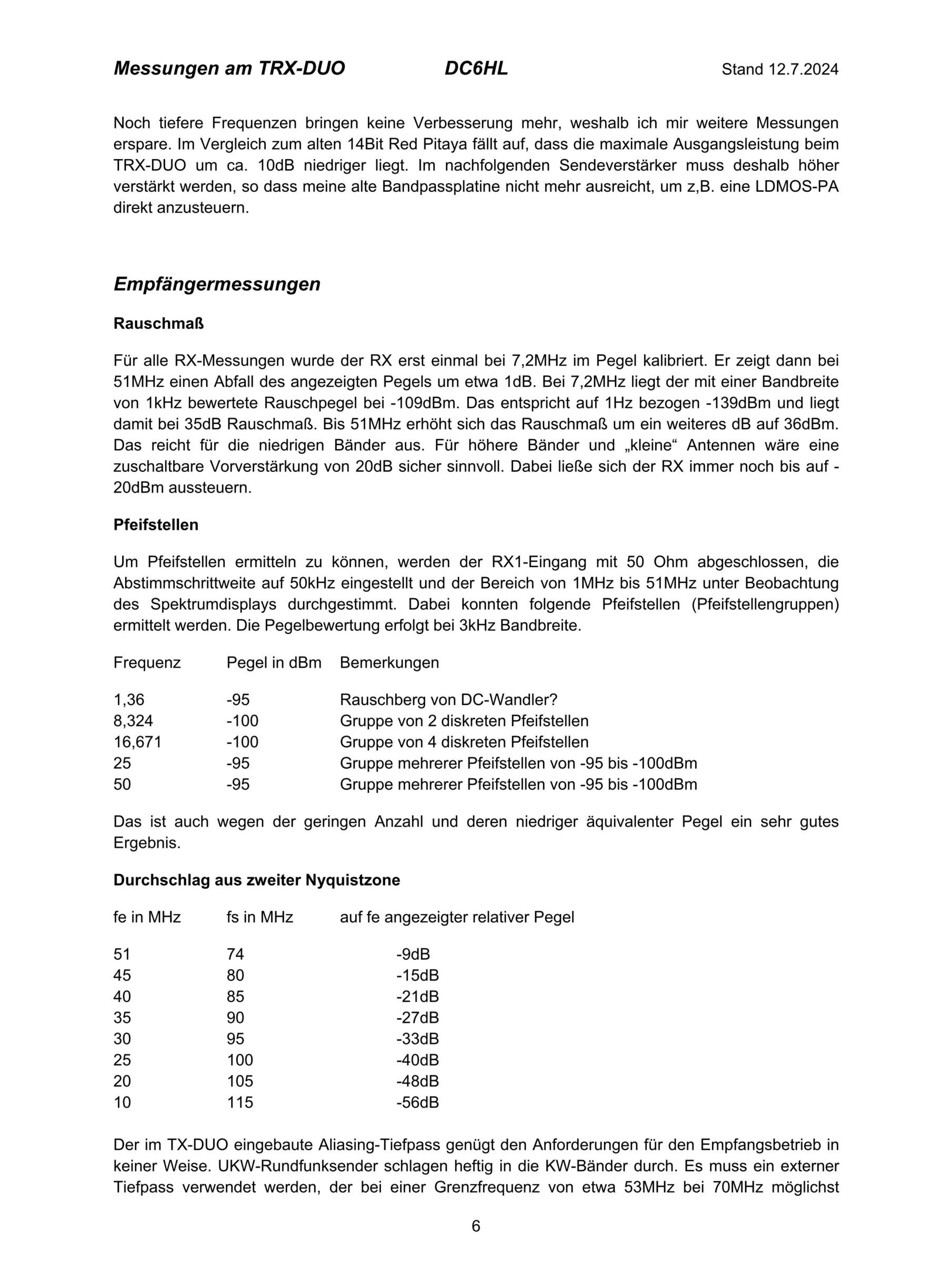

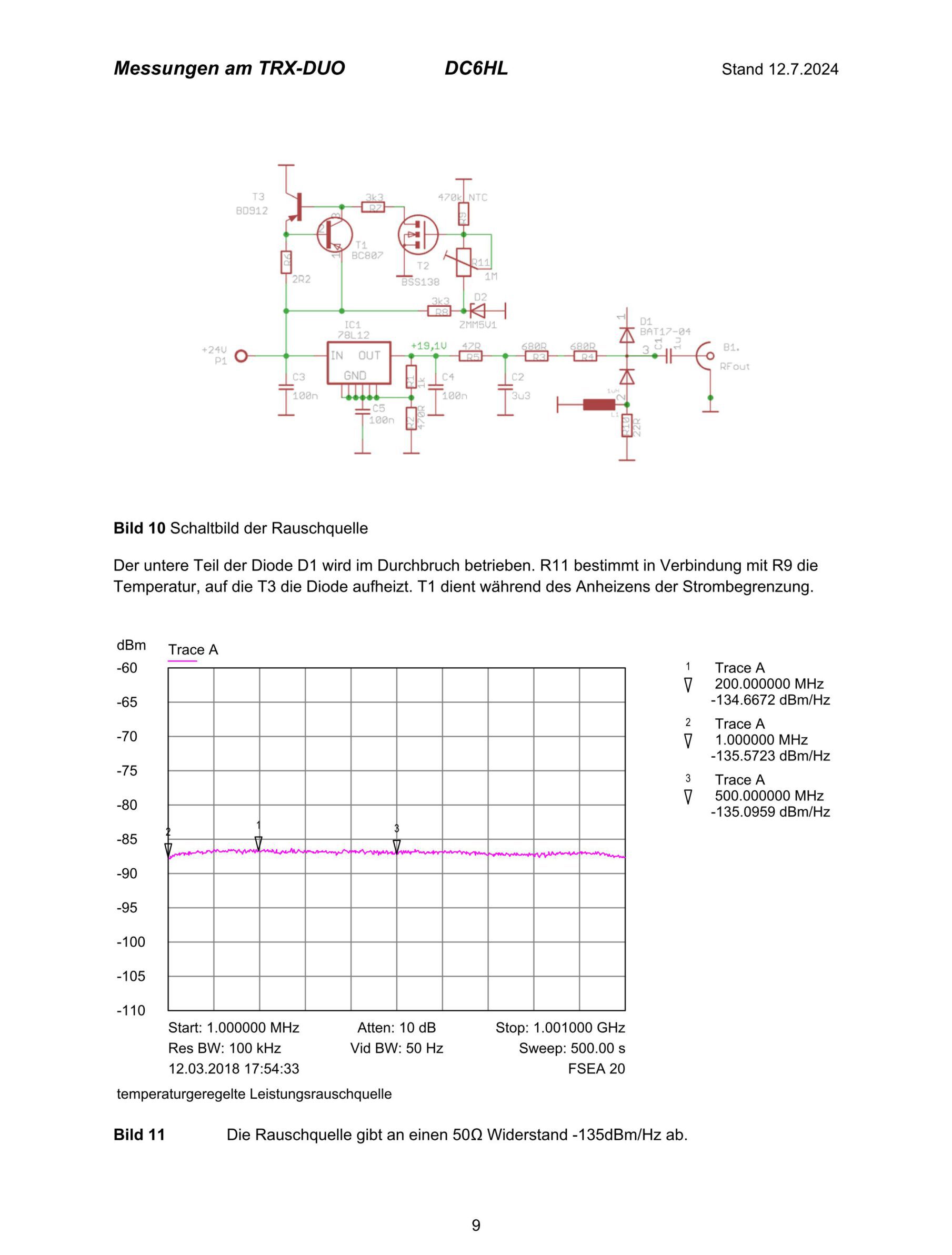

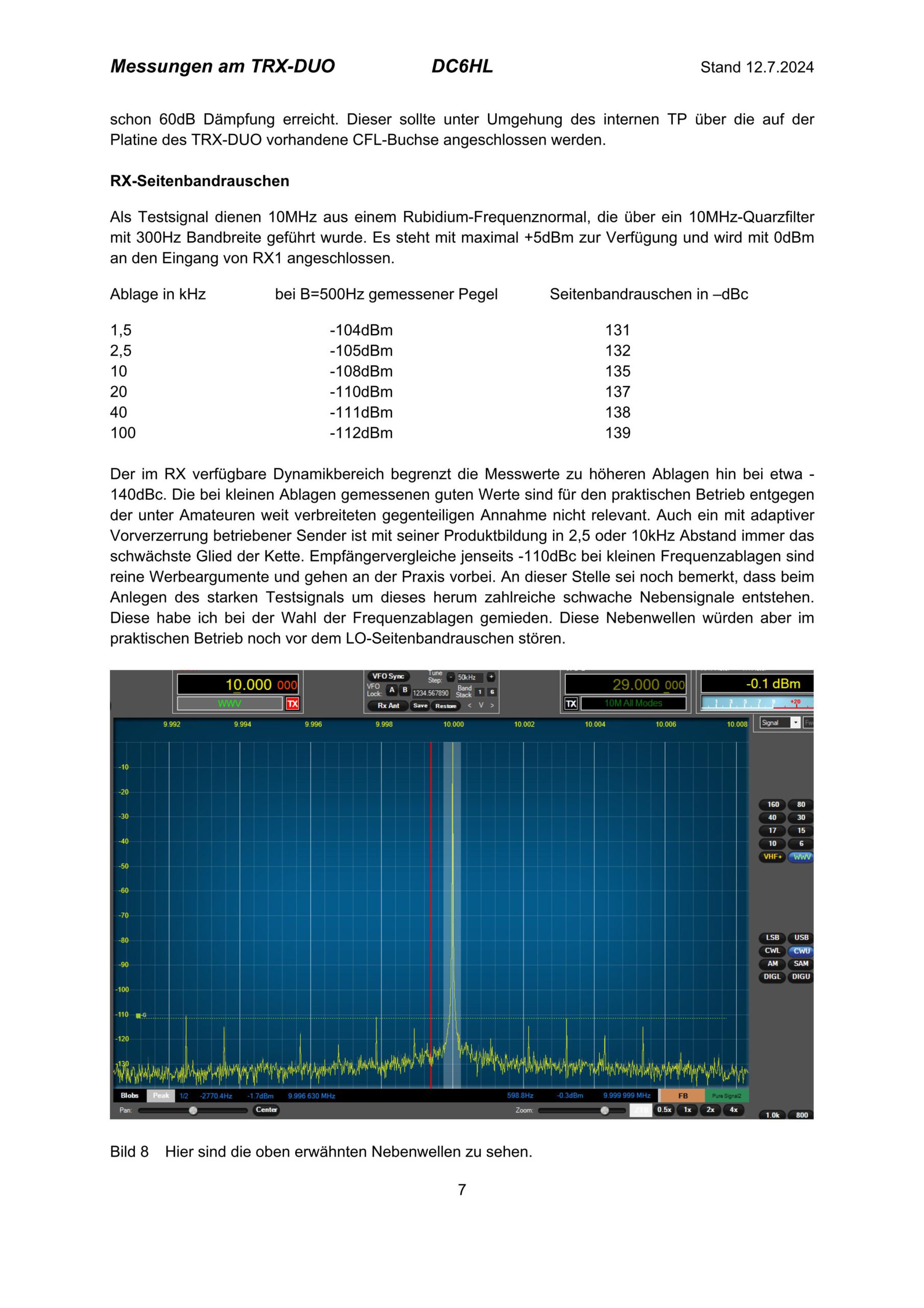

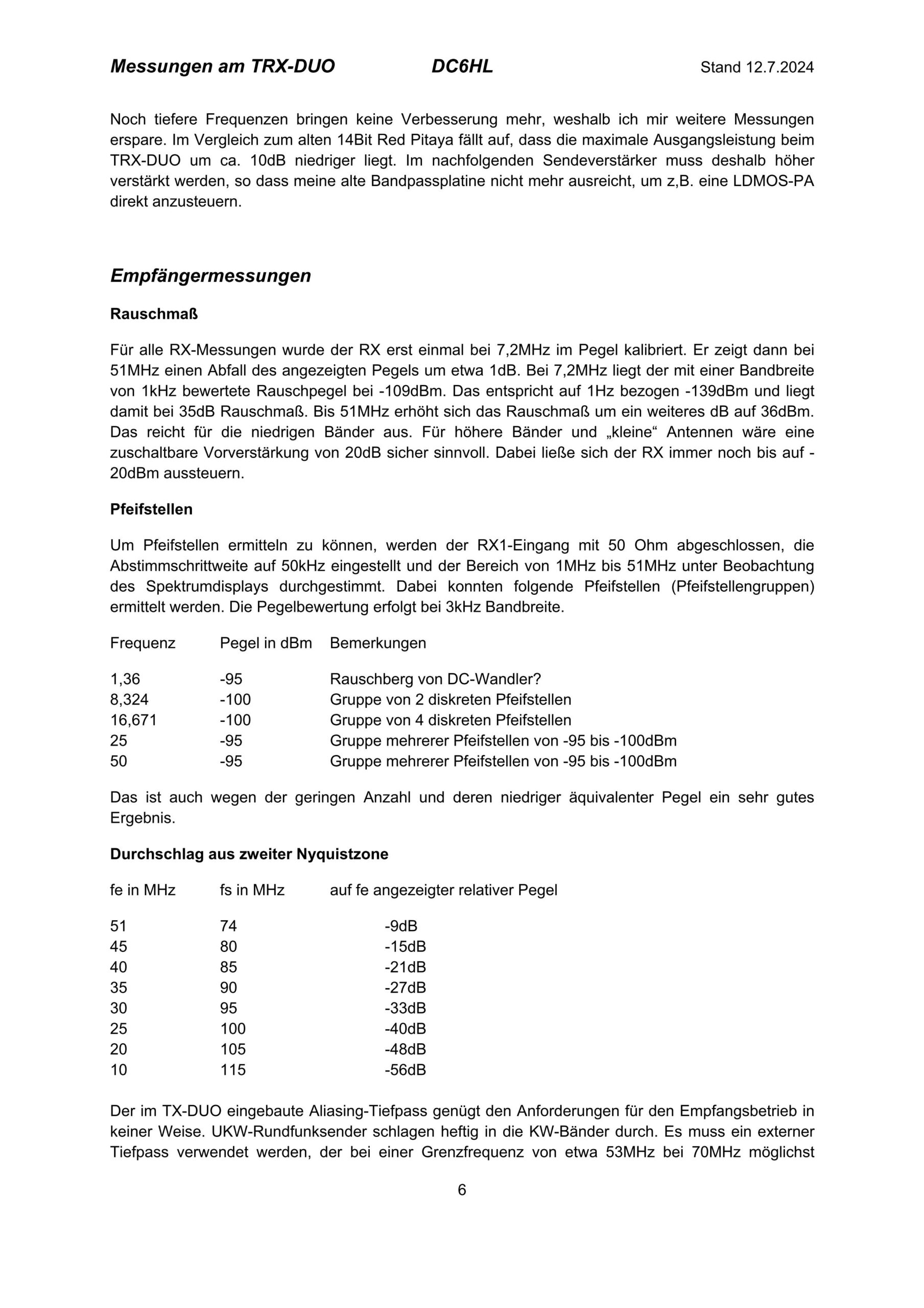

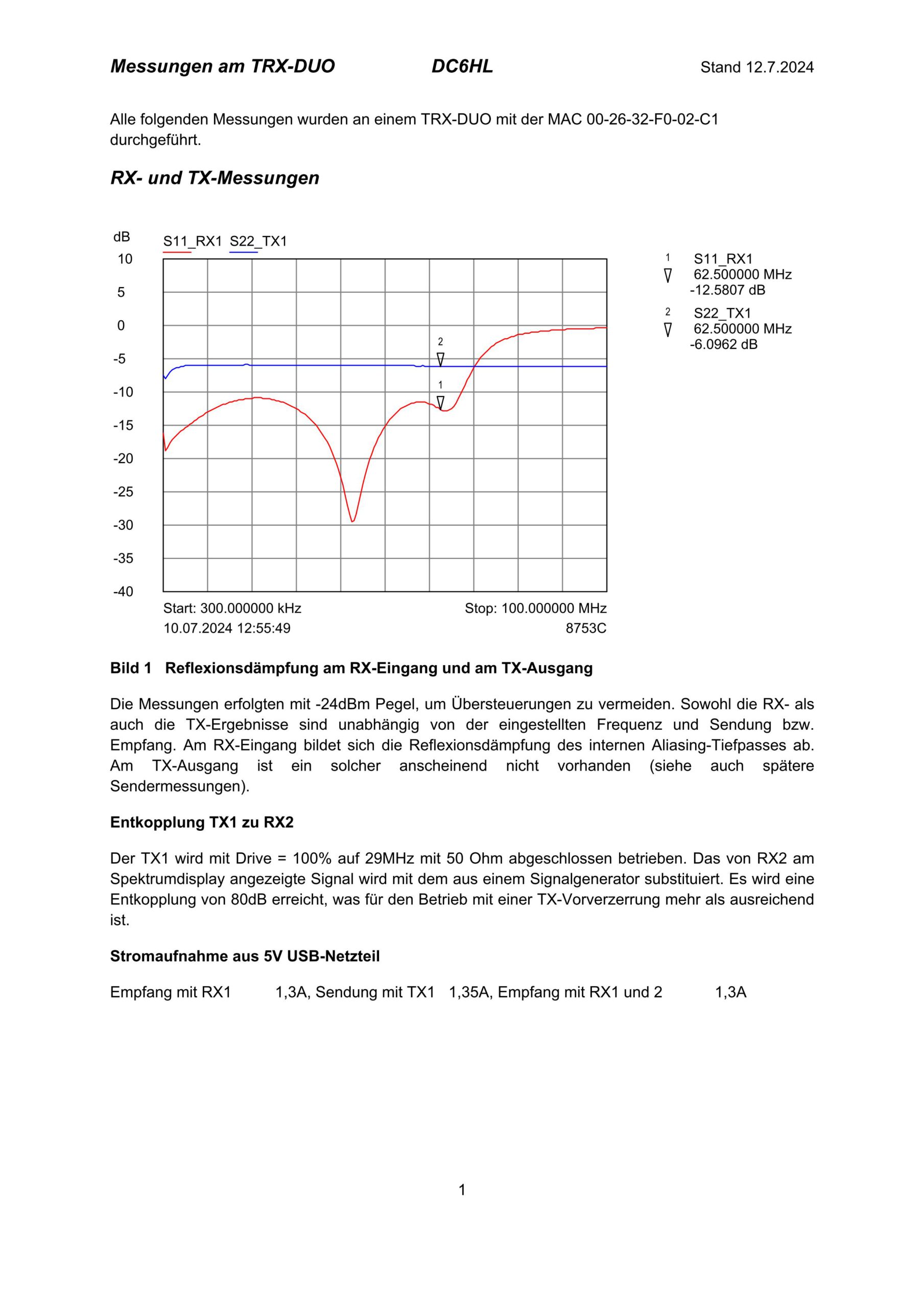

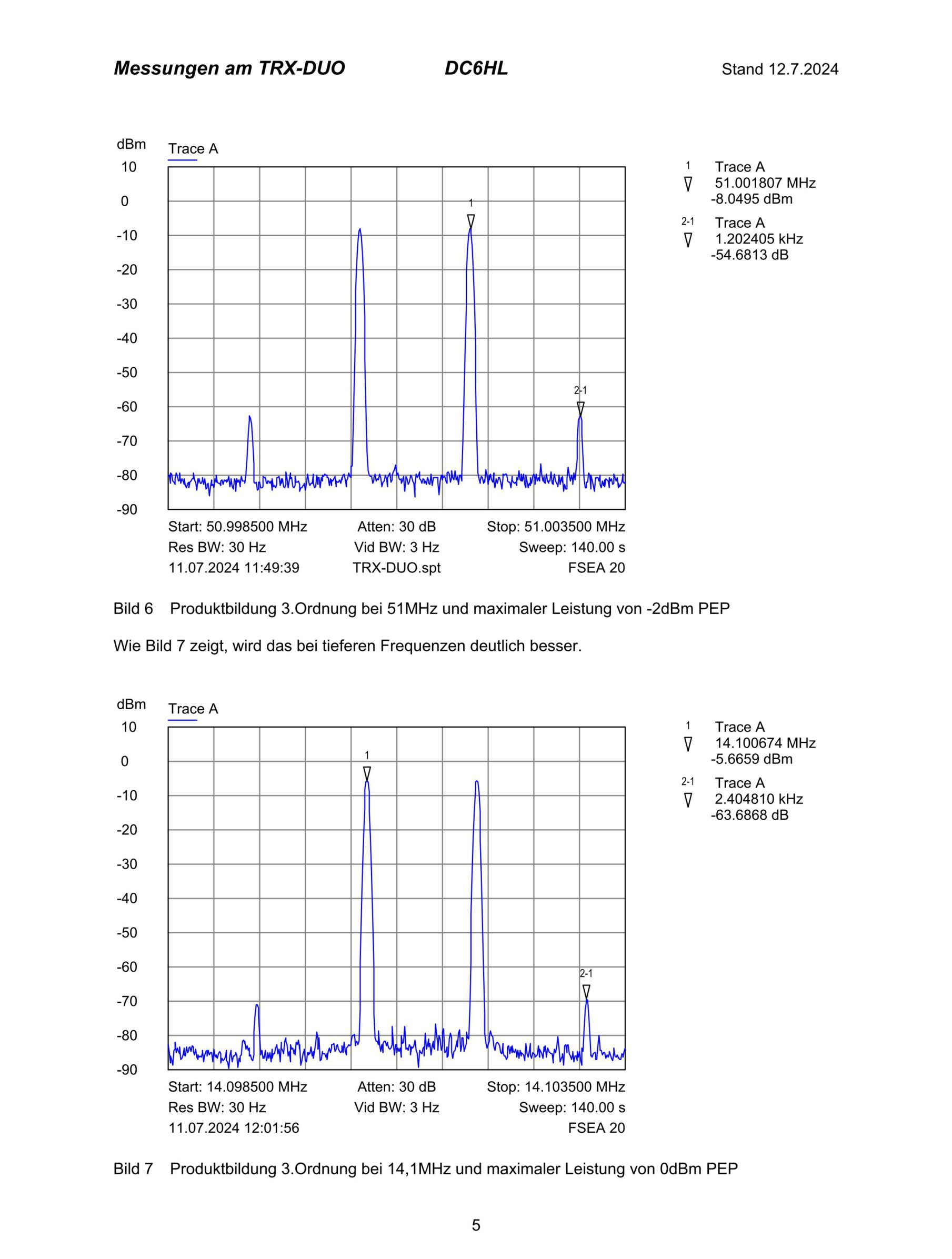

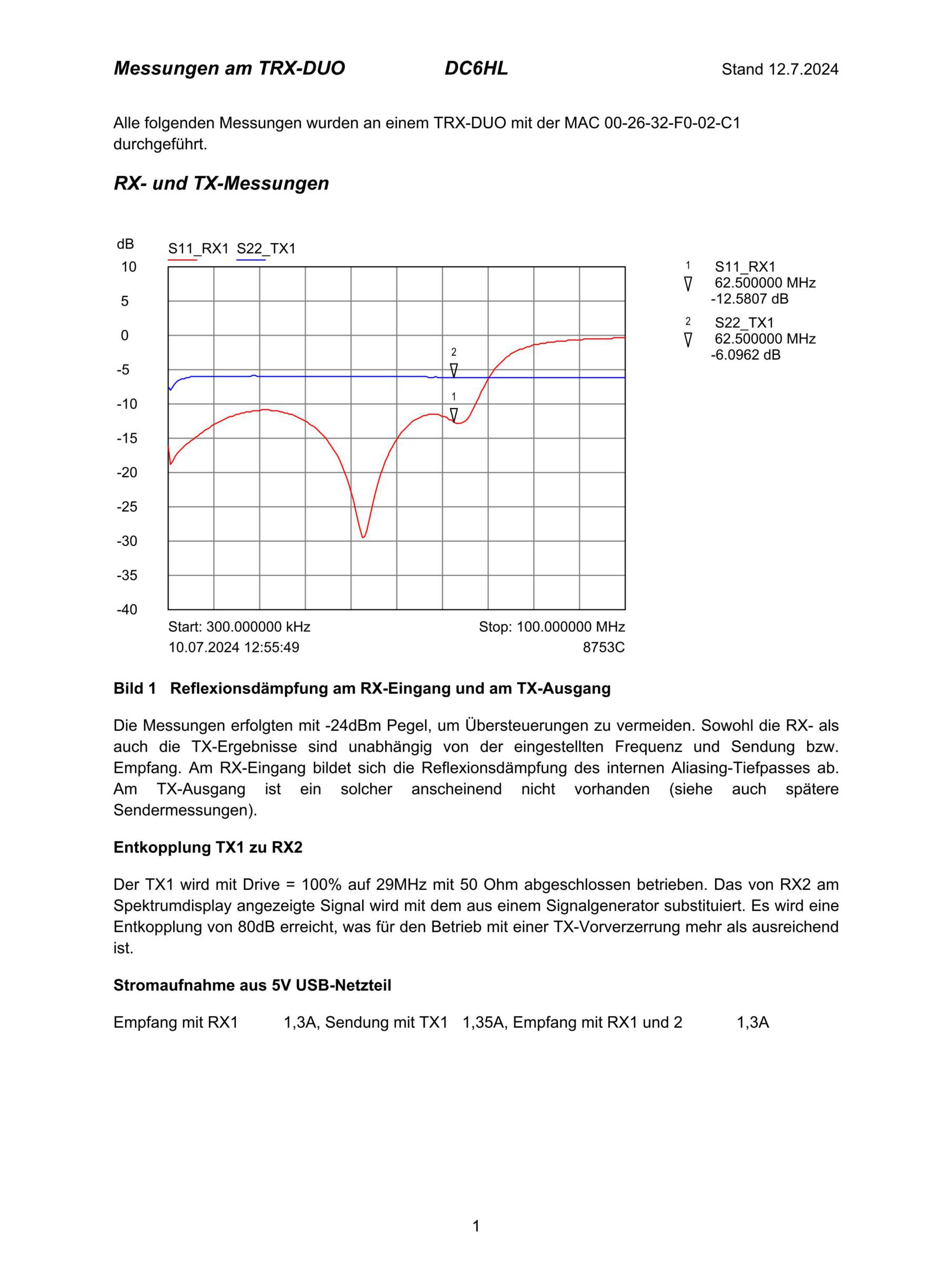

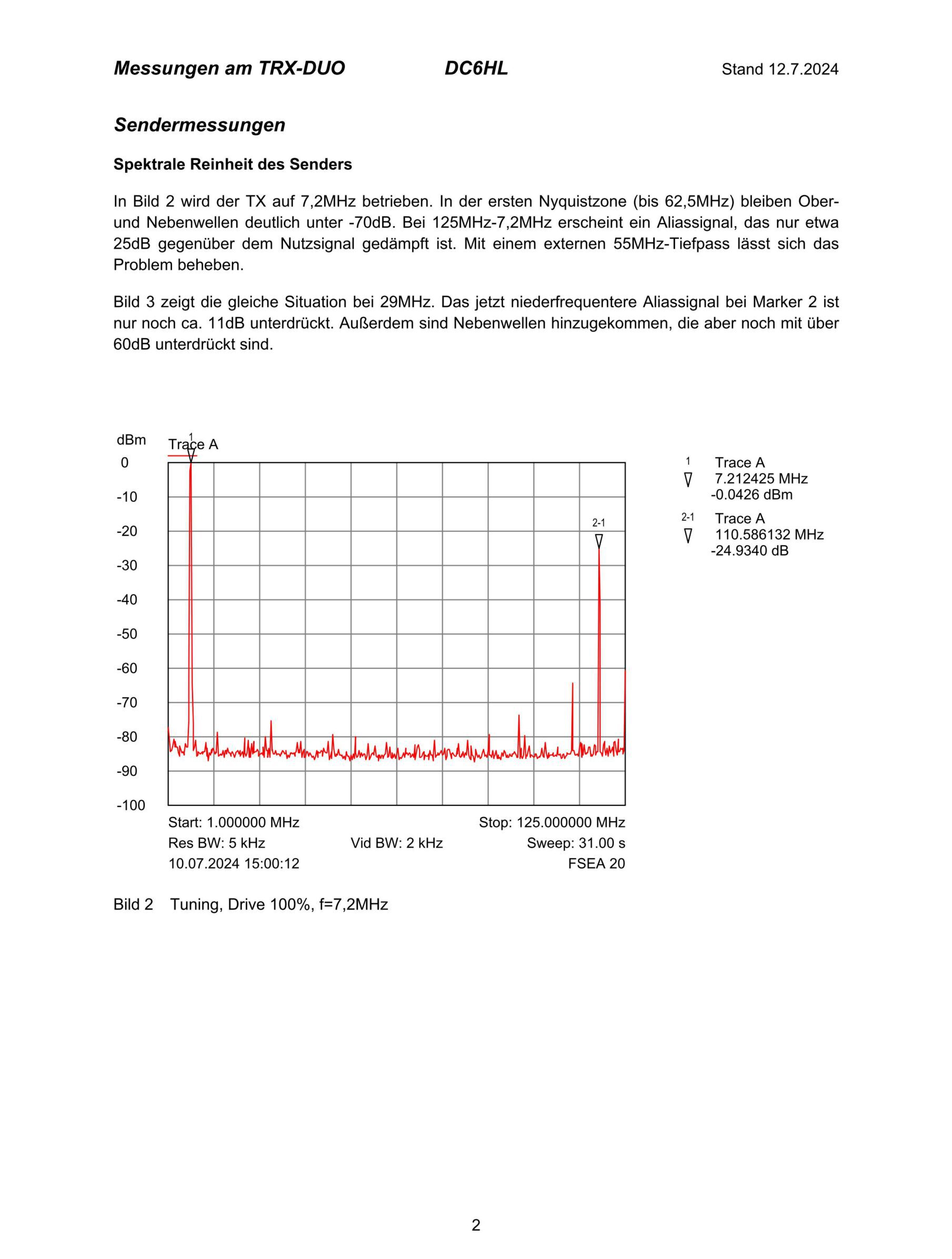

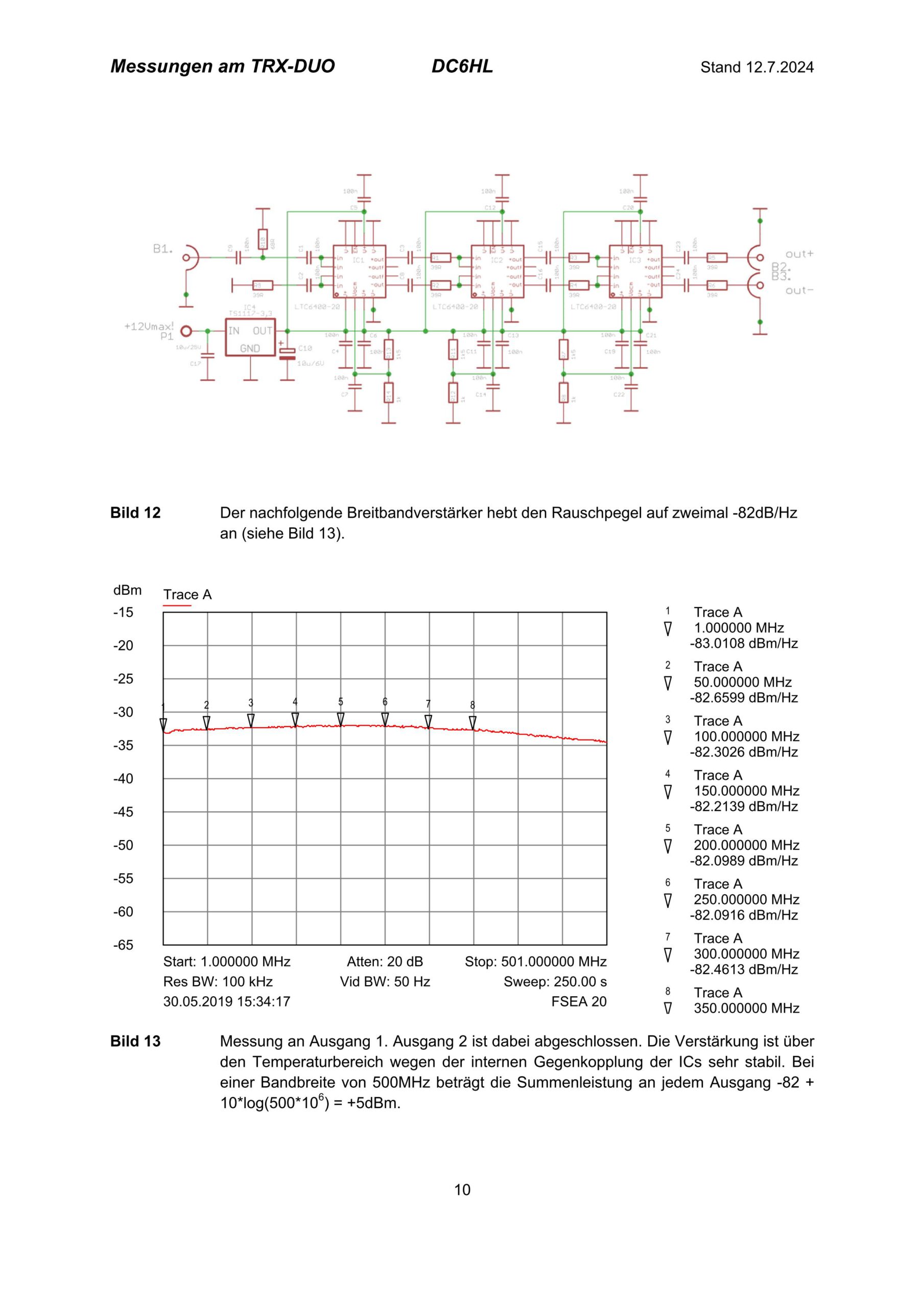

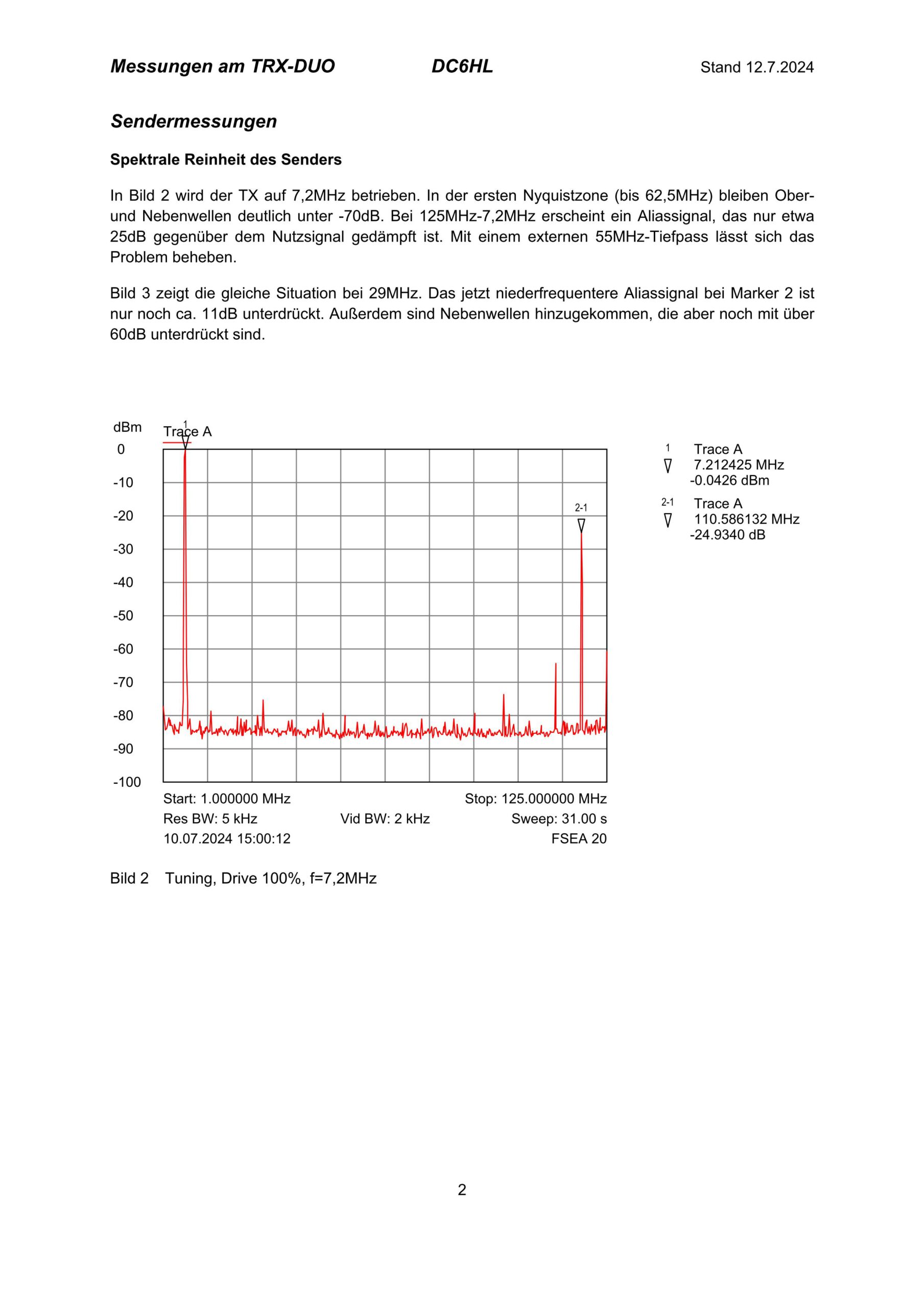

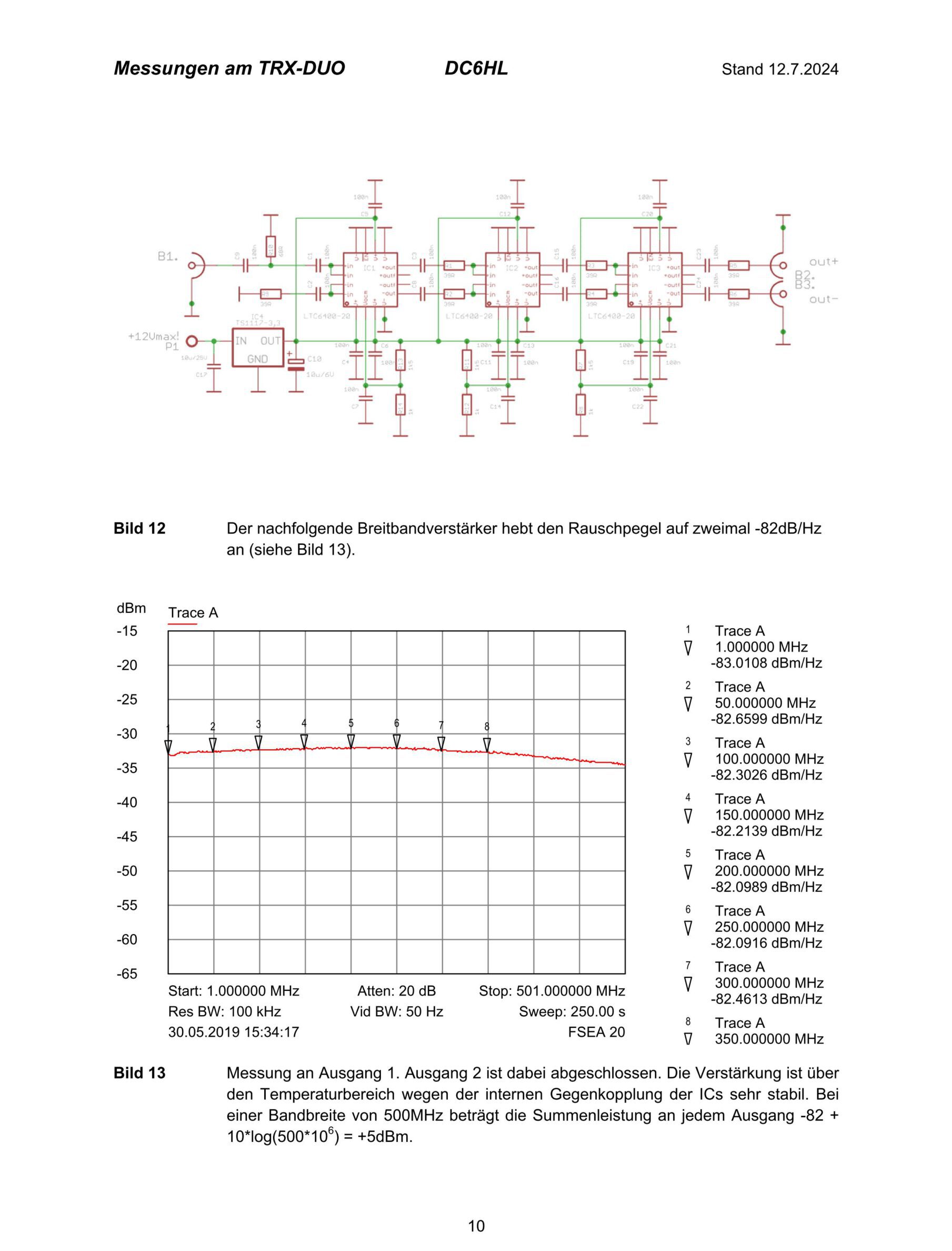

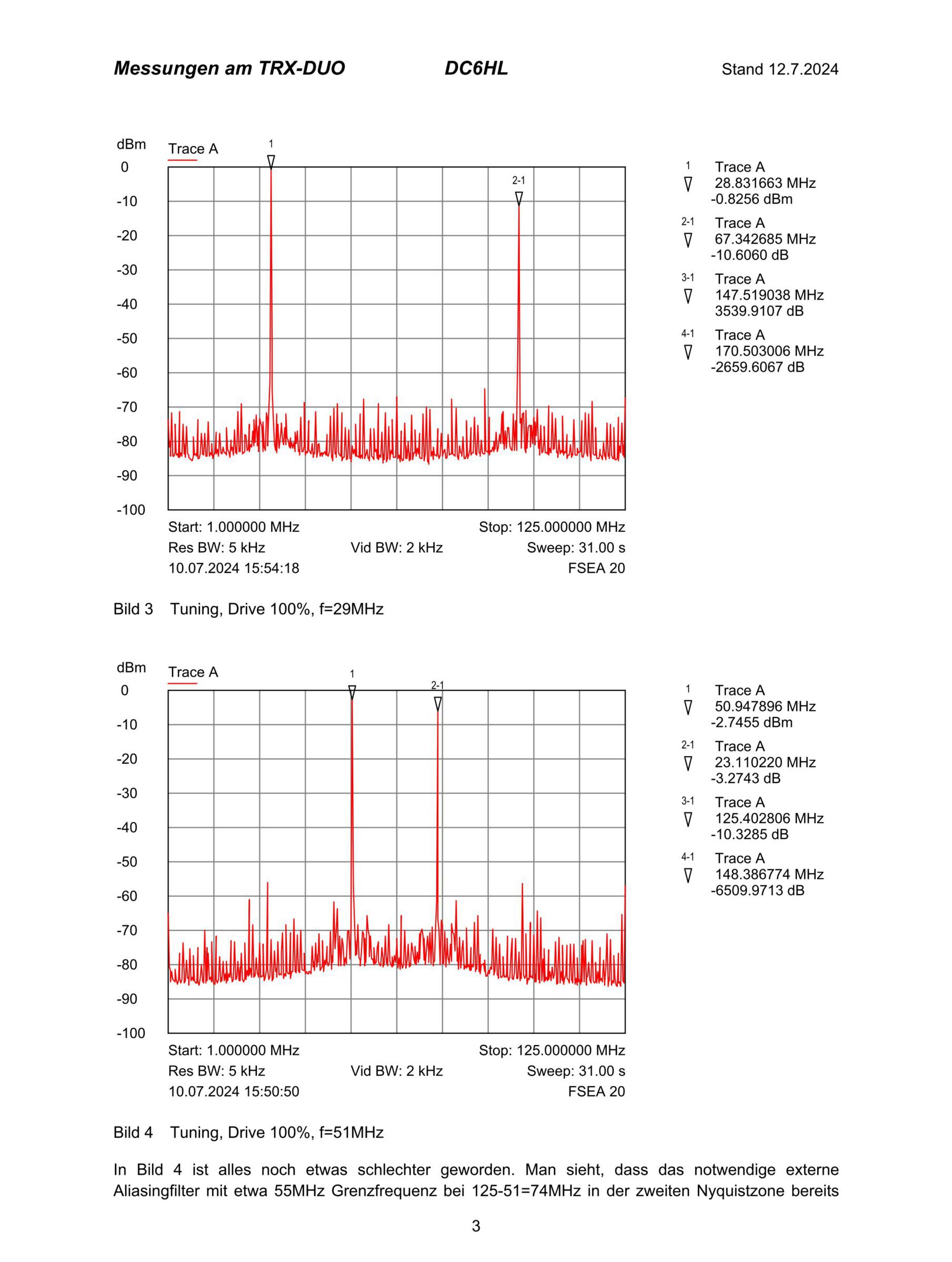

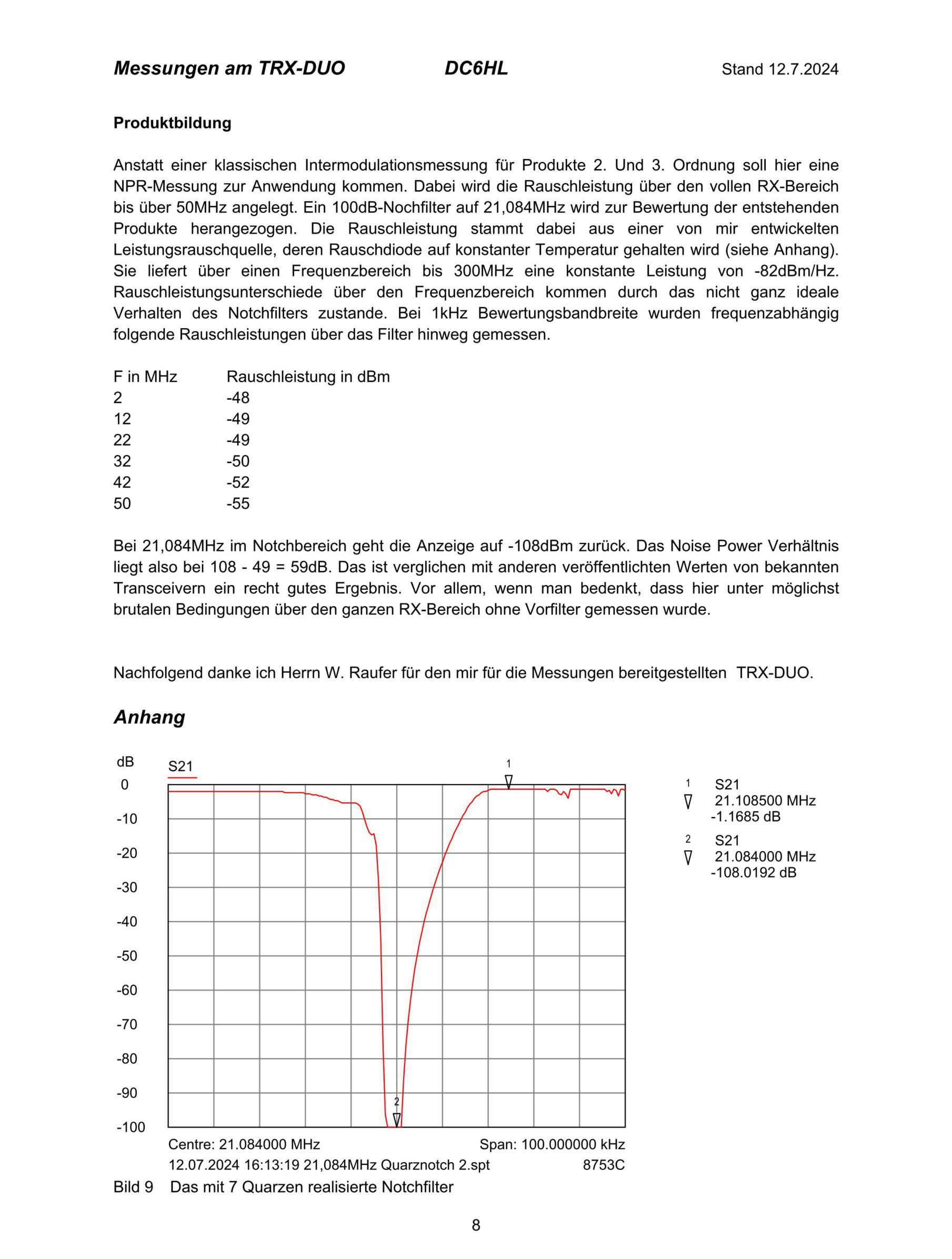

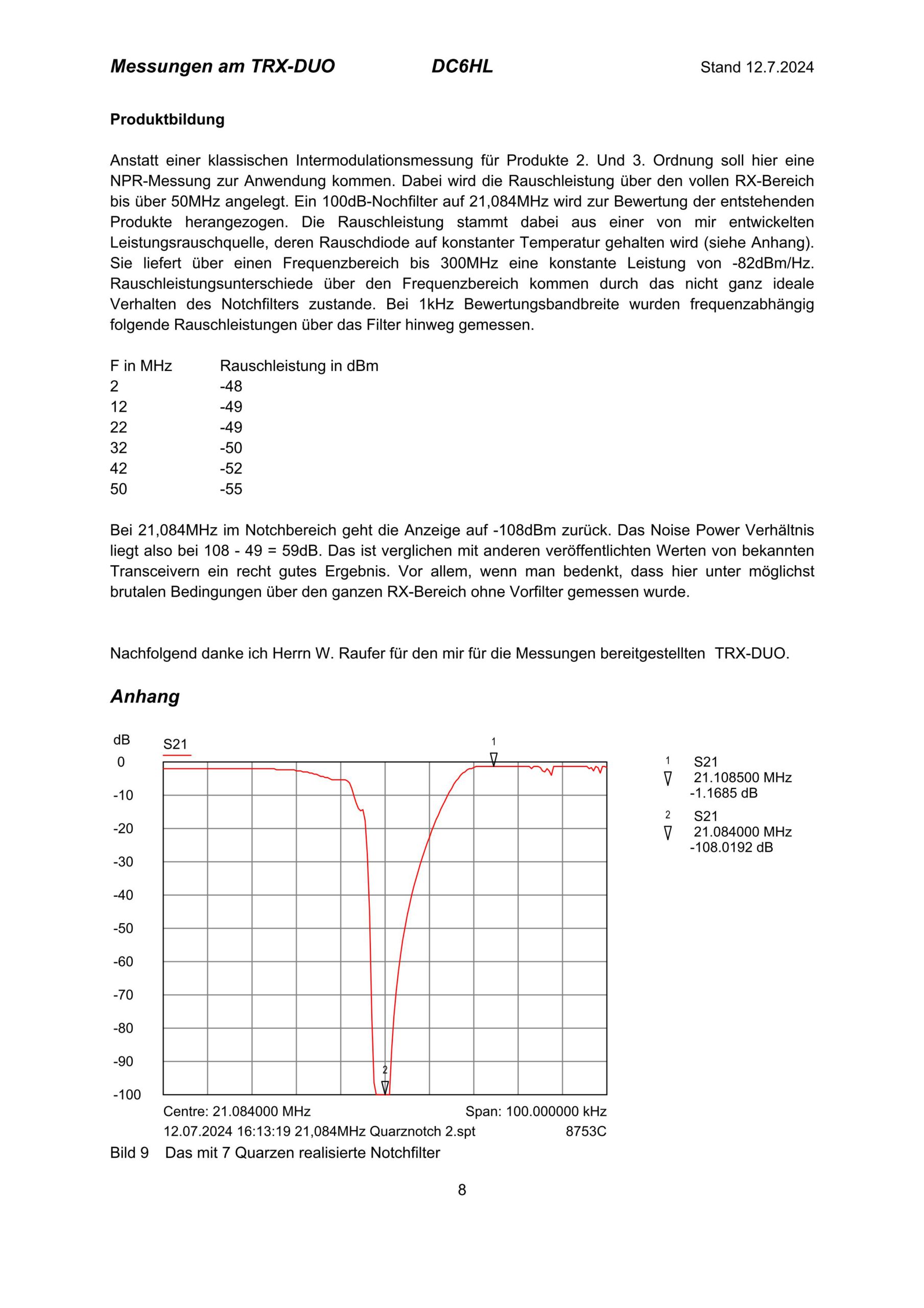

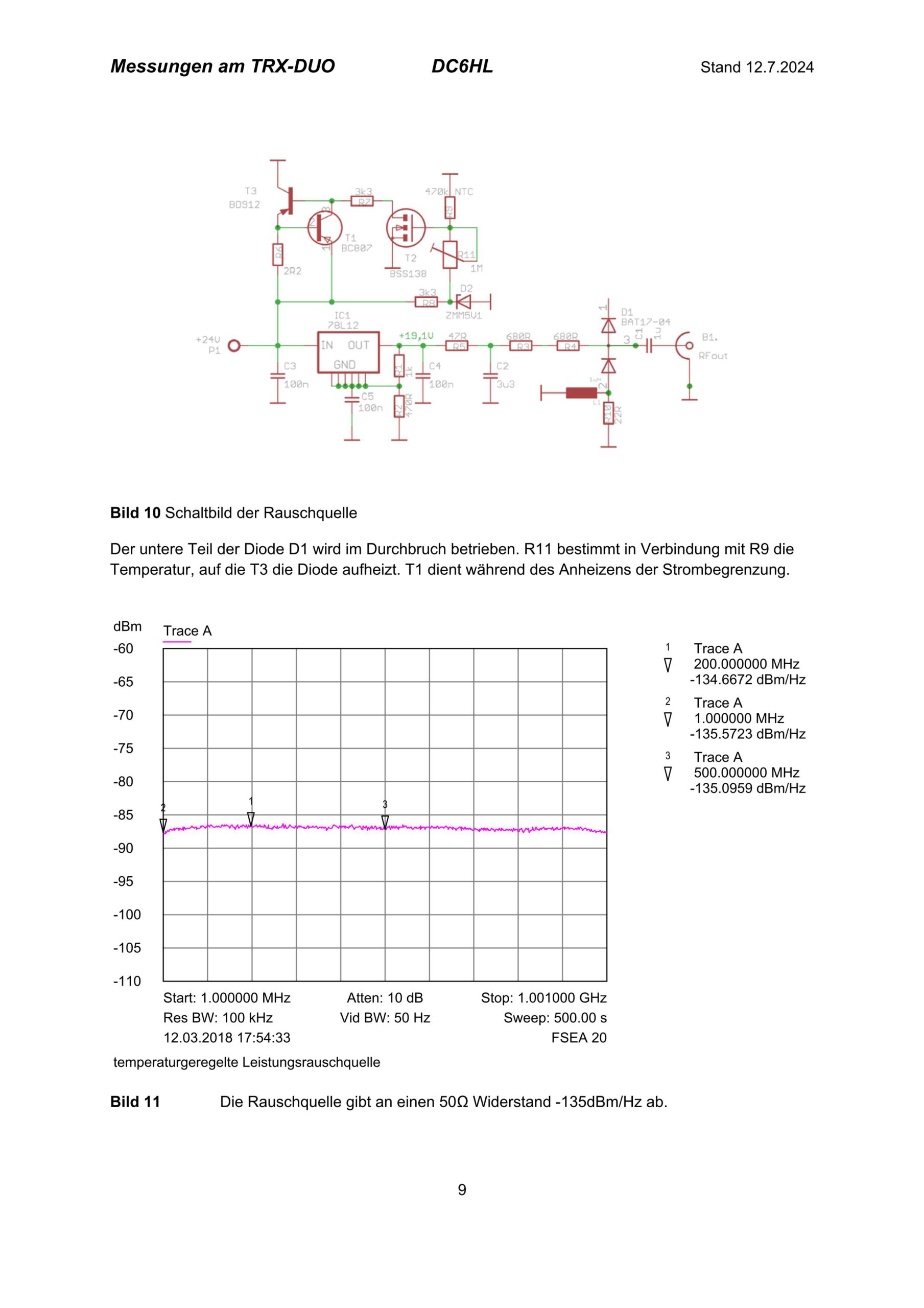

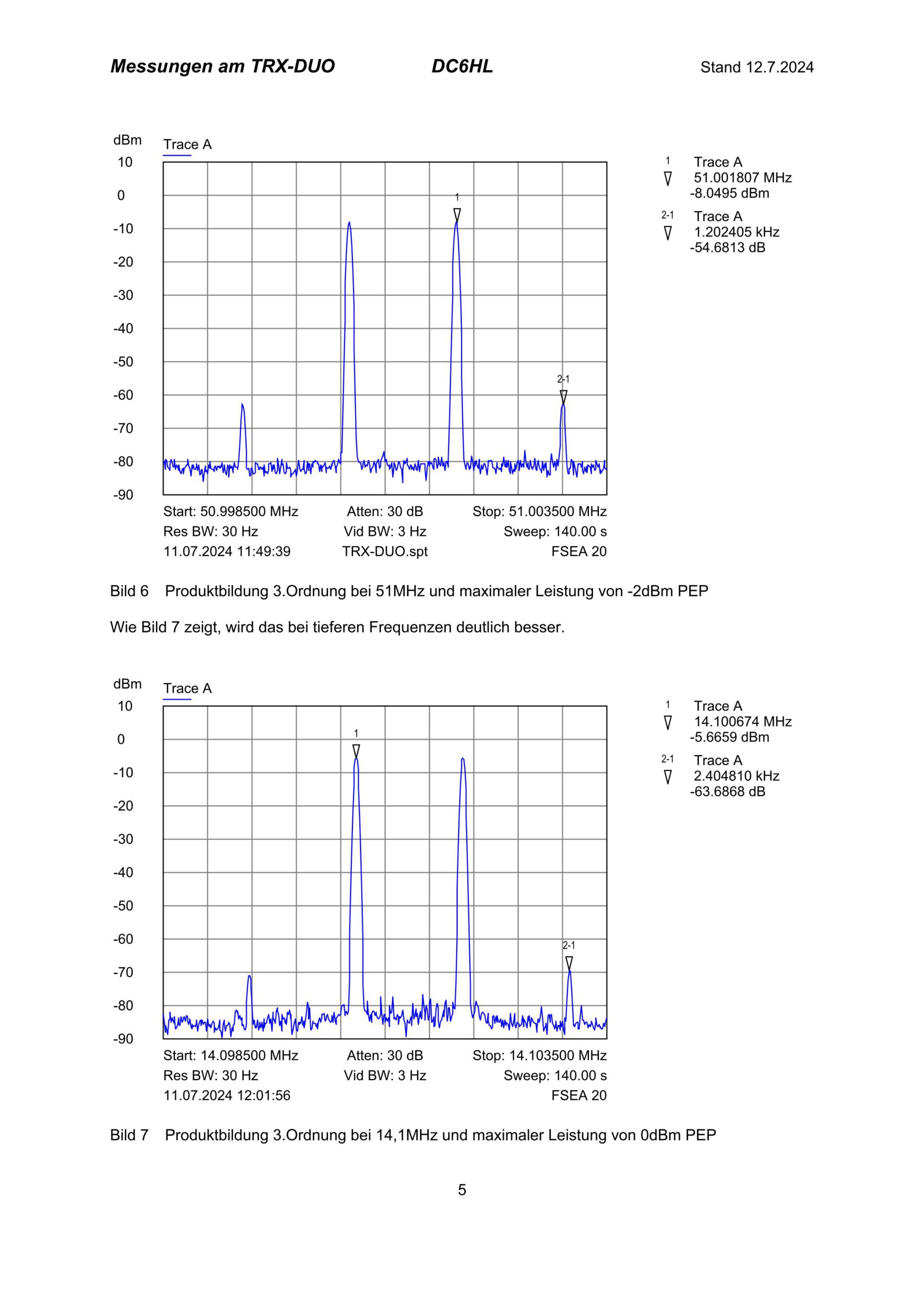

Messungen am Red Pitaya Clone TRX-DUO 16bit von Gerd DC6HL
Download TRX-Duo.pdf
TRX-DUO Kompatibel mit Red Pitaya SDR Dual 16bit ADC ZYNQ7010
SPEZIFIKATIONEN:
BASIC
Processor Dual Core Arm Cortex A9
FPGA Xilinx Zynq 7010 SoC
RAM 512MB
CONNECTIVITY
Ethernet 1Gbit
TYPE-C USB 2,0
Wi-Fi erfordert Wi-Fi dongle (nicht enthalten)
RF EINGÄNGE
Channels 2, SMA anschlüsse
Sample rate 125 MS/s
ADC auflösung 16-bit
Full-skala spannung palette 0,5 Vpp /-2dBm
Absolute Max. Input spannung bereich DC max 50V (AC-gekoppelt), 1Vpp für RF
Input schutz RF transformator & AC-gekoppelt
RF AUSGÄNGE
Channels 2
Sample rate 125 MS/s
DAC auflösung 14 bit
Voltage palette 1Vpp / + 4dBm
Load Impedanz 50ohm
EXTENSION STECKER
Digital l/O pins 16
Analog eingänge 4
Analog eingänge spannung bereich 0-3,3 V
Sample rate 100kS/s
Resolution 12-bit
Analog ausgänge 4
Analog ausgänge spannung bereich 0-1,8 V
Communication schnittstellen I 2 C, UART, SPI
Available spannungen + 3,3V
TRX-DUO mit Thetis
TRX-DUO mit SDRSharp
TRX-DUO mit HDSDR
