Der “QDX” (QRP Labs Digital Xcvr): ein leistungsstarker 4-Band (80, 40, 30, 20m) 5W-Digi-modes-Transceiver-Bausatz mit integriertem SDR-Empfänger, 24-bit 48 ksps USB-Soundkarte, CAT-Steuerung, synthetisiertem VFO mit TCXO-Referenz. QDX überträgt ein EINZIGES SIGNAL, es handelt sich nicht um einen SSB-Modulator mit dem damit verbundenen unerwünschten Seitenband und Restträger oder Intermodulation aufgrund von Nichtlinearität des Verstärkers. QDX gibt ein reines Einzelsignal aus.

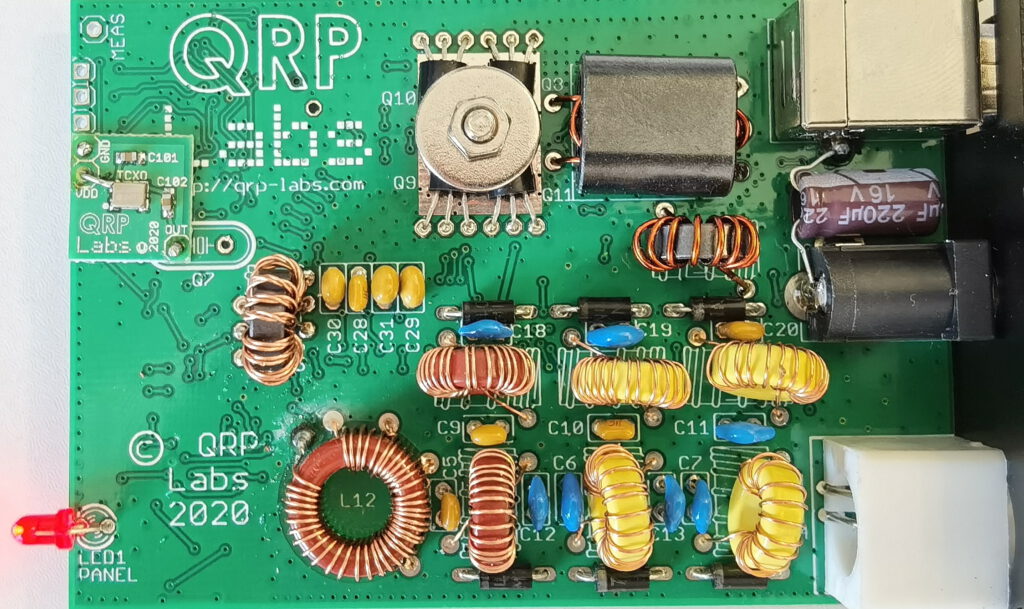

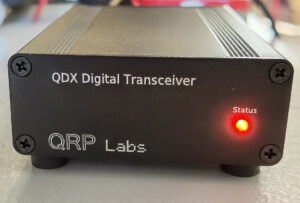

Das optionale Gehäuse ist aus schwarz eloxiertem, stranggepresstem Aluminium, sehr robust und elegant. Die Abmessungen des Gehäuses betragen 89 x 63 x 25 mm ohne Vorsprünge. Die Front- und Rückplatten sind gebohrt und geschnitten, um mit der QDX-Platine übereinzustimmen, und mit lasergravierten Schriftzügen versehen. Das Gehäuse wird mit vier selbstklebenden Füßen geliefert.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Liste der Merkmale:

  • Vier Bänder 80, 40, 30 und 20 m
  • Funktioniert auch gut auf 60m, siehe John AE5X Messungen https://ae5x.blogspot.com/2021/11/spectrum-analysis-qdx-on-60m.html
  • 5 W Leistung bei 9 V Versorgung (kann für 4-5 W bei 12-13 V Versorgung gebaut werden)
  • Einzelsignalübertragung (kein unerwünschtes Seitenband, kein Restträger, keine Intermodulationsverzerrung)
  • Solid-State-Bandumschaltung und Sende-/Empfangsumschaltung unter CAT-Steuerung
  • Integrierter Hochleistungs-SDR-SSB-Empfänger mit 60-70 dB Unterdrückung unerwünschter Seitenbänder
  • Eingebaute 24-bit 48ksps USB-Soundkarte
  • Eingebauter virtueller serieller USB-COM-Anschluss für CAT-Steuerung
  • Si5351A Synthesizer-VFO mit 25MHz TCXO als Standard
  • Einfaches Einplatinen-Design, doppelseitige, durchkontaktierte, siebbedruckte Leiterplatten in Profiqualität
  • Alle SMD-Komponenten werkseitig bestückt
  • Steckverbinder: 2,1-mm-Stromversorgungsbuchse, USB B (für Audio- und CAT-Steuerung), BNC-RF-Eingang/-Ausgang
  • Eingebauter Testsignalgenerator und Testwerkzeuge
  • Empfangsstrom 100mA, Sendestrom 1,0-1,1A für 5W Ausgang mit 9V Versorgung (etwa 0,7A für 5W mit 13V Versorgung).
  • I-Q-Ausgangsmodus, wenn Sie anstelle des internen SDR ein PC-SDR-Programm zur Demodulation verwenden möchten
  • QFU-Firmware-Update für lebenslange kostenlose Firmware-Updates, einfache Installation auf jedem PC ohne Treiber, Software oder Hardware, z.B. Programmiergerät
  • Optionales stranggepresstes/gebohrtes/lasergeätztes schwarz eloxiertes Aluminiumgehäuse (88,6 x 63 x 25 mm)

QDX funktioniert auch gut auf 60 m, wie John AE5X unter https://ae5x.blogspot.com/2021/11/spectrum-analysis-qdx-on-60m.html dokumentiert. Außerhalb des Bereichs von 3,4-14,5 MHz kann QDX als Empfänger verwendet werden, allerdings mit einem gewissen Verlust an Empfindlichkeit.

HINWEIS: Aufgrund der weltweiten Halbleiterknappheit sind die Preise für viele ICs drastisch gestiegen, und es gab auch (weniger drastische) Preissteigerungen in anderen Bereichen der Produktion. Dementsprechend war es notwendig, einige dieser Kosten auf den Preis des QDX umzulegen, weshalb er jetzt 65 $ beträgt, während der ursprüngliche Preis für die erste Charge 60 $ betrug. Die erste Charge wurde im Januar 2020 produziert, eine ganze Welt entfernt.

PC-Software

Standard-Digi-Modi-Software wie WSJT-X und JS8Call funktioniert problemlos mit QDX, da QDX als USB-Soundkarte (für Audio) und als virtueller COM-Port (für CAT-Steuerung) fungiert.

Es gibt drei Arten von USB-Geräten in QDX: USB-Audio, USB-Virtual-COM-Port und USB-Massenspeicher (wie ein USB-Flash-Speicherstick) für Firmware-Updates. Treiber für alle diese Arten von Audiogeräten sind bereits auf Ihrem PC vorhanden, wenn Sie einen Mac, Linux, MS Windows 10 oder MS Windows 11 verwenden. Wenn Sie eine ältere Version von Windows verwenden, müssen Sie einen Treiber für den virtuellen COM-Port installieren (Audio- und USB-Flash-Treiber sind auch unter älteren Windows-Versionen bereits vorhanden), die Details finden Sie im QDX-Handbuch.

Video

Hier ist ein YouTube-Video über QDX: https://youtu.be/j6Vnh8eiEpg

Hier ist eine Serie von Bauvideos von Ryan W7RLF https://www.youtube.com/playlist?list=PLDP9oGiu60jJdiQOQx6-5DRn3l5GrfQQM (for Ryan’s interesting website see https://miscdotgeek.com/)

Firmware

Das Verfahren zur Aktualisierung der Firmware ist sehr einfach und erfordert keine spezielle Hardware, Software, Treiber usw., siehe Handbuch. Es werden lediglich ein PC und ein USB-Kabel benötigt. Klicken Sie auf die Datei in der ersten Spalte der Tabelle unten, um die gewünschte Firmware-Datei herunterzuladen. Beachte, dass die Firmware-Dateien verschlüsselt sind und nur auf dem QRP Labs QDX verwendet werden können.

Die Downloads sind eine Zip-Datei; bitte entpacke die Datei, bevor du die .QDX-Datei in den QDX kopierst.

Firmware version history:

Version Date Contents
1_02 25-Nov-2021 – New “transmitter test” terminal application, lets you test PTT and Transmit
– New items in “Configuration” terminal application, let you disable transmit by band
– ‘Log end’ timestamp written at end of log, to indicate current elapsed time since power-up
– Bug fix: prevent log file overflow
– Bug fix: White noise intermittent on power-up is fixed
1_01e 25-Nov-2021 – Bug fix: Now AF and RF sweep terminal applications work
1_01d 24-Nov-2021 – Log entries now have a timestamp, HH:MM:SS since power-up.
– Error entries now appear in red, ordinary logging in white.
– Startup log entry “START” appears in yellow.
– Bug fix: Occasional CAT communications dropping should not happen anymore.
1_01c 12-Nov-2021 – Status LED flashes more info during TX to aid audio debugging on PC:
  3 flashes means all OK, TXing power;
  2 flashes means transmit mode, but audio level (volume) is too low;
  1 flash means transmit mode, but there is no audio at all
1_01b 08-Nov-2021 – Apply validation to config ref clock to make sure 25MHz +/- 1kHz.
1_01a 05-Nov-2021 – Bug fix: RX did not work after changing bands, until you changed freq again, or TX then RX again
1_01 27-Oct-2021 – IQ Mode, if enabled, transfers raw I & Q data to the PC for SDR programs.
– Japanese band limits mode, if enabled, prevents transmission outside Japanese band limits.
– Prevent QDX trying to transmit outside the range 3.4 MHz to 14.5 MHz, to avoid damage.
– CAT command MD can be used now to set mode LSB or USB
– CAT commands Q0, Q1 to QB allow get/set of all parameters on the Configuration screen
1_00_003 11-Oct-2021 – Initial firmware release for QDX.

Weitere Geräte von QRP Labs findet Ihr dort im Online Shop

Immer wieder taucht die Frage nach den Funkgeräten mit der Bezeichnung QCX-uSDX (und anderen Namensvarianten) bei eBay und anderswo auf:

Sind diese QCX “Klone”?

NEIN! Sie sind KEINE Klone des QRP Labs QCX-mini 5W CW-Transceivers (siehe http://qrp-labs.com/qcxmini). Sie sind Versionen des uSDX-Transceivers. Sie haben ihre eigene Hardware, ihre eigene Firmware, ihre eigene Funktionalität und ihre eigene Leistung.

QCX

Der QCX-Transceiver ist ein hochleistungsfähiger 5W-Einzelband-CW-Transceiver, der von Hans G0UPL entwickelt und von QRP Labs hergestellt wird. Er ist NICHT Open Source. QRP Labs ist ein kommerzielles Unternehmen und alle Software, Designs und Hardware sind Eigentum von QRP Labs. Das Kopieren im Ganzen oder in Teilen ist illegal. Wenn du irgendwo QCX-Klone siehst (eBay, AliExpress usw.), informiere uns bitte.

uSDX

uSDX ist ein SDR-Transceiver, der ursprünglich auf der Hardware des ursprünglichen QCX http://qrp-labs.com/qcx von Guido PE1NNZ entwickelt wurde. Später erregte die Arbeit von Manuel DL2MAN mehr Interesse und uSDX wurde zu einem eigenen Projekt mit einer eigenen Diskussionsgruppe unter https://groups.io/g/ucx. uSDX ist nicht mit QRP Labs verbunden und wird auch nicht von QRP Labs unterstützt. uSDX ist ein unabhängiges Open-Source-Projekt. Die Funkgeräte, die auf eBay, AliExpress usw. verkauft werden, sind Versionen von uSDX. Sie sind keine “Klone”, denn uSDX ist ein Open-Source-Projekt, und jede Produktion des Radios durch irgendjemanden ist legitim. Allerdings stellt sich die Frage nach der Qualität und dem Support, den Sie erhalten werden. Wenn Sie sich die uSDX-Gruppe https://groups.io/g/ucx ansehen, werden Sie feststellen, dass in letzter Zeit viel darüber diskutiert wurde, einschließlich der Meinungen zu den von Ihnen erwähnten Funkgeräten.

Das uSDX-Projekt wurde ursprünglich QCX-SSB von Guideo PE1NNZ genannt, weil er einige Hardware-Modifikationen an QCX vorgenommen und seine eigene Firmware geschrieben hat. Auf seiner github-Seite steht immer noch “QCX-SSB”, und da einige dieser eBay-Verkäufer unwissentlich kopiert und eingefügt haben, erscheint “QCX” im Titel… was zu erheblicher Verwirrung führt… denn sie sind nicht QCX. Das Wort “QCX” sollte nicht in der Überschrift erscheinen, da es völlig ungenau und irreführend ist. Aber versuchen Sie mal, das den eBay-Verkäufern zu sagen…

Der uSDX, und insbesondere seine eBay-Implementierungen, sind keine Hochleistungs-Transceiver. Es handelt sich um eine sehr clevere technische Arbeit von PE1NNZ und nachfolgenden Entwicklern, die jedoch aufgrund der geringen CPU-Leistung des ATmega328 und der begrenzten Auflösung des 10-Bit-ADCs im ATmega328 erhebliche Leistungseinschränkungen aufweist. Die eBay-Implementierungen leiden auch oft unter minderwertigen Komponenten und schlechten Designentscheidungen, die nicht mit dem ursprünglichen uSDX-Design kompatibel sind.
